Заголовок сообщения: Установка мачты и антенны PRODELIEN 3,7m

Добавлено: 06 окт 2022, 21:42

DX-er

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1364
Откуда: Шепетовка Хмельницкая обл
Страна:

Репутация: 149

Уже давно в планах реализации проект статических антенн,которые принимают спутники над горизонтом.
Восточный проект был сделан в прошлом году с статическим вариантом на антенне 4,2м.

Теперь пришло время другой комбинации где антенна PRODELIEN 3,7m будет видеть западные позиции над горизонтом.
Это позволит для нас ненагружать полярные антенны данными позициями.
Также практически многие спутники которые принимаются над горизонтом имеют сложность в приёме их стабильности,где по факту ,часто видно что рекомендуемые антенны просто нехватает размера ,чтобы залочить тот или иной нужный транспондер для стабильного лока.По этой причине всегда лучше для гарантии использовать спутниковые параболы значительно по более -рекомендуемых!

_________________
VU+DUO 4K Combo,AX HD61 4K Combo-2шт,AB PULSe 4K Combo,UClan Ustym 4K PRO,U2C Denys H.265,VU+Ultimo,VU+Solo,(CI+CAM-много).

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

Вернуться к началу

Google

Вернуться к началу

vitalik19

Заголовок сообщения: Re: Установка мачты и антенны PRODELIEN 3,7m

Добавлено: 06 окт 2022, 21:55

DX-er

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1364
Откуда: Шепетовка Хмельницкая обл
Страна:

Репутация: 149

И так поехали...

Для начала приметил место где будет просматриватся четко три позиции спутников это:
SES-6 @ 40.5° W
Intelsat 11 @ 43° W
SES-14 @ 47.5° W

Выбор пал на мачту где стоял оффсет 164см мабо с позициями 11W-14W в С диапазоне.
Её демонтировал вместе с офсетом. Мачта ушла на разбор других комплектующих,а антенна перемещена в консервный резерв.

ПРОДОЛЖЕНИЕ СЛЕДУЕТ!!!

Вернуться к началу

vitalik19

Заголовок сообщения: Re: Установка мачты и антенны PRODELIEN 3,7m

Добавлено: 07 окт 2022, 19:37

DX-er

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1364
Откуда: Шепетовка Хмельницкая обл
Страна:

Репутация: 149

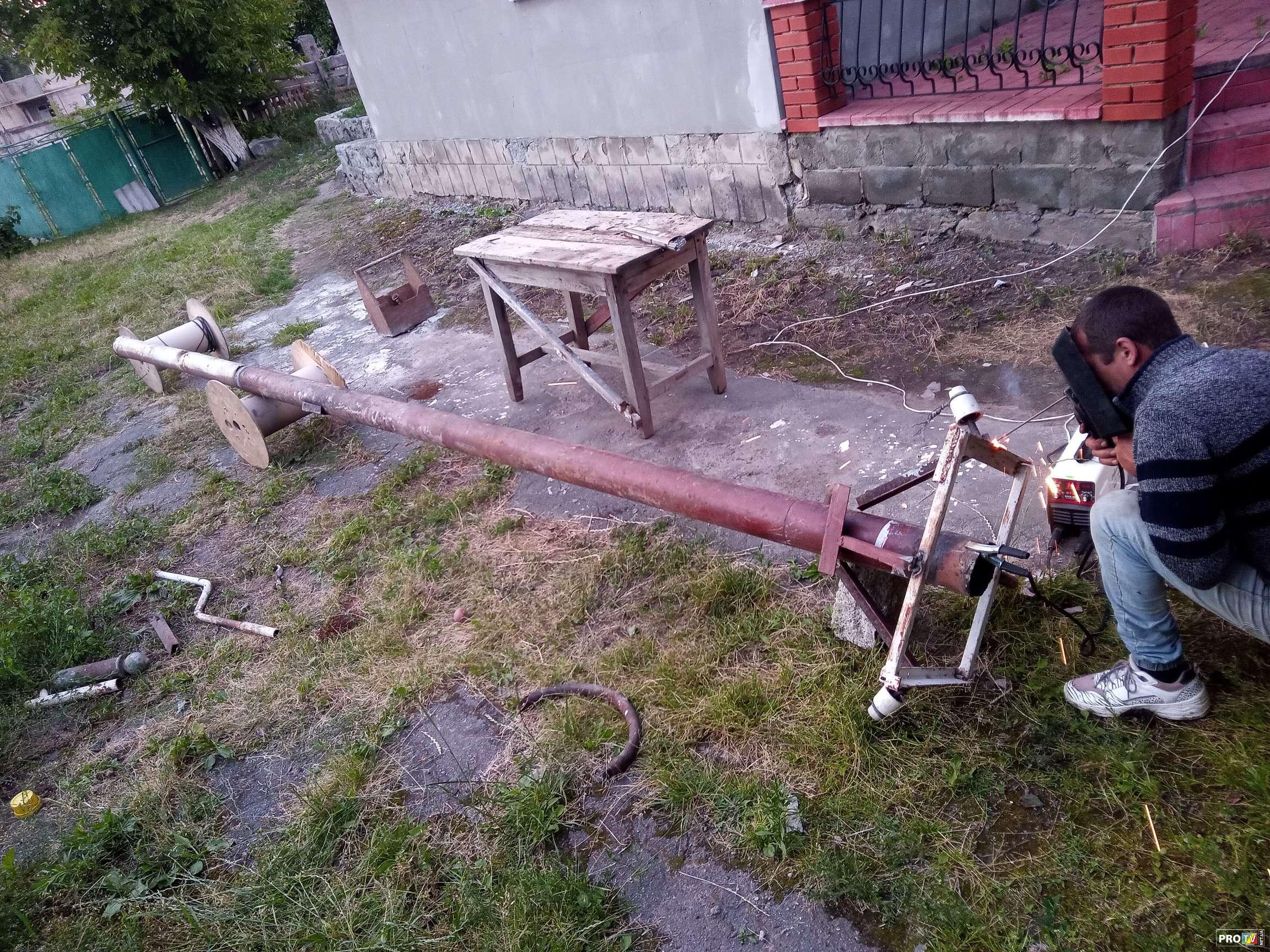

Следующим этапом -это как всегда - изготовление мачты и все её следующие процессы в ходе работы.
Всё по классике-толстостенные трубы -одна в одну,сварка и нужные конструктивы.

ПРОДОЛЖЕНИЕ СЛЕДУЕТ!!!

Вернуться к началу

Реклама

Вернуться к началу

vitalik19

Заголовок сообщения: Re: Установка мачты и антенны PRODELIEN 3,7m

Добавлено: 08 окт 2022, 07:17

DX-er

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1364
Откуда: Шепетовка Хмельницкая обл
Страна:

Репутация: 149

Одним из важных моментов-выкопка ямы,установка и бетонирование и многое другое....

Вложения:

Вернуться к началу

vitalik19

Заголовок сообщения: Re: Установка мачты и антенны PRODELIEN 3,7m

Добавлено: 09 окт 2022, 08:28

DX-er

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1364
Откуда: Шепетовка Хмельницкая обл
Страна:

Репутация: 149

Установка и сборка подвеса от антенны Prodelien 3,7m

Вложения:

Вернуться к началу

vitalik19

Заголовок сообщения: Re: Установка мачты и антенны PRODELIEN 3,7m

Добавлено: 09 окт 2022, 12:58

DX-er

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1364
Откуда: Шепетовка Хмельницкая обл
Страна:

Репутация: 149

Далее идёт сборка матрицы - зеркала PRODELIEN 3,7m

Конечно -такую секторную антенну,желательно собирать минимум двое,а лучше трое,но участие в её сборке принимал лично только я сам.
Также практика показала,что её можно собрать и самому,так как для этого в этой антенне продумано всё!!!

Вложения:

Вернуться к началу

toroidal68

Заголовок сообщения: Re: Установка мачты и антенны PRODELIEN 3,7m

Добавлено: 09 окт 2022, 16:06

DX-er

Зарегистрирован: 01 июл 2022, 22:32
Сообщения: 242
Страна:

Репутация: 3

Привет @Виталик
Когда-то у меня была возможность купить такую антенну Prodelin, но я думал, куда я буду ее устанавливать, а теперь она будет полезна, особенно для таких предметов, которые нуждаются в большей мощности сигнала.
Поздравляю @Vitalik красивая антенна, но жаль что вы в нее не попали Полармаут мог выйти на орбиту.
К каждому из своих 180см и 240см я приварил полярмаут, потому что у них тоже был постоянный подвес.Теперь я могу выходить на орбиту и у меня довольно большой диапазон на одном актуаторе.
Еще раз поздравляем со сборкой Prodelina :good:

_________________
VU + Ultimo 4K / Vu + Duo 4K SE / DM920 4K / sf8008 4K / VU + Ultimo HD / U2C / SX6 /
GTMedia 4K
2szt T90 + diseq 1 \ 16
Channel Master 180cm // 75e-58w / LR / VH / Ku / Ku L, R / Szwecja /
Channel Master 120cm / Ku-band / Kolowy L / R 90e-30w / Polska /
Channel Master 2,4m 2xCband 1xKu / 95e-47w / (Polska)
Laminas AS 2710/3015 2xCband 1xKu / 62e-58w (Szwecja)

Вернуться к началу

vitalik19

Заголовок сообщения: Re: Установка мачты и антенны PRODELIEN 3,7m

Добавлено: 09 окт 2022, 16:26

DX-er

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1364
Откуда: Шепетовка Хмельницкая обл
Страна:

Репутация: 149

toroidal68 писал(а):

@Vitalik красивая антенна, но жаль что вы в нее не попали Полармаут мог выйти на орбиту.

Эта антенна изначально планировалась на статическую настройку,так как я ранее писал,что нам нужны спутники которые висят для нас над горизонтом.Это нам также упростит не выворачивать уже имеющиеся полярные подвесы в эти низкие точки. Также у нас планируется другая антенна 3,7м на полярном подвесе в KU BAND,но про неё будет другая тема....

toroidal68 писал(а):

Когда-то у меня была возможность купить такую антенну Prodelin, но я думал, куда я буду ее устанавливать, а теперь она будет полезна

Очень жаль,что ты не купил этот Prodelien 3,7m
Но у вас в Европе,их ещё много,так как много раз видел на аукционах его в продаже.

Вернуться к началу

vitalik19

Заголовок сообщения: Re: Установка мачты и антенны PRODELIEN 3,7m

Добавлено: 09 окт 2022, 16:48

DX-er

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1364
Откуда: Шепетовка Хмельницкая обл
Страна:

Репутация: 149

Далее приварили раскосы из толстостенных труб и после пролили бетонные опоры в земле и снаружи.
Так как вес антенны примерно 270кг,при ветровых нагрузках и парусности параболы,чтобы избежать качания-данные раскосы очень к месту.

Процесс работы:

Продолжение следует!

Вернуться к началу

vitalik19

Заголовок сообщения: Re: Установка мачты и антенны PRODELIEN 3,7m

Добавлено: 10 окт 2022, 20:07

DX-er

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1364
Откуда: Шепетовка Хмельницкая обл
Страна:

Репутация: 149

Далее идёт процесс установки штанг.
Так как родных не было,заказал в интернет магазине аллюминевые трубы с внешним диаметром 2см

И так для начала измеряем матрицу
Где рабочий диаметр составил 3654мм и глубина матрицы 611мм
сделал измерение программой Парабола

Вот такие данные получились:

prodelien 3,7m.jpg

Где видно ,что у нас имеется угол расскрыва антенны 135 градусов,а фокуснное растоянние 1366мм
где практически также и рекомендовал один хороший Чешский форум:

PF Prodelin 3.7M AZ EL ANT ohniskova vzdialenost 54 palcov 07.jpg

PF Prodelin 3.7M AZ EL ANT ohniskova vzdialenost 54 palcov 07.jpg

Теперь длинна штанг AF=1977мм плюс каждая зогнутая лапка по 100мм с двух сторон на одной штанге.
Благодаря изогнутой лапке 100мм с просверленными отверстиями можно смещать разположение крепёжного узла подгоняя при этом истенный фокус антенны.

С первого раза конечно не получилось приблизится к истенному фокусу а он у нас 1366мм

Опустив крепёжный узел (сместив лапки крепления ниже заданных) получилось приблизится к фокусу 1366мм

Осталось только проверить сигнал

Продолжение следует......

Вернуться к началу

vitalik19

Заголовок сообщения: Re: Установка мачты и антенны PRODELIEN 3,7m

Добавлено: 14 окт 2022, 20:20

DX-er

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1364
Откуда: Шепетовка Хмельницкая обл
Страна:

Репутация: 149

Настроил антенну PRODELIEN 3,7m,фокус оказался в районе 1370 мм + -
Программа Парабола от Юрия Странника не подвела очередной раз!

По данным видно ,что антенна отлично работает на свой размер.Например на 2м вообще нет сигнала.

Результатом очень доволен!

Продолжение следует!!!

Вернуться к началу

vitalik19

Заголовок сообщения: Re: Установка мачты и антенны PRODELIEN 3,7m

Добавлено: 16 окт 2022, 21:20

DX-er

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1364
Откуда: Шепетовка Хмельницкая обл
Страна:

Репутация: 149

Настроил мультифид SES-6 @ 40.5° W на антенне PRODELIEN 3,7m

В разносе 2,5 градуса,и при тесноте конвертер встал неидеально,так как могу предположить потеря есть минимум 1,5 dB,но прилив сигнала по сравнению с 1,8м от 2,5 до 4 dB.Соответственно пошли многие транспондеры с хорошим запасом ,которые были невидны на 180см.
Результатом очень доволен!!!

Вложения:

Вернуться к началу

vitalik19

Заголовок сообщения: Re: Установка мачты и антенны PRODELIEN 3,7m

Добавлено: 23 окт 2022, 12:38

DX-er

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1364
Откуда: Шепетовка Хмельницкая обл
Страна:

Репутация: 149

Пришло время настроить запланированный мультифид SES-14 47.5° W для самой западной статики нашего спутникового комплекса.

Но к сожалению сигнал так и небыл замечен.
Изначально очень расстроился,но включив здравый смысл и вспомнив всю практику своего опыта всё встало на свои места.
Конечно первое обьяснение всему это угол спутника для моего региона это 1,2 градуса

Несмотря на условные данные которые нам даёт карта

Приём при угле места 1,2 градуса это чистый экстрим.
Для примера с восточной стороны спутник AsiaSat 5 100.5° для моего региона 1,8 гр угол место и сам спутник начал принимать(пару трансов) от 2,5м с переодическим пропаданием сигнала,а вот на 4,2 м получил все транспондеры с запасом со стабильным приёмом.Например если взять восточнее от меня -Киев это 250км по прямой там уже 100е идёт отлично на 3м-несмотря на небольшое расстояние такие данные на такой размер я не получу у себя.

Также видимо и с SES-14 47.5° W несмотря на то ,что во Львовской обл принимают от 220см viewtopic.php?f=178&t=14836
а это примерно такие же 250км по прямой только на запад.
Мне нужно рассматривать приём этого спутника минимум на диаметр антенны 3,7м в центре при угле 1,2 градуса.Предполагаю запас будет малый и приём будет нестабилен.

Продолжение следует!

Вернуться к началу

toroidal68

Заголовок сообщения: Re: Установка мачты и антенны PRODELIEN 3,7m

Добавлено: 23 окт 2022, 19:57

DX-er

Зарегистрирован: 01 июл 2022, 22:32
Сообщения: 242
Страна:

Репутация: 3

@Vitalik
Сигнал с такого крайнего спутника поймать будет сложно, он у вас всего 1.2* над горизонтом.У меня почти такая же проблема в Швеции, только у меня антенна 180см а мой спутник 58вт 1.7* над горизонтом .Сигнал нестабилен и часто пропадает.
Жду сборки параболы 310см и тогда посмотрю смогу ли я достаточно стабильно принимать этот спутник.
У меня это выглядит так из расчетов.

Вложения:

Вернуться к началу

vitalik19

Заголовок сообщения: Re: Установка мачты и антенны PRODELIEN 3,7m

Добавлено: 23 окт 2022, 21:50

DX-er

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1364
Откуда: Шепетовка Хмельницкая обл
Страна:

Репутация: 149

toroidal68 писал(а):

Жду сборки параболы 310см и тогда посмотрю смогу ли я достаточно стабильно принимать этот спутник.

При переходе с 1,8м на 3,1м ты можешь получить минимум от 4 dB.
+увидишь гуляние сигнала и стабильный лок.

Вернуться к началу

vitalik19

Заголовок сообщения: Re: Установка мачты и антенны PRODELIEN 3,7m

Добавлено: 21 янв 2023, 08:30

DX-er

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1364
Откуда: Шепетовка Хмельницкая обл
Страна:

Репутация: 149

Prodelien 3,7m в паре Laminas 2,4m на одном опорном стояке.

Вложения:

Вернуться к началу
