Виталик, полагаю, имя заказчика Евгений?

_________________
OLED Panasonic TX-65HZ980E; Pioneer LX-5090; Vu+ Duo 4K; AX HD61 4K; DM8000; TOROIDAL T90; Triax 1.1, Strong SRT-DM2100 (90*E-30*W), many different cards&CAM's (incl. PRO) for Pay TV

Желаю, чтобы у Вас сбылось то, чего Вы желаете другим!

Евгений Евгений..
Я даже собираюсь как-то поехать на нее позырить )
это ж это корыто принимало ТВ-6 с 80Е для ЮТАРа

_________________
с уважением, Александр Глущенко

Youtube-канал DX приема и ловли FEEd-ов - Телеграм-канал портала ProTV- t.me/protv_ua

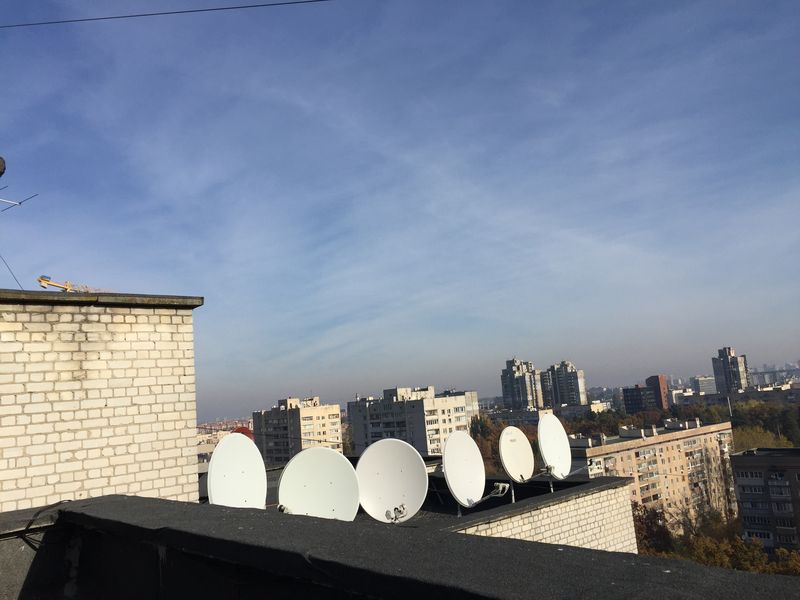

Антенное поле телеканала News One

_________________
с уважением, Александр Глущенко

Youtube-канал DX приема и ловли FEEd-ов - Телеграм-канал портала ProTV- t.me/protv_ua





С 2006г начал увлекаться сат приемом

некоторые антенны продал
теперь заново строю сат тв хозяйство

_________________
Принимаю спутники:4°W+4.8°E+19°E+55°E+36°E+75°E+85°E+90E(Си+Ку) (1.35) Openbox SX 4
Т2= Golden Media Mania 3 HD=Professional UHF Antenna DIPOL ATV25/41-60-ATV13/21-39-ATV 21/24-49 ATV13/21-39

фотки скоро выложу - https://www.facebook.com/alex.gluschenk ... 7839906136

_________________
с уважением, Александр Глущенко

Youtube-канал DX приема и ловли FEEd-ов - Телеграм-канал портала ProTV- t.me/protv_ua

Если можно, то дисеки тоже крупным планом..

_________________
GI S8120 & OPENBOX X-820CI
4.0°W+0.8°W+4.8°E+9.0°E+13.0°E & 19.2°E & 31.5°E+36.0°E & 46.0°E+56.0°E & 75.0°E+85.2°E+90.0°E

А где же все ото, что скупалось по всему инету? Просто интересно...

завтра полезу на крышу пофоткаю результат

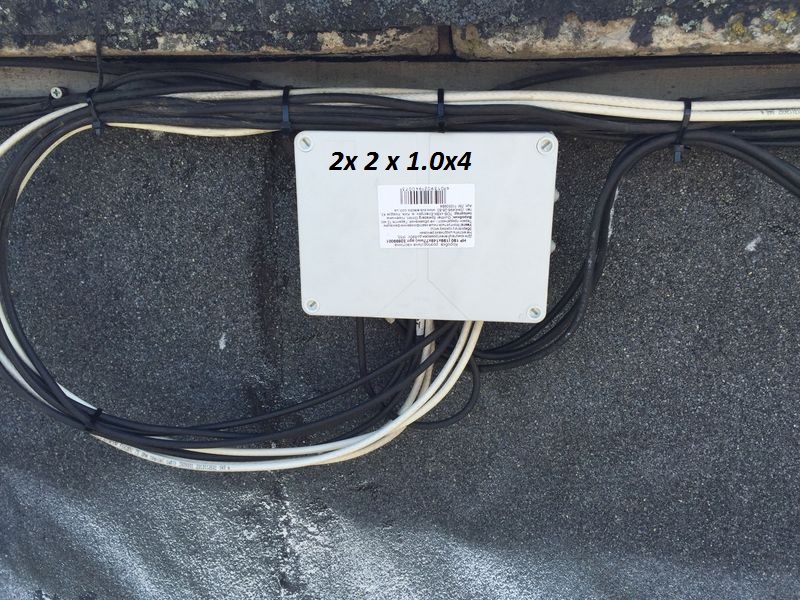

по дисекам : стоит 1.0х4 - 1.1х10
пока дисеков 2, но будет 3х10

то что скупалось по всему инету на крыше и скоро будет ставиться ...

_________________
с уважением, Александр Глущенко

Youtube-канал DX приема и ловли FEEd-ов - Телеграм-канал портала ProTV- t.me/protv_ua

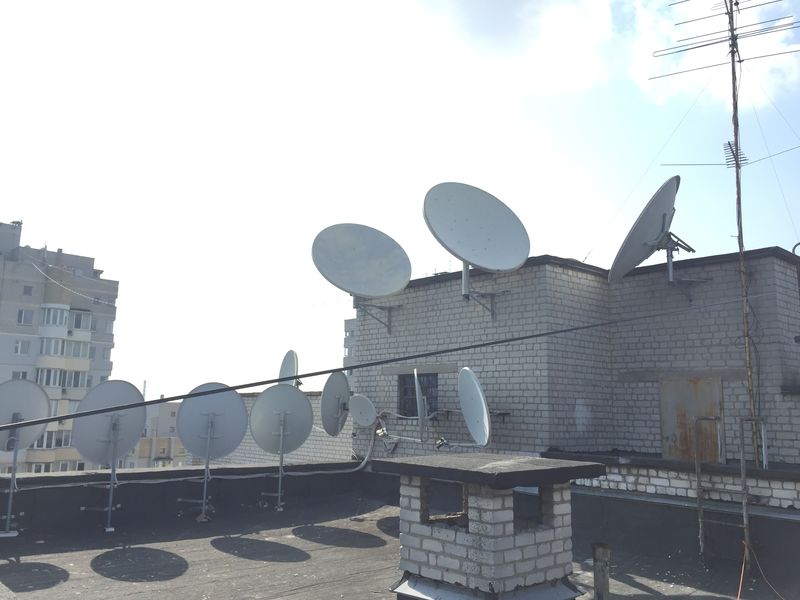

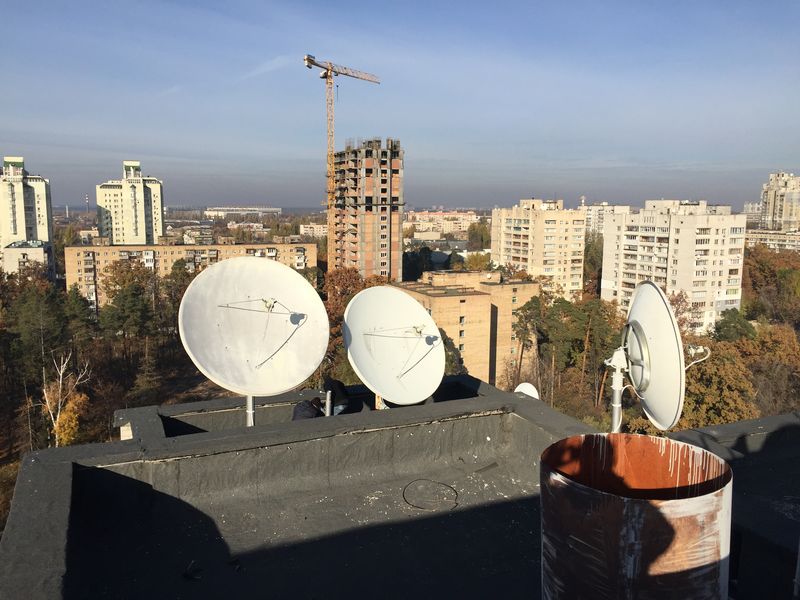

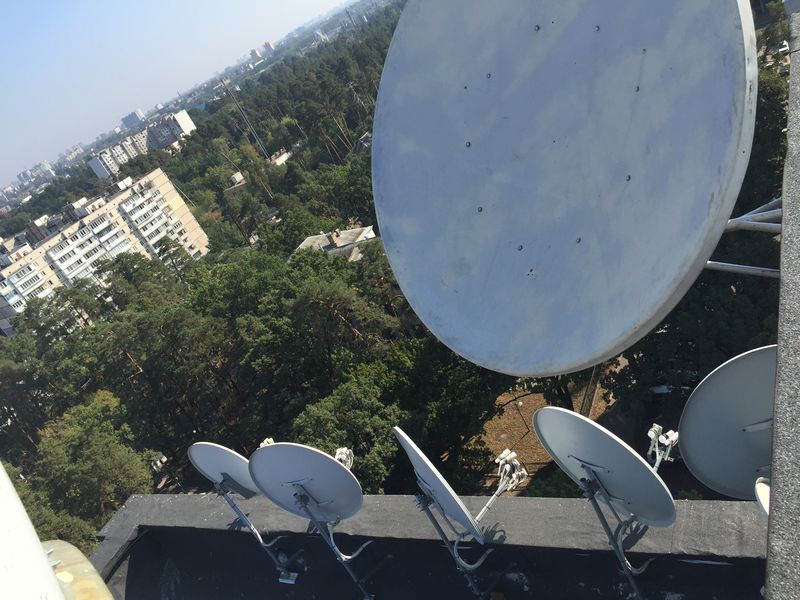

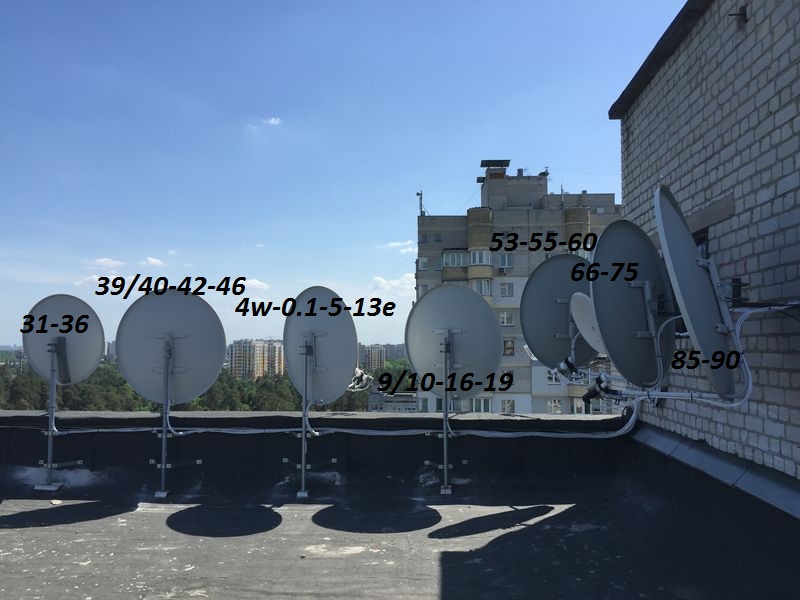

Мое поле после апдейта

_________________
с уважением, Александр Глущенко

Youtube-канал DX приема и ловли FEEd-ов - Телеграм-канал портала ProTV- t.me/protv_ua

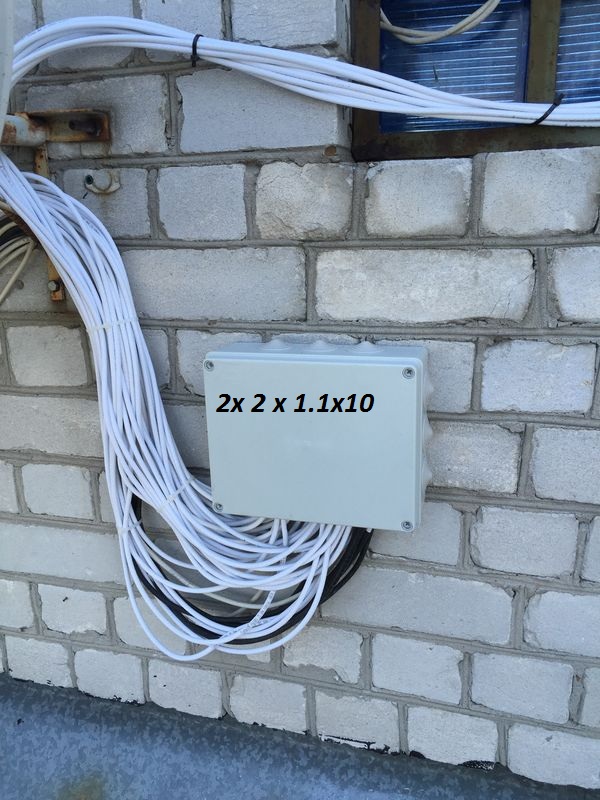

На одной из установок применил такую коробку как у вас под дайсики 10х1 - резинки скукожились буквально за сезон и в результате попадания воды выгнил вход одного из диплексеров TV-SAT размещённых в ней.
Проблему решил закрыв неиспользуемые отверстия полоской пластика от крышки электрокороба с креплением саморезами и герметизацией термоклеем.

КОробка висит на высоте около 1.5м от пола
внутри сделаны 2 отверстия для 11 кабелей каждое
Вроде все должно быть хорошо

_________________
с уважением, Александр Глущенко

Youtube-канал DX приема и ловли FEEd-ов - Телеграм-канал портала ProTV- t.me/protv_ua

У меня была аналогиная конструкция - кабеля заходят снизу, все неиспользуемые отверствия сверху и по бокам закрыты резинками, входившими в комплект коробки, внутри 4 диплексера ТВ-САТ и сплиттер эфирки на 4 выхода. Так вот резинки через очень непродолжительное время полностью утратили свои свойства и уменьшились в размере на вид как будто их бросали в огонь, ну из-за этого в корпус начала затекать вода.

Я вот почему спросил.. Сам пользую два дисека 10х1 http://www.agsat.com.ua/product/diseqc- ... en-gd-10a/ -- этот в комплекте с упаковкой нормальной
А другой 16х1 http://www.agsat.com.ua/product/diseqc- ... -gd-1601a/ - шёл без своей коробки, упаковал как смог.. но интересует меня вопрос как его "правильно" упаковать

ЗЫ: моя конфигурация 2012-го на 4 странице)) там дисеки (не крупно) за горынычем..

_________________
GI S8120 & OPENBOX X-820CI
4.0°W+0.8°W+4.8°E+9.0°E+13.0°E & 19.2°E & 31.5°E+36.0°E & 46.0°E+56.0°E & 75.0°E+85.2°E+90.0°E

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

Сделали кранштейны под антенны мабо 180см
Все подробности
http://satdx.2ua.in.ua/viewtopic.php?f=41&t=79&start=10

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

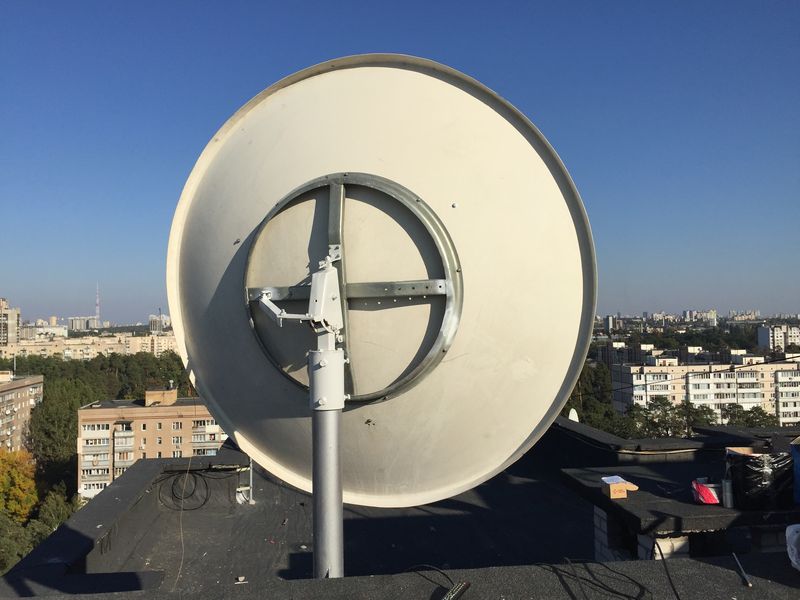

Мачта прошла этап покраски
http://satdx.2ua.in.ua/viewtopic.php?f= ... p=694#p694

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

на какой спутник установлена ?
что принимает ?
Сколько денег ?
Какие уровни сигнала ?

_________________
с уважением, Александр Глущенко

Youtube-канал DX приема и ловли FEEd-ов - Телеграм-канал портала ProTV- t.me/protv_ua

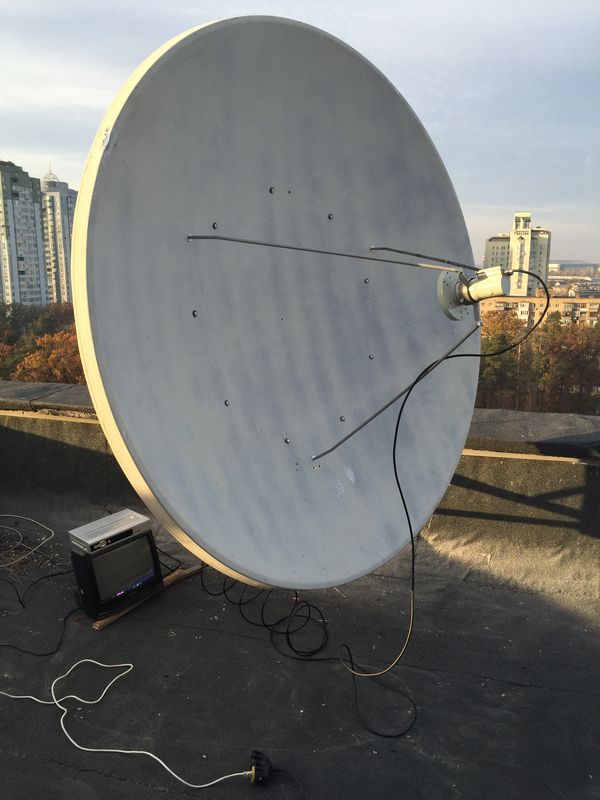

Первая 180-ка пошла!!!

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

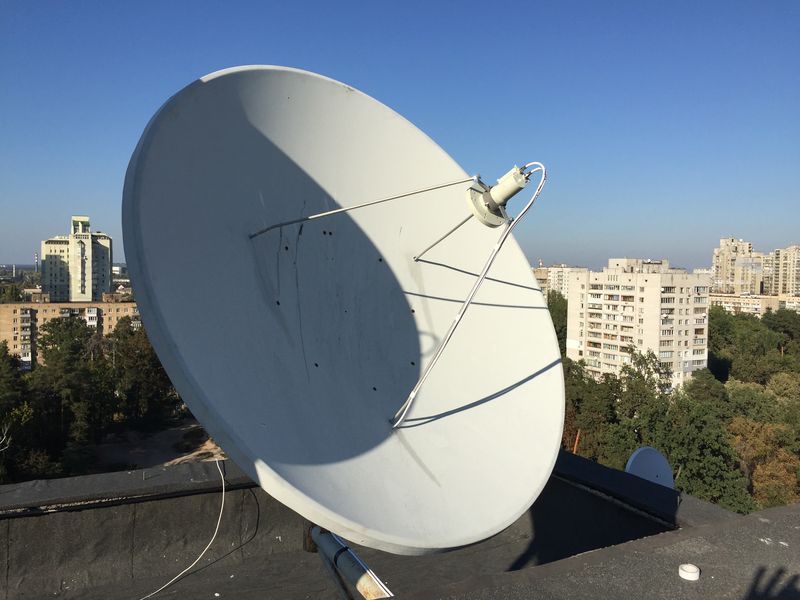

2-я 170-чка пошла!

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

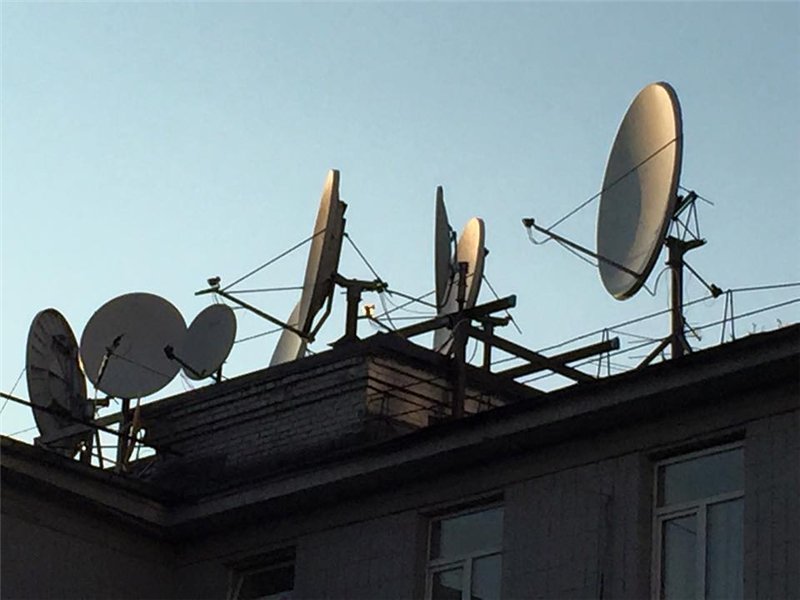

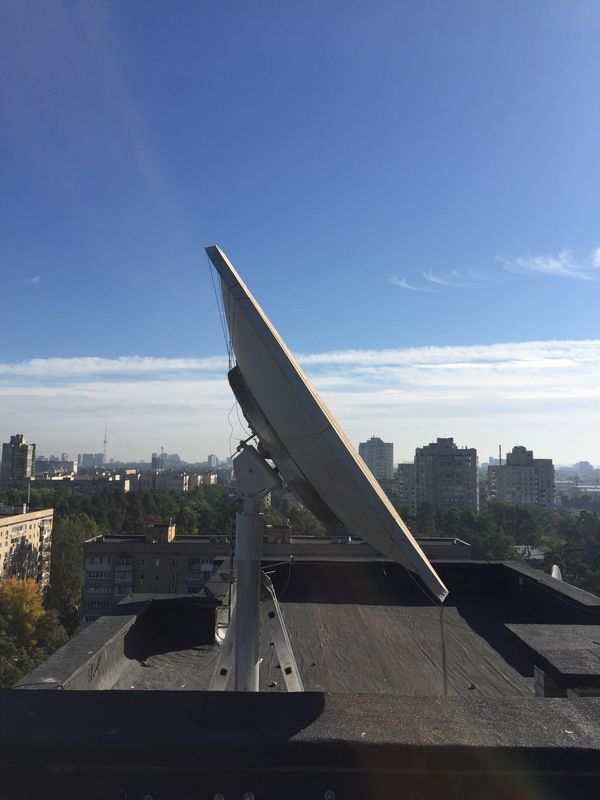

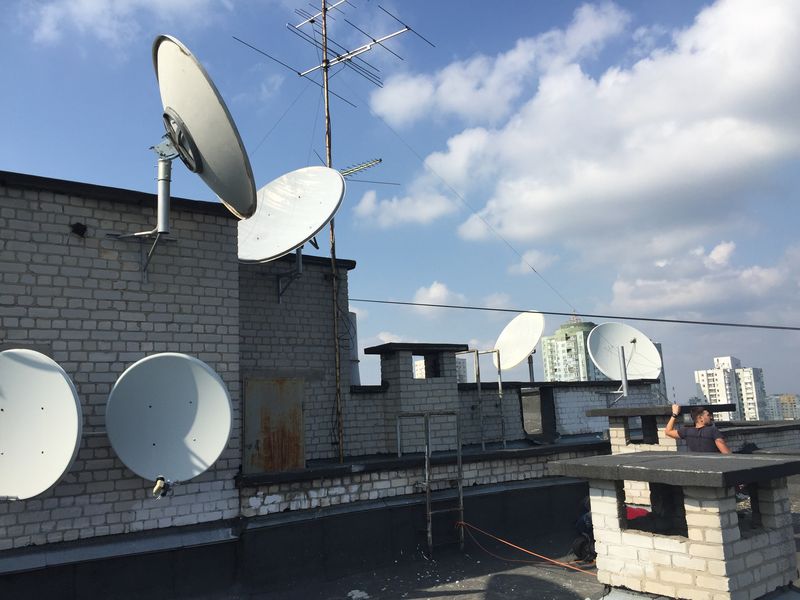

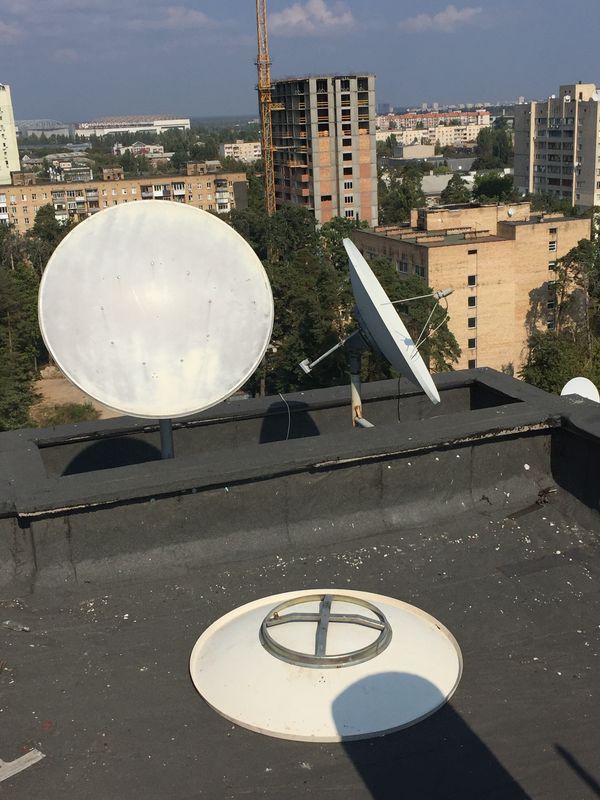

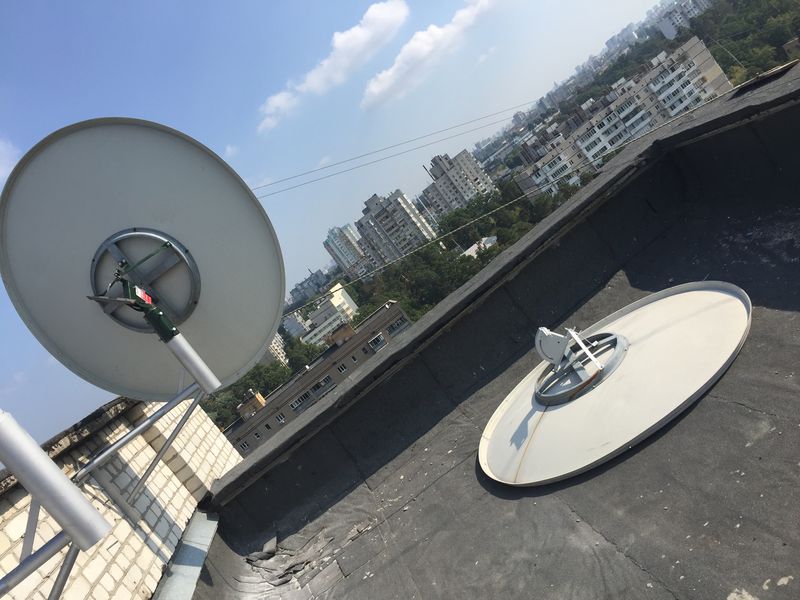

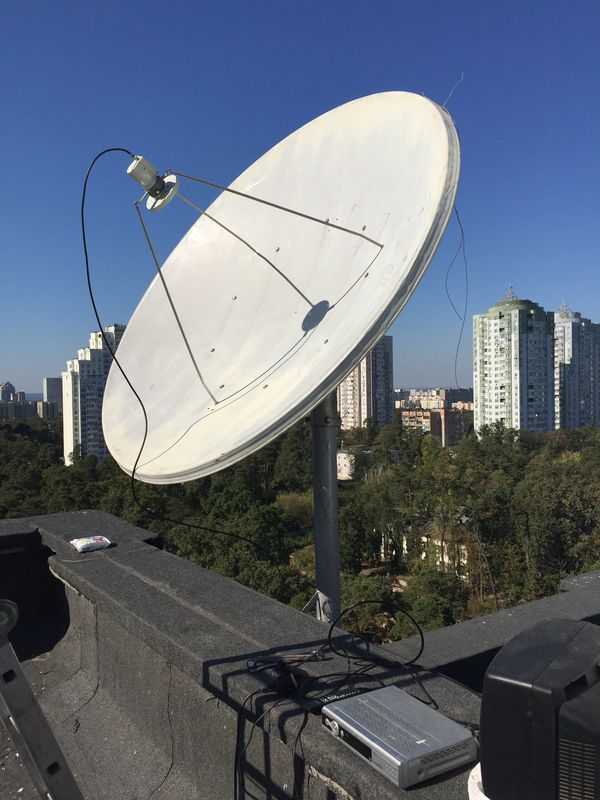

Фото месячной давности, когда готовилась установка антенн

_________________
с уважением, Александр Глущенко

Youtube-канал DX приема и ловли FEEd-ов - Телеграм-канал портала ProTV- t.me/protv_ua

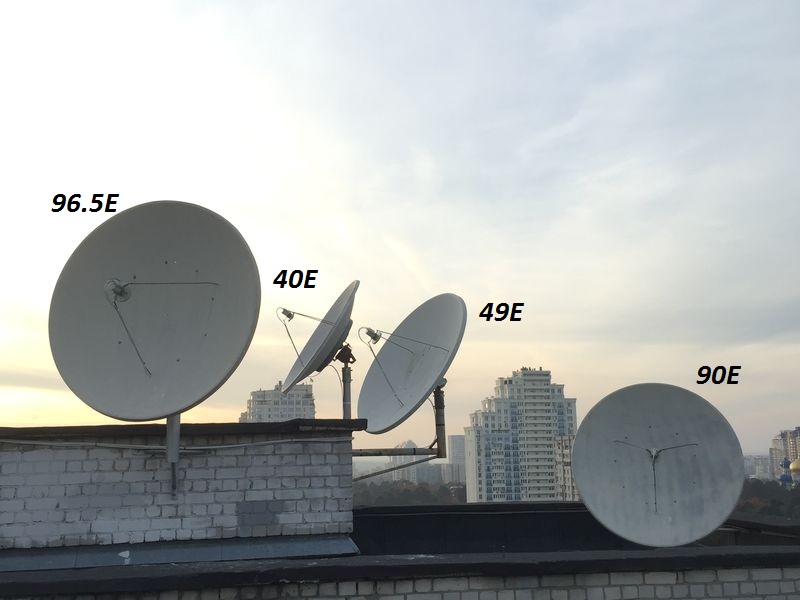

За день настроили только 3 антенны : 96 - 49 - 40Е в Си
Слава доблестному Вай-Макс
Эфир убит и многие частоты просто нельзя выловить
Большая часть времени ушли на выравнивание антенн и перестановку их из-за вай-макса
В данный момент принимается только 3 спутника
Остальные антенны не настроены либо сняты для переустановки

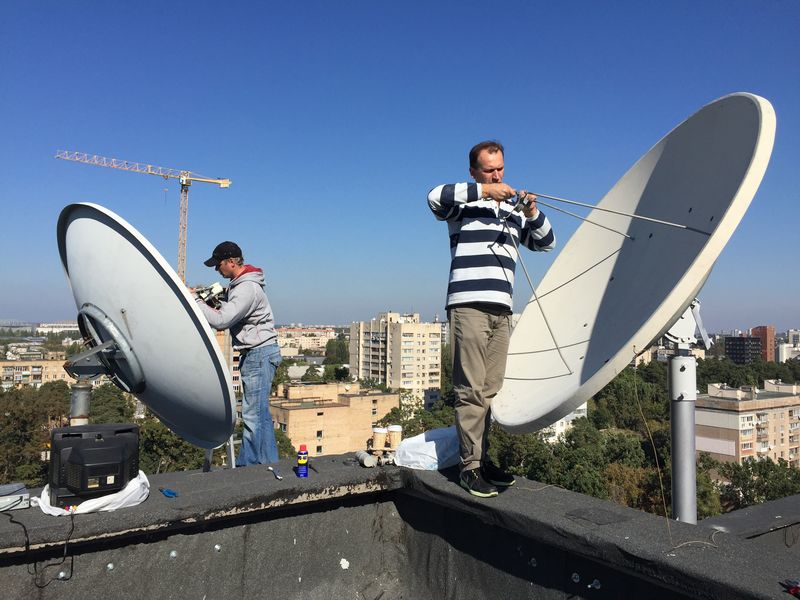

На фото запечатлет процесс выравнивания аллюминиевых антенн и достижение правильной геометрии

_________________
с уважением, Александр Глущенко

Youtube-канал DX приема и ловли FEEd-ов - Телеграм-канал портала ProTV- t.me/protv_ua

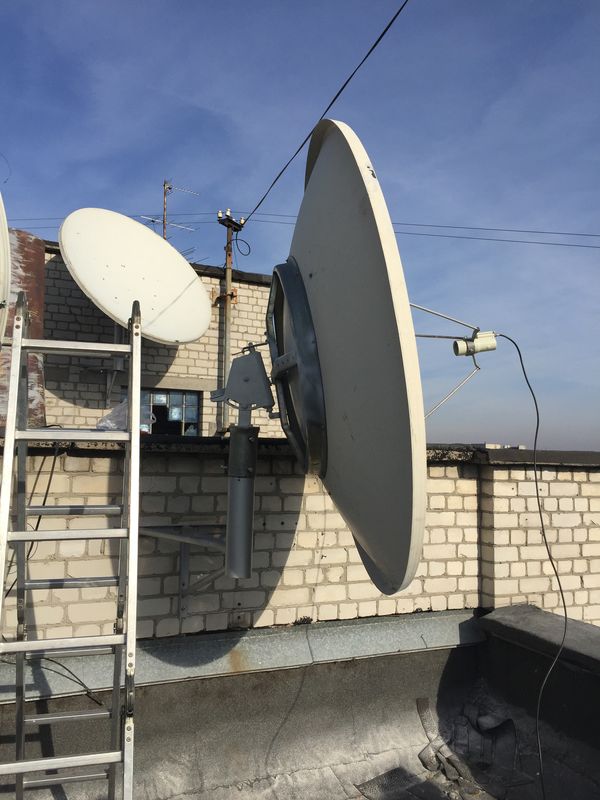

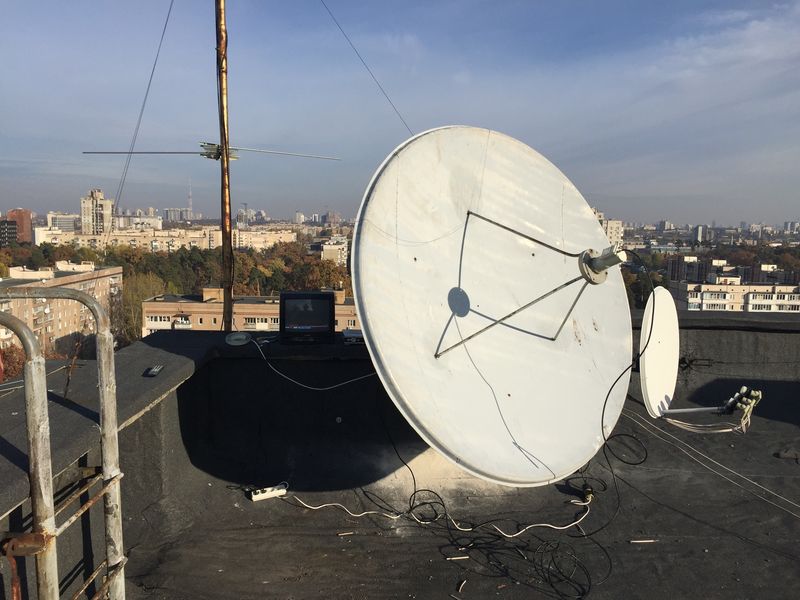

Установка антен 01.11.2015




начать решили с Ямала в позиции 90 гр.в.д.




Офсетка Мабо 180см, а точнее 164х183см

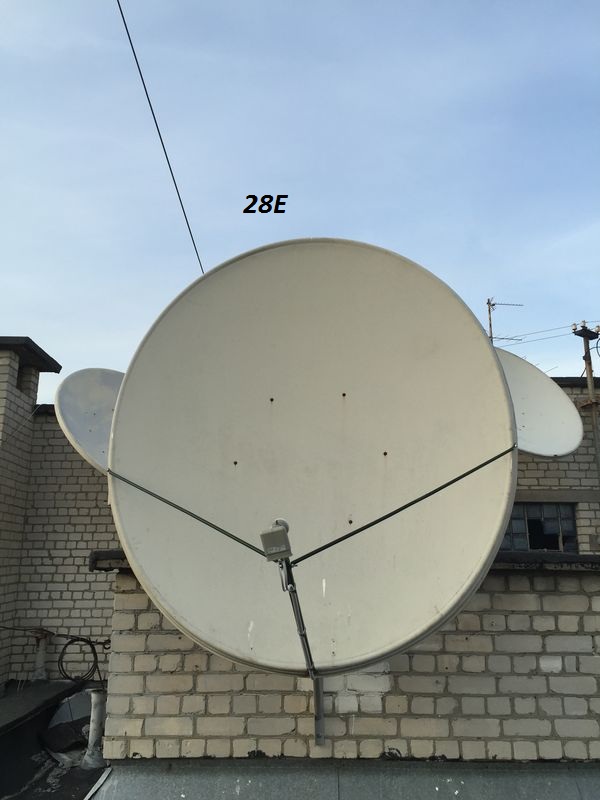

Выставлена на 28Е и готова к выравниванию




Выравниватели : vitalik19 и пан Глущенко ))

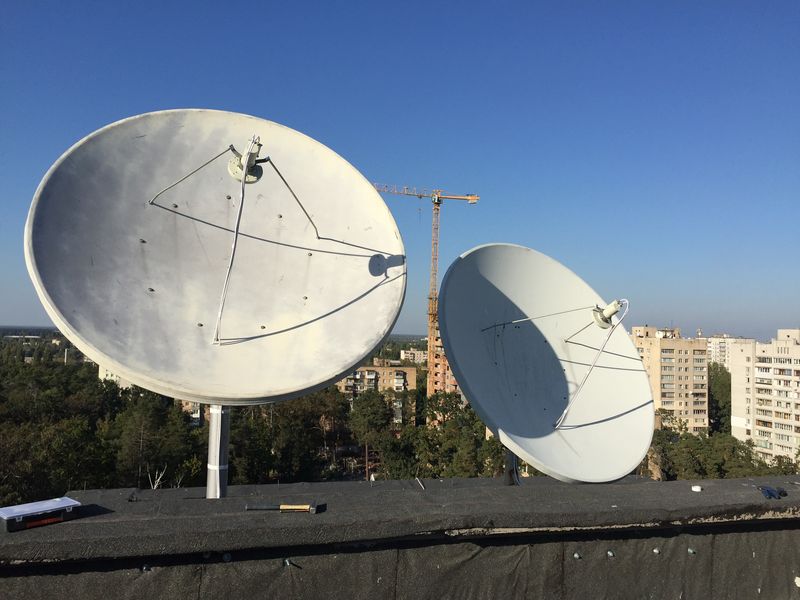

90Е и 28Е пока что стоят рядом
Ничто не предвещало беды

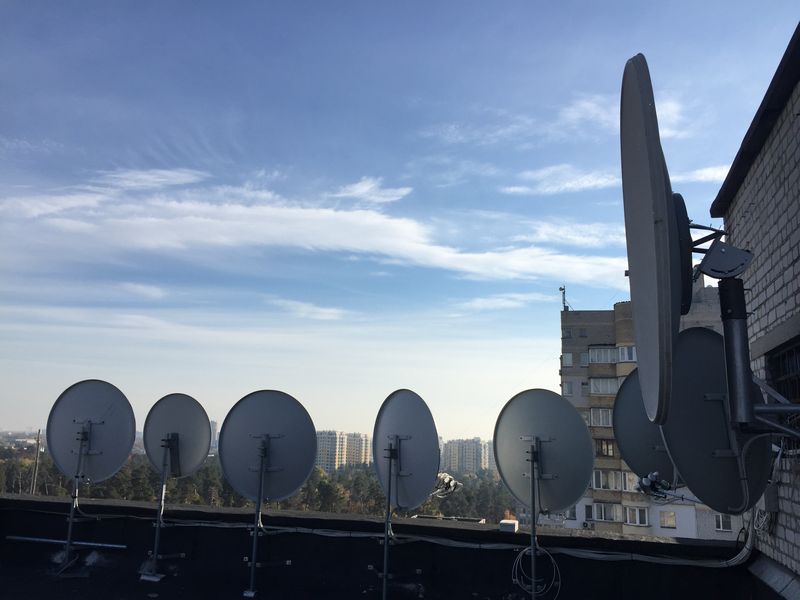

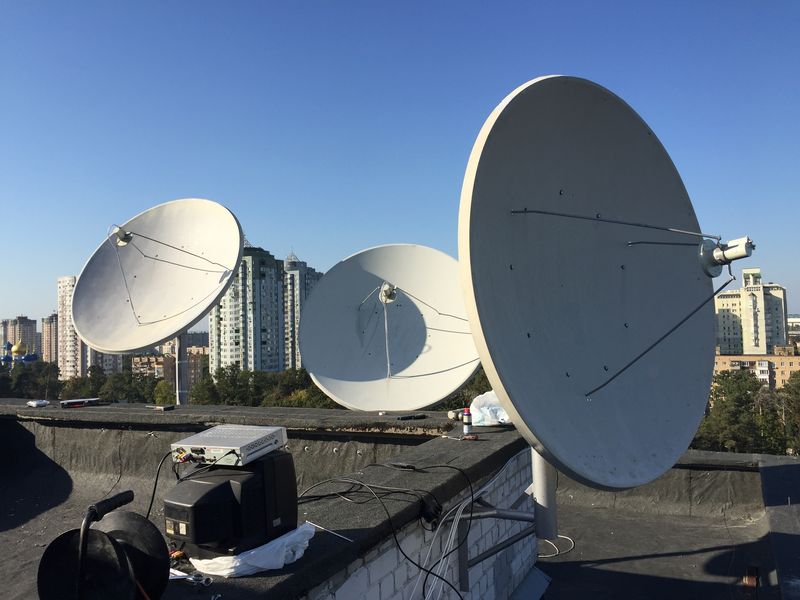

уже установленные антенны, мирно смотрят на утренний воскресный город
как никак 9 утра.. ранняя рань в воскресенье для Киева

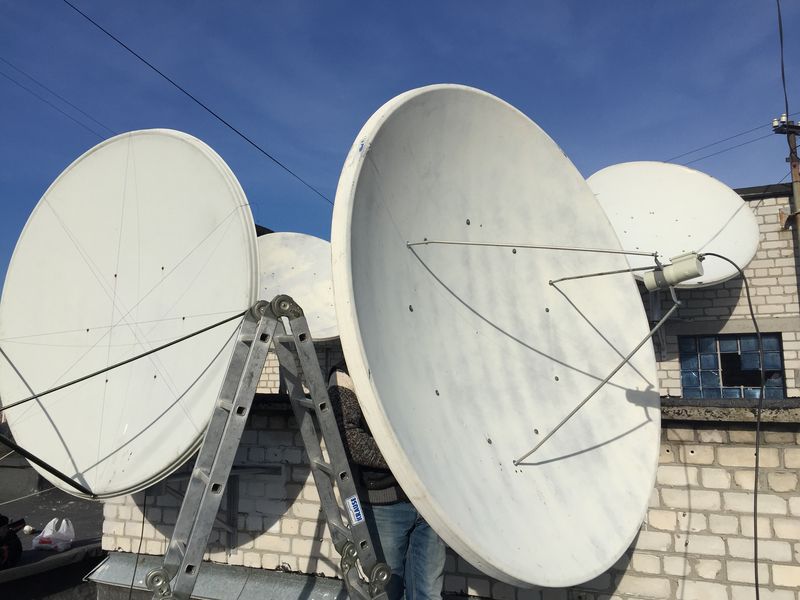

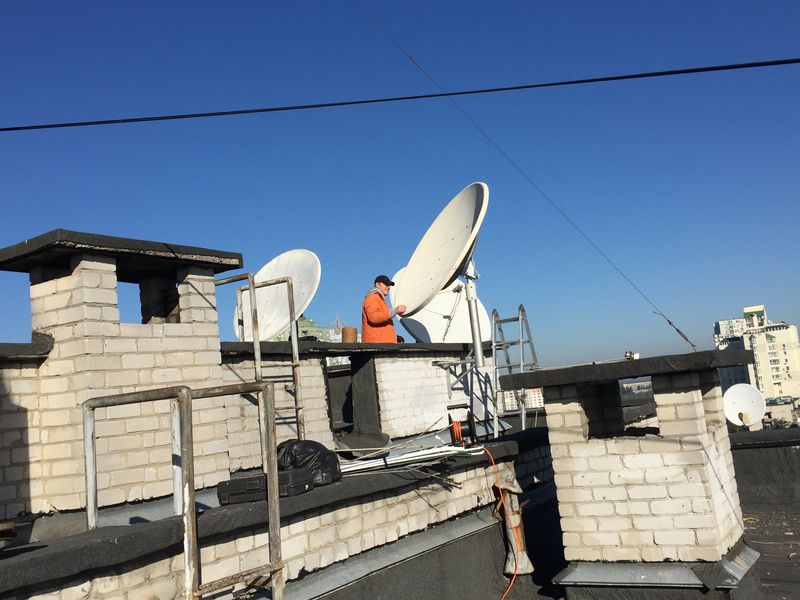

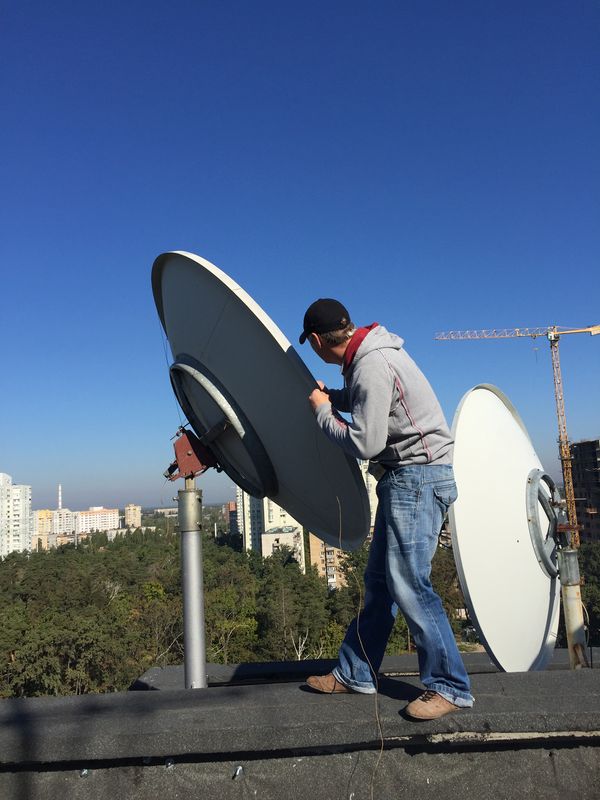

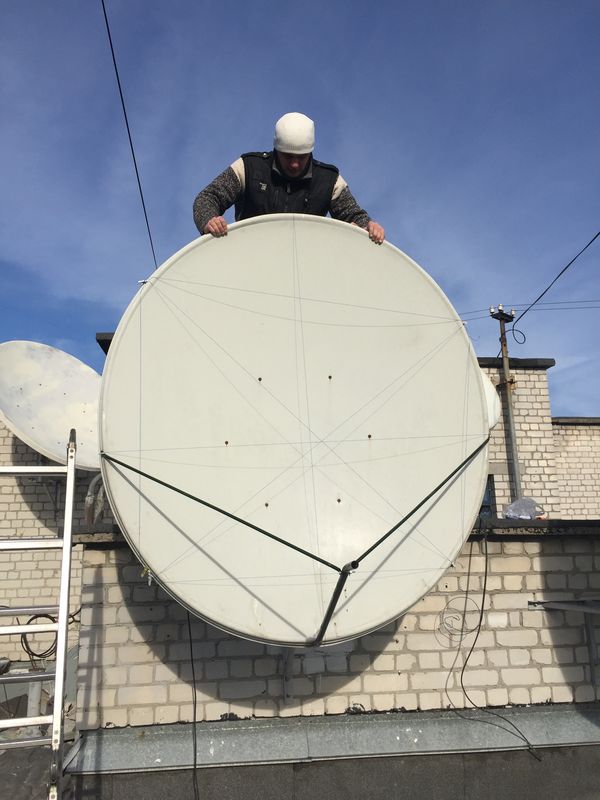

выравнивание антенна на 28Е

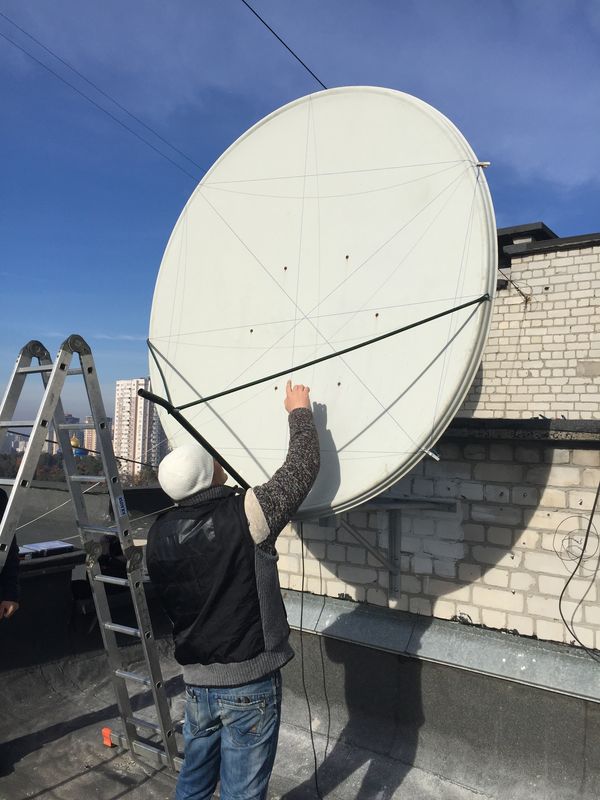

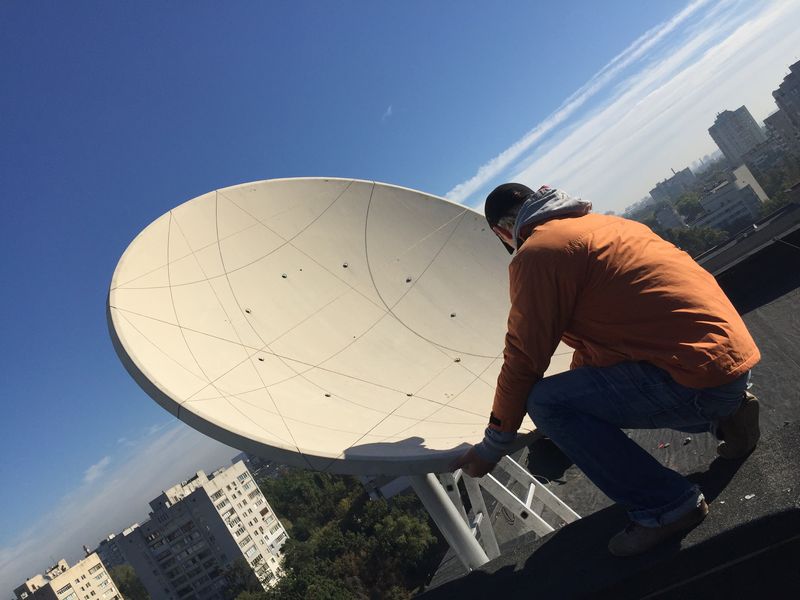

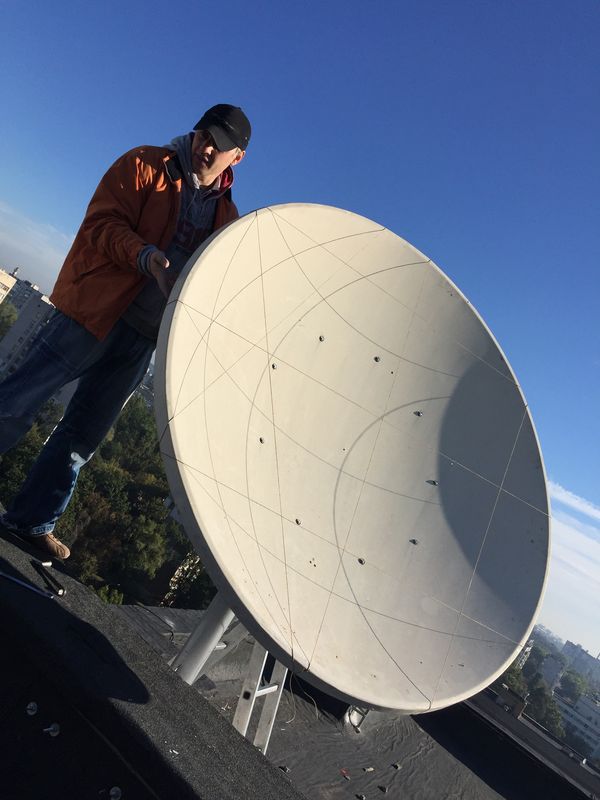

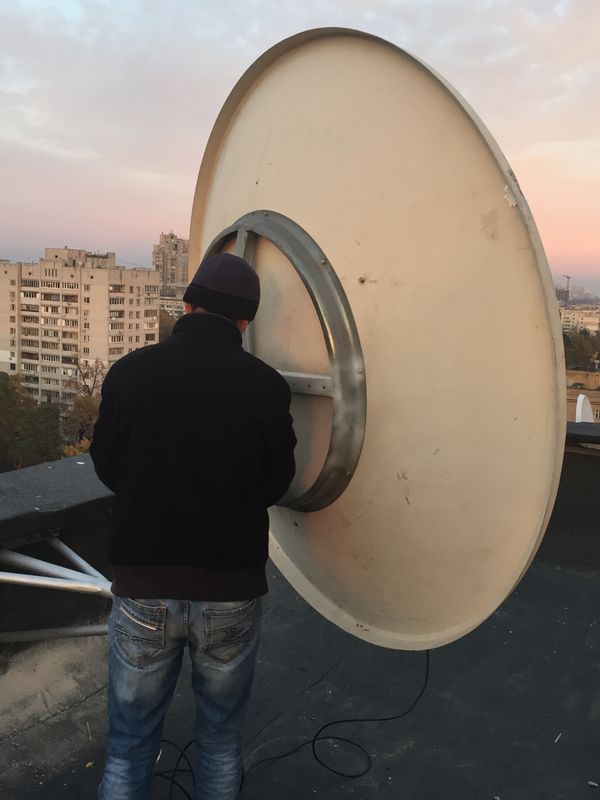

Поиски идеальной геометрии зеркала




Зеркало выровняли
Аллюминий поддался




Зондер-команда )) Yorick - vitalik19 - http://www.protv.net.ua




Анатолий, лучший в Киеве установщик
и его молодые падаваны )))

_________________
с уважением, Александр Глущенко

Youtube-канал DX приема и ловли FEEd-ов - Телеграм-канал портала ProTV- t.me/protv_ua

"вылизывание" сигнала, как говорит vitalik19
начали с 14%, закончили 35% на слабом сигнале




Висящая справа офсетка, еще не подозревает, что ее снимут, вместо нее поставят прямофокус 180см на 90Е, потом снова снимут, потому что везде в Киеве этот блядский ваймакс, нелегалы в диапазон 3.6 - 4 ГГц и прочие лесбияны, засравшие эфир

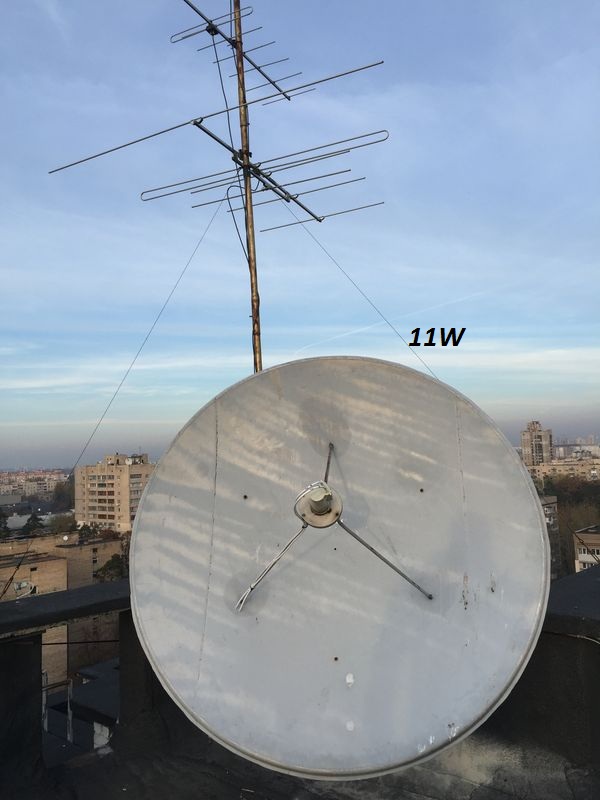

Приступаем к настраиванию 11W
Этот спутник в планы не входил вообще, но так как на 80Е все очень плохо, решили антенну просто поставить на Эксспресс АМ44

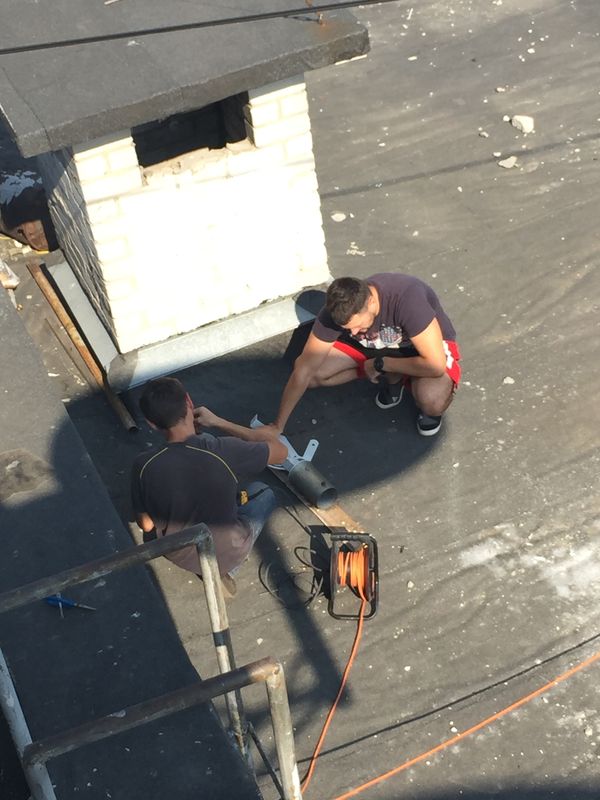

Между антеннами на 40 и 49Е видно как устанавливают кронштейн на 90Е

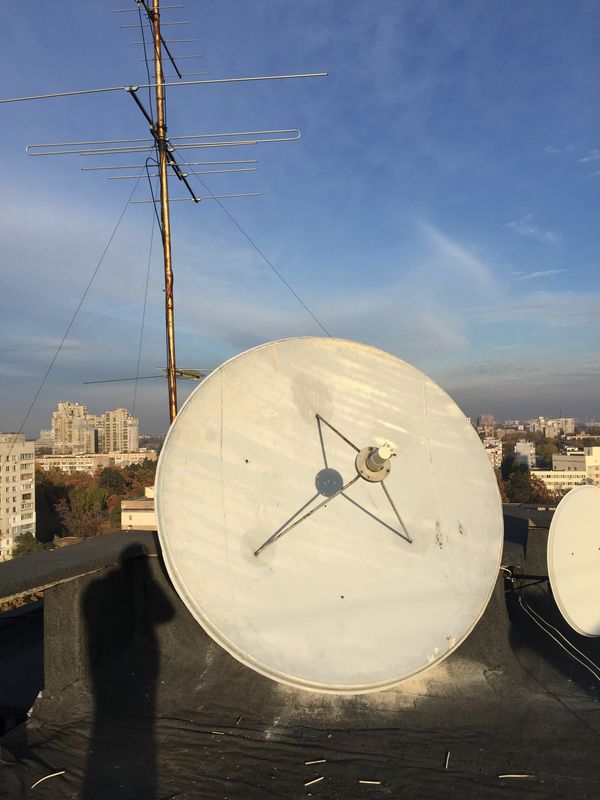

Попытка спрятать антенну на Ямал от вездесущих радио помех




В поисках сигнала... и защиты от помех

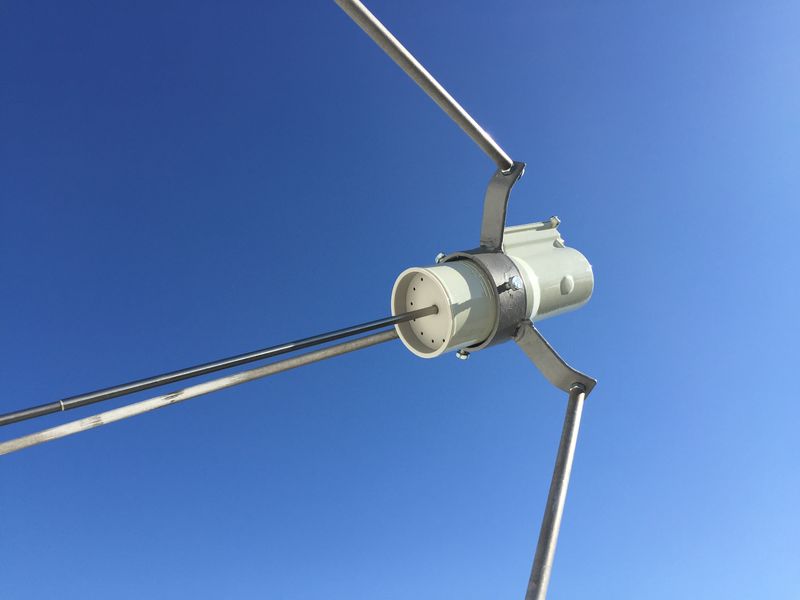

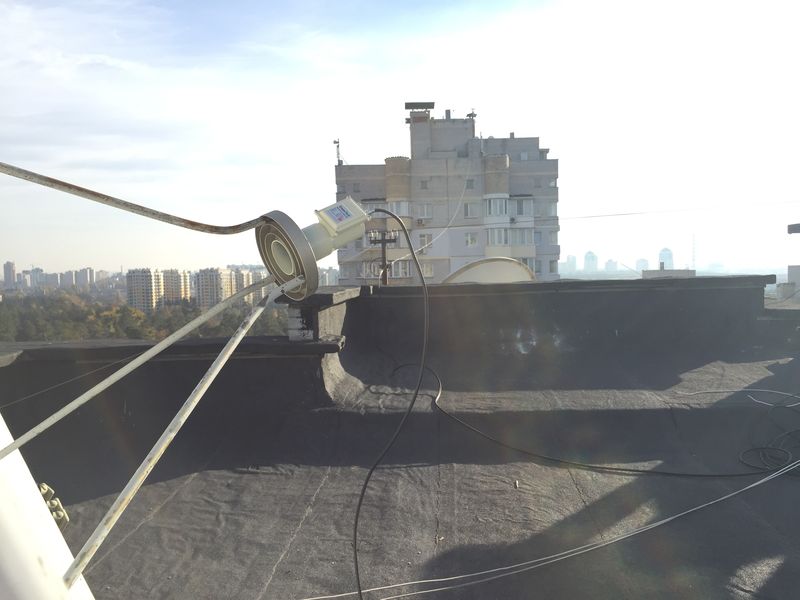

КОнвертор утопили в облучатель сантиметра на 1.5, хотя на эти самые 1.5см он должен выглядывать
Это помогло немного усилить синал
ПРимерно 40% которые могли бы быть - убиты вай-максом и прочей хренью

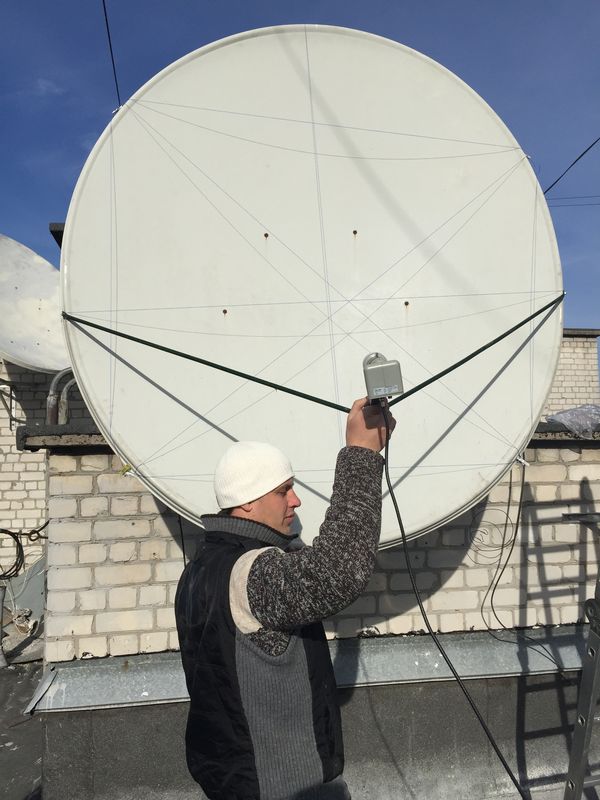

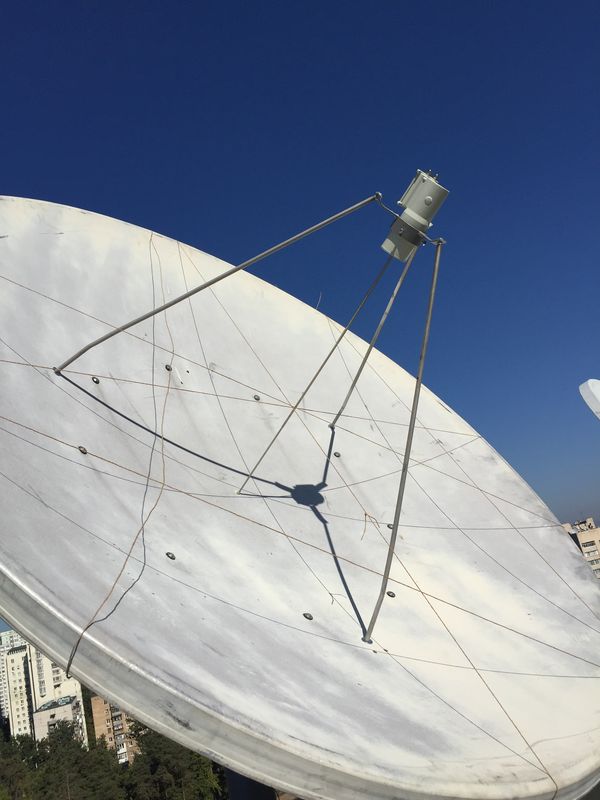

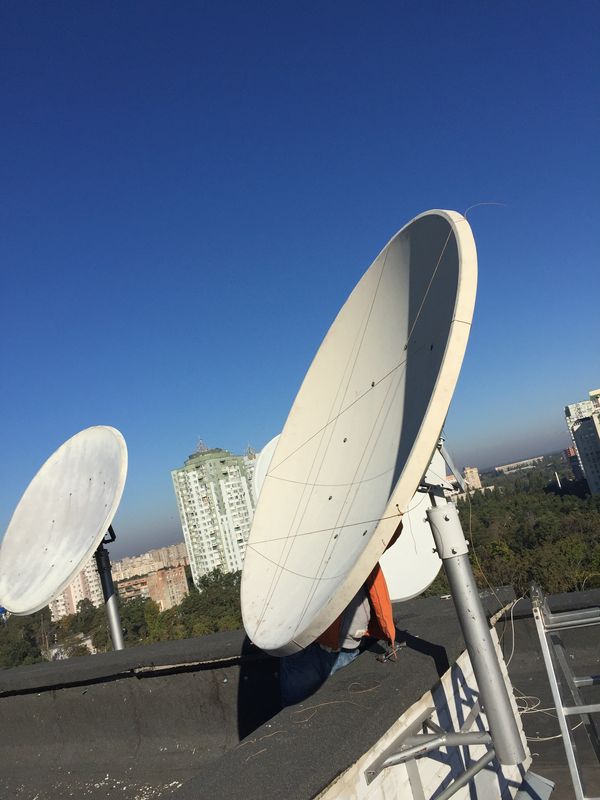

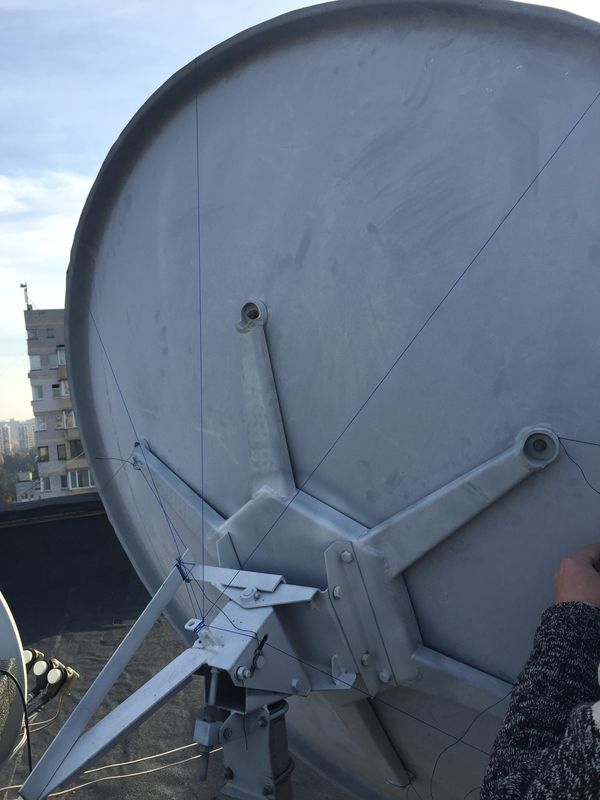

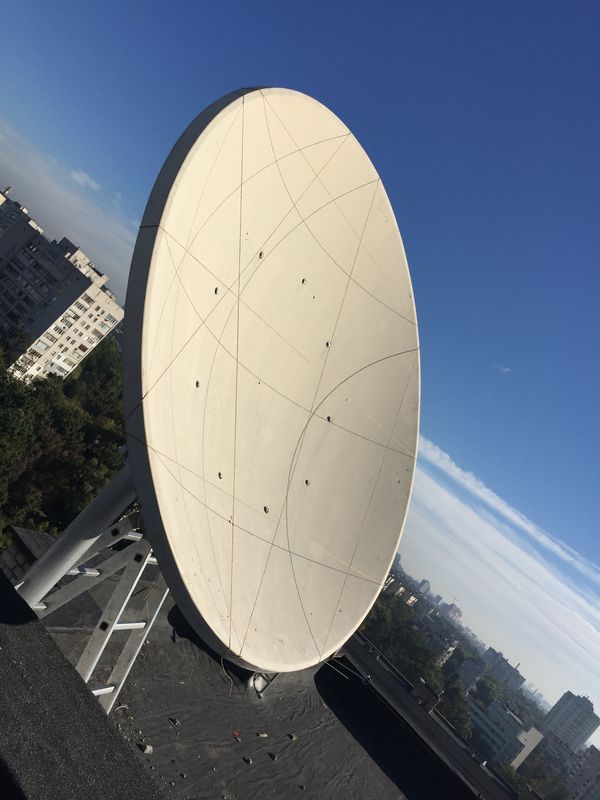

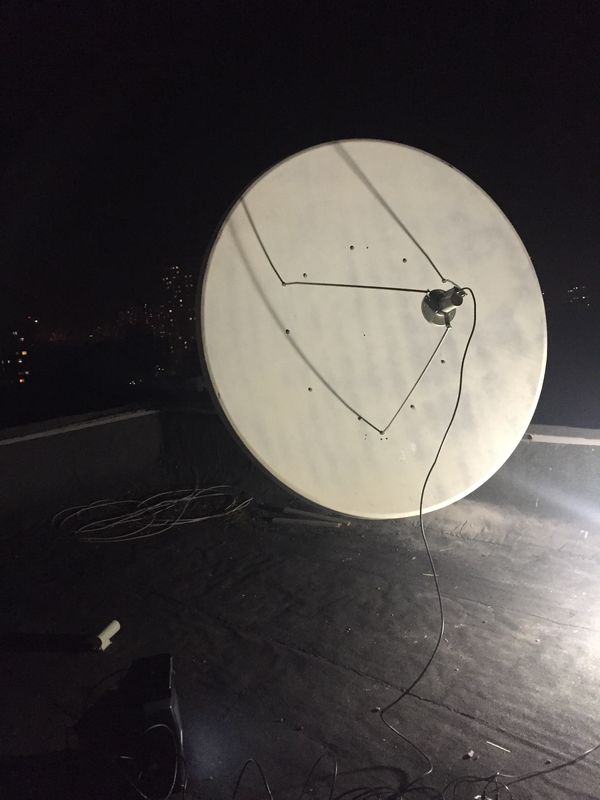

выравнивнивание антенны при помощи ниток, которые дают понять, какая часть антенны деформирована




Настроили .. больше 35% вытянуть не удалось
Если стать от антенны слева, закрываешь помеху и сигнал увеличивается




Антенна на Ямал 402 в 90гр.в.д. переехали на другой конец крыши, где вроде как закрыта от помех, вещающих с соседнего дома




выстаривание углов

_________________
с уважением, Александр Глущенко

Youtube-канал DX приема и ловли FEEd-ов - Телеграм-канал портала ProTV- t.me/protv_ua

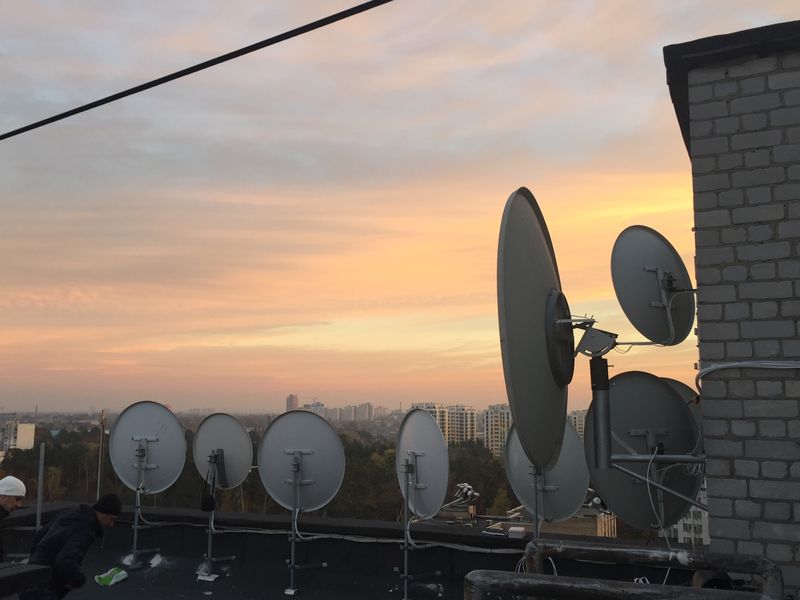

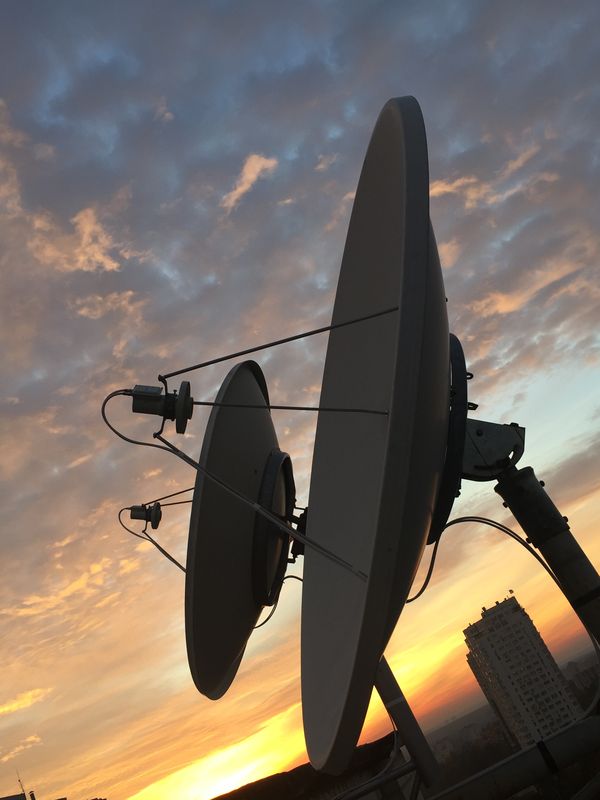

в лучах вечернего заката




Слева идет установка мачты для антенны на 85Е
Но так как крепление не позволит наклонить антенну на 85Е, туда переедет тазик 85см от старого "горыныча", который был отключен и практически ушел на пенсию )))
выбор падет на 23.5Е, так как соседняя антенна позволяла крутить от 90Е до 19Е... учитывая, что все от 40Е на Восток было занято, пришлось выбрать 23.5Е

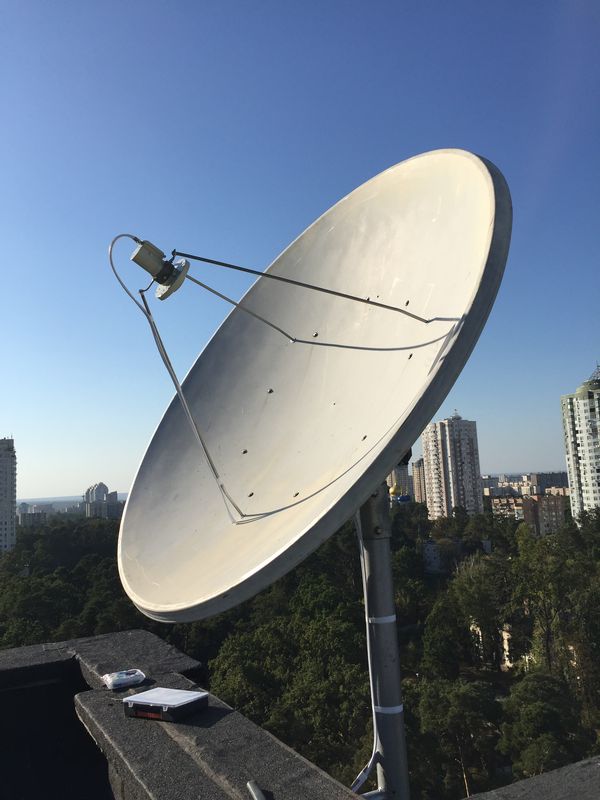

офсетка мабо 164х183 на 86Е
КазСат-2 пойман
А вместе с ним и немного мусора от киевского "Максимум ТВ" вещающего в системе МИТРИС




отступать некуда

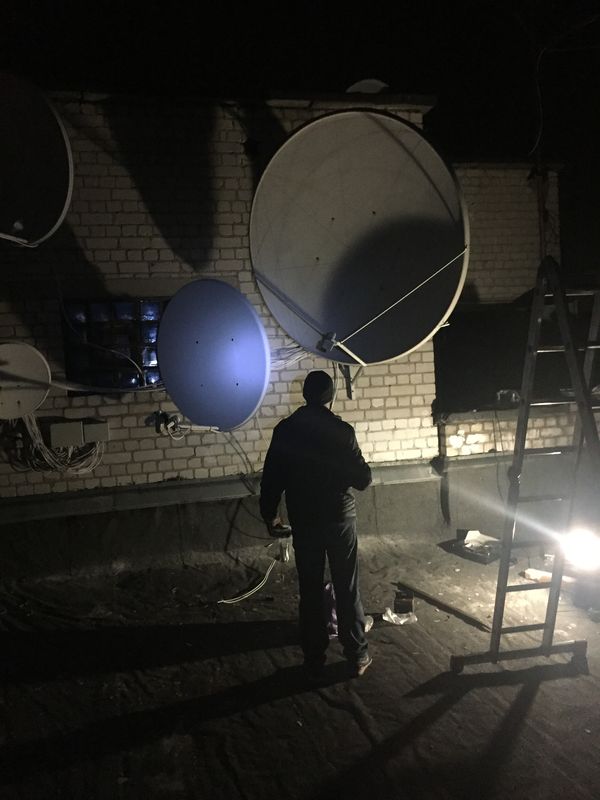

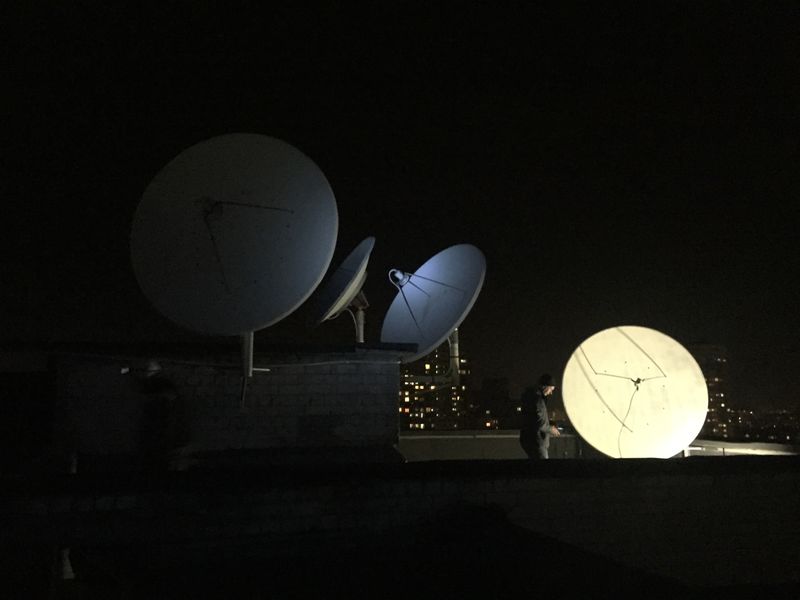

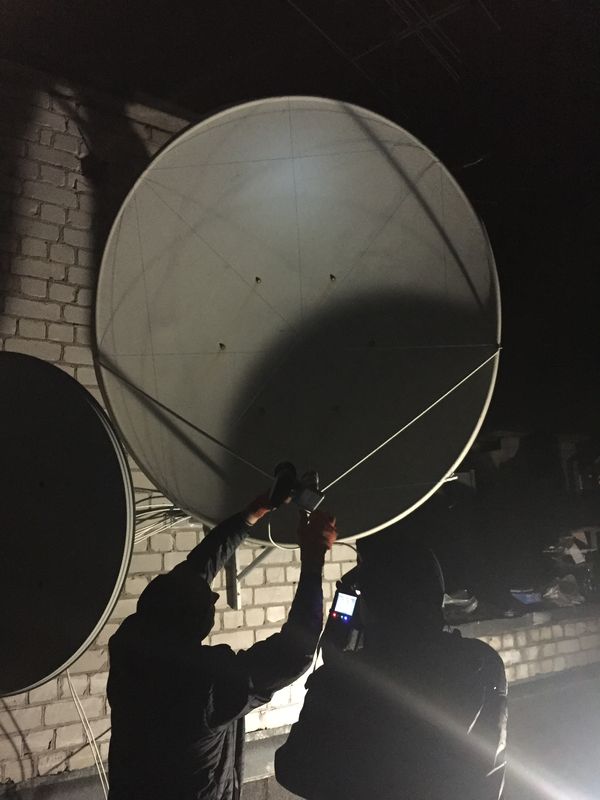

настраиваем при свете ламп
темнеет в 17-00...

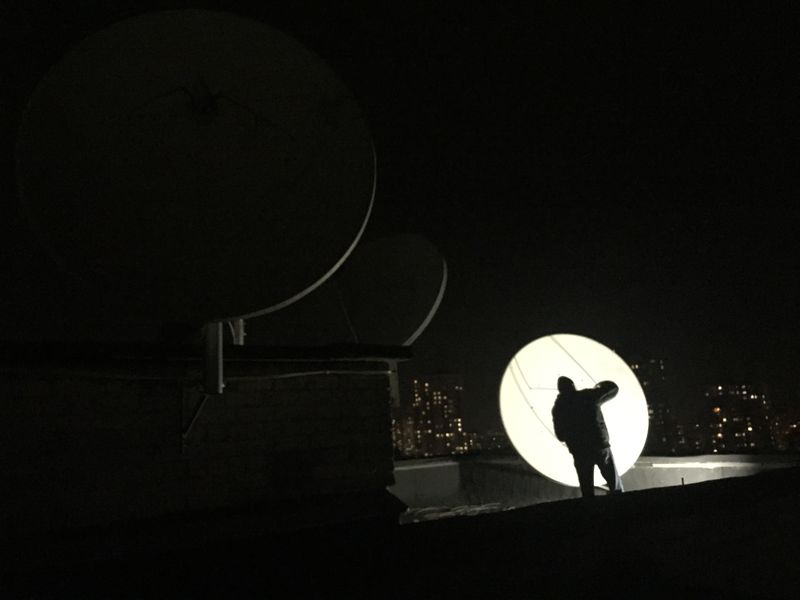

юстировка конвертора на 90Е
попытка побороть помехи

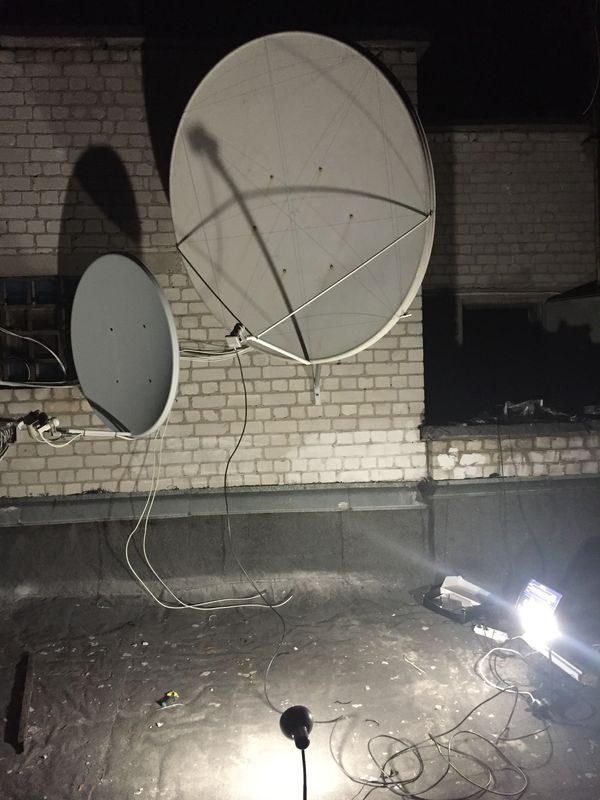

Мультифид на 90Е сбоку от 86Е в фокусе
Почему бы и нет ? ))




просто красивая фотография
Анатолий пытается понять, что это так колбасит Опенбокс, что он ведет себя неестественно
Дримбокс тоже ведет себя на крыше не естественно
Киевский эфир - еще та субстанция




Соседи думают, что у нас на крыше головная станция кабельного ))

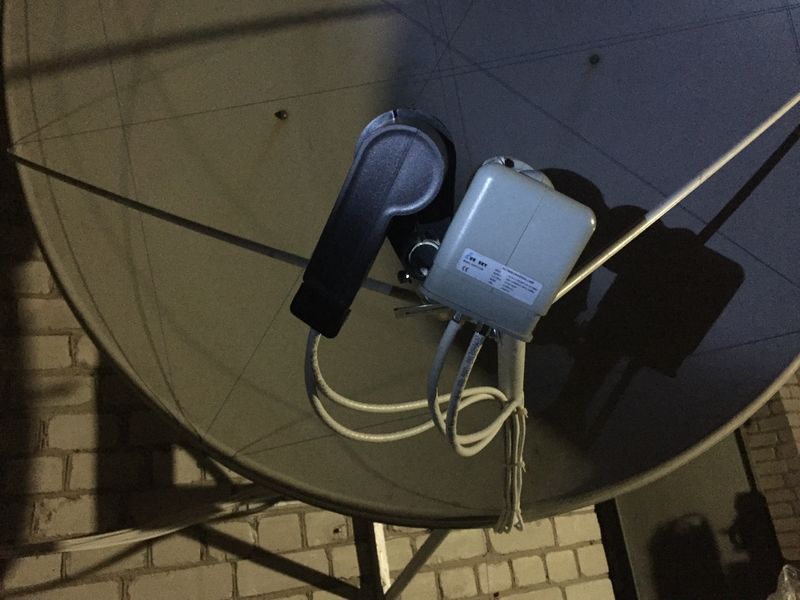

Мультифид 90/86. Большая антенна позволяет установить конверторы обычного размера




Антенна на 90Е собрана
С боями, потерями, но что-то да выудим

_________________
с уважением, Александр Глущенко

Youtube-канал DX приема и ловли FEEd-ов - Телеграм-канал портала ProTV- t.me/protv_ua

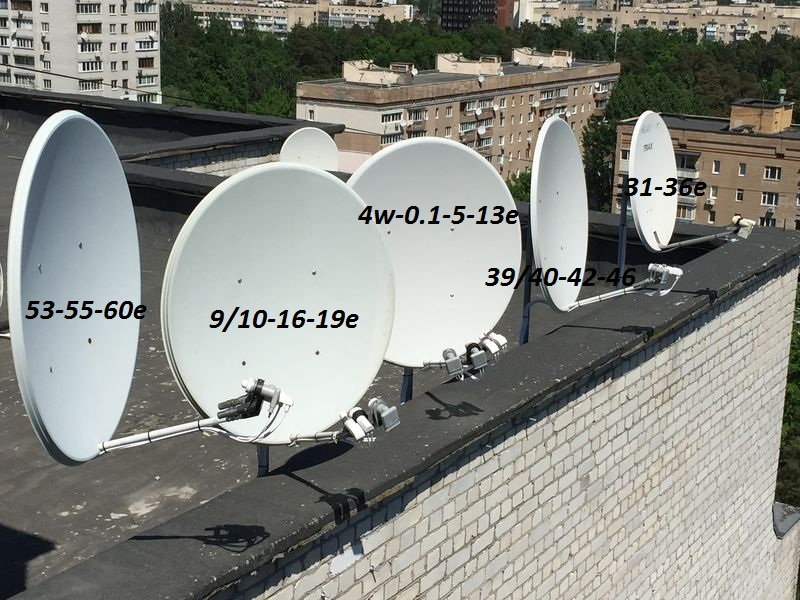

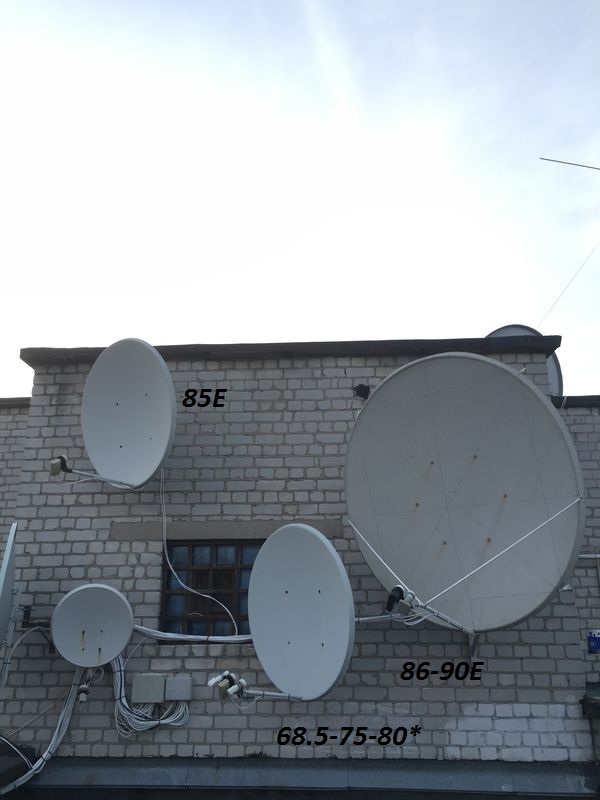

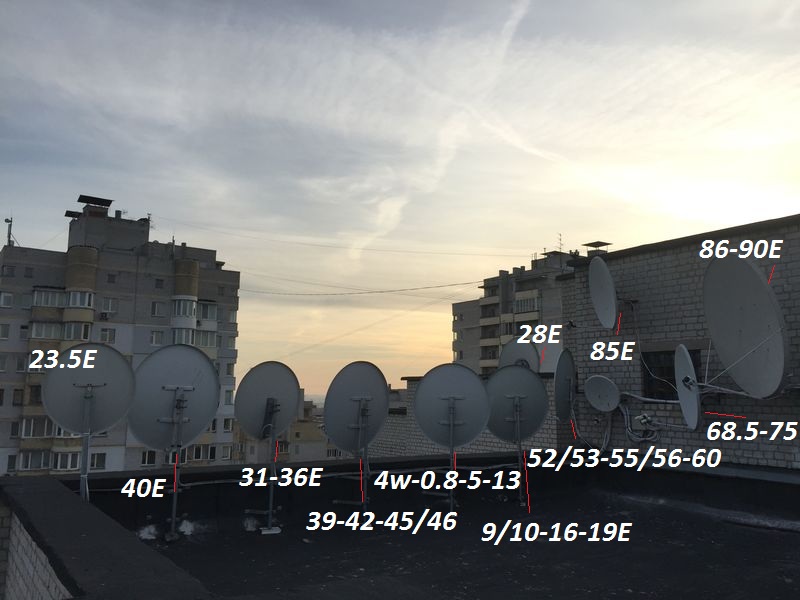

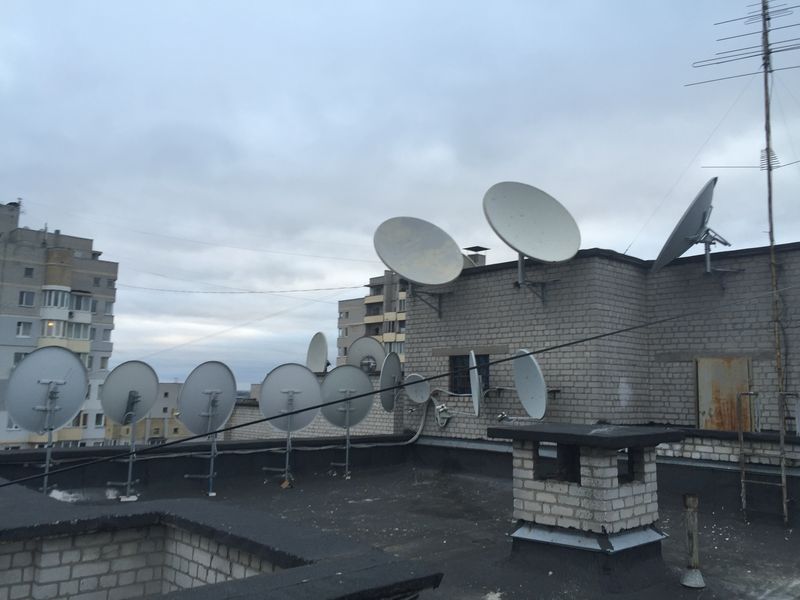

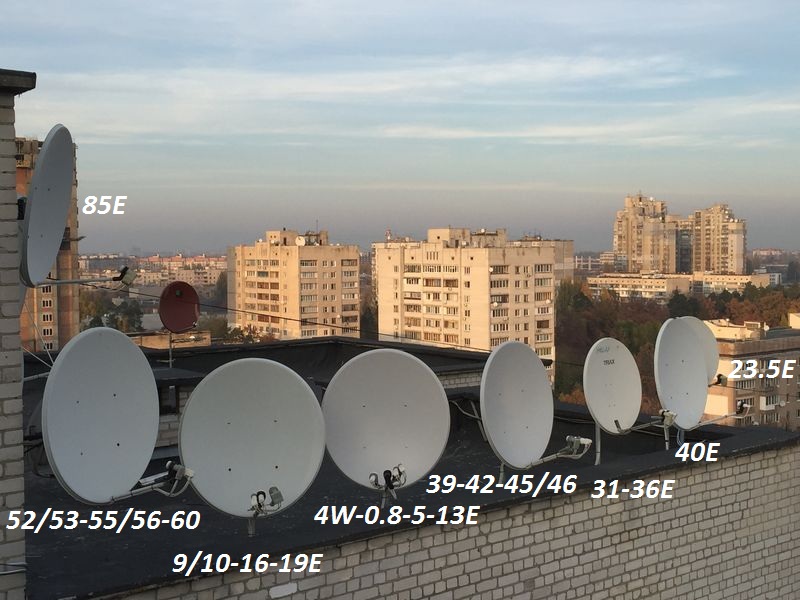

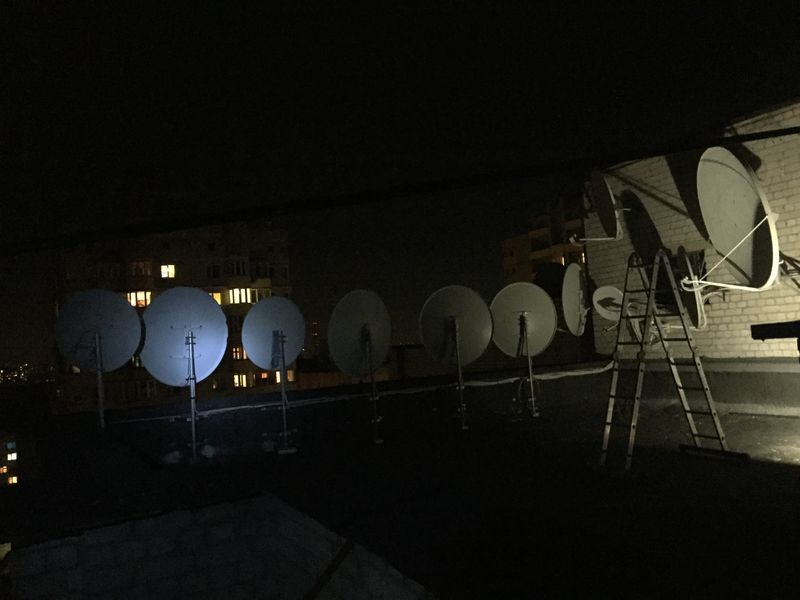

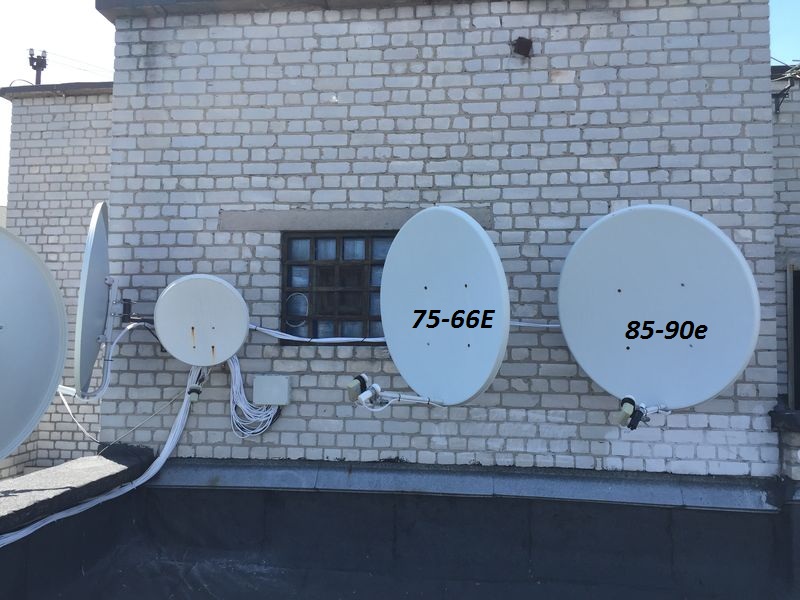

Антенное хозяйство на сегодняшний момент

+ 2шт. 180см прямофокуса в загашнике на 53Е в Си и 58Е в Ку
