 Заголовок сообщения: Мачта для спутниковых антенн.Кропоткин (Краснодарский край)
Сообщение Добавлено: 12 авг 2022, 17:31
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 04 июл 2022, 15:33
Сообщения: 72
Откуда: Kropotkin
Страна: Russia (ru)
Репутация: 0

Повысить репутациюПонизить репутацию
Летом в 2017 году,начал делать свою задумку,а именно хочу поднять офсетную антенну супрал 240 см на высоту 7 м с которой будут просматриваться низкие спутники в моей зоне приема.Решил делать мачту,которая будет квадратной формы из стального уголка высотой 5 м +2.5 м трубы(крепление антенны)Как положено начал работу с подготовки основания.
Первым делом выкопал яму 140 на 140 см глубиной 80 см.






Сварил каркас в яме с закладными пластинами толщиной 10 мм.Связал трубы меж собой арматурой.






И самое сложное заливка бетона.




_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.


Последний раз редактировалось Anamarphoser 12 авг 2022, 17:45, всего редактировалось 1 раз.

Вернуться к началу
 Профиль
Ответить с цитатой
Google


Вернуться к началу
Anamarphoser
 Заголовок сообщения: Мачта для спутниковых антенн.Кропоткин (Краснодарский край)
Сообщение Добавлено: 12 авг 2022, 17:44
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 04 июл 2022, 15:33
Сообщения: 72
Откуда: Kropotkin
Страна: Russia (ru)
Репутация: 0

Повысить репутациюПонизить репутацию
Снял апалубку, слава богу цемент хороший попался,вроде все прекрасно схватывается.а то можно и на ерунду нарваться.


Вложения:

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.
Вернуться к началу
 Профиль
Ответить с цитатой
Anamarphoser
 Заголовок сообщения: Re: Мачта для спутниковых антенн.Кропоткин (Краснодарский кр
Сообщение Добавлено: 12 авг 2022, 17:52
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 04 июл 2022, 15:33
Сообщения: 72
Откуда: Kropotkin
Страна: Russia (ru)
Репутация: 0

Повысить репутациюПонизить репутацию
Начал делать мачту.Основа каркаса из уголка 50*50*5.Высота ее ровно 5 метров- верх мачты это будет будущая площадка для обслуживания антенны. Прикинул на глаз-довольно высоко,пик антенны будет на высоте 8.5 м.
На днях начну делать каркас площадки на мачте. Перемычки буду приварить после подъема в вертикальное состояние,ибо тяжело будет ставить ее на основу. Примерный вес конструкции в соборе будет 400 кг.


Вложения:

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.
Вернуться к началу
 Профиль
Ответить с цитатой
Реклама



Спутниковый ресивет Violet



Журнал о спутниковом ТВ - MEDIASAT


Вернуться к началу
Anamarphoser
 Заголовок сообщения: Re: Мачта для спутниковых антенн.Кропоткин (Краснодарский кр
Сообщение Добавлено: 12 авг 2022, 17:55
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 04 июл 2022, 15:33
Сообщения: 72
Откуда: Kropotkin
Страна: Russia (ru)
Репутация: 0

Повысить репутациюПонизить репутацию
8-)Дела потихоньку идут.скелет готов.


Вложения:

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.
Вернуться к началу
 Профиль
Ответить с цитатой
Anamarphoser
 Заголовок сообщения: Re: Мачта для спутниковых антенн.Кропоткин (Краснодарский кр
Сообщение Добавлено: 12 авг 2022, 17:58
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 04 июл 2022, 15:33
Сообщения: 72
Откуда: Kropotkin
Страна: Russia (ru)
Репутация: 0

Повысить репутациюПонизить репутацию
Сборка каркаса площадки на мачте.


Вложения:

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.
Вернуться к началу
 Профиль
Ответить с цитатой
Anamarphoser
 Заголовок сообщения: Re: Мачта для спутниковых антенн.Кропоткин (Краснодарский кр
Сообщение Добавлено: 12 авг 2022, 18:01
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 04 июл 2022, 15:33
Сообщения: 72
Откуда: Kropotkin
Страна: Russia (ru)
Репутация: 0

Повысить репутациюПонизить репутацию
Каркас готов. Поставил его на место


Вложения:

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.
Вернуться к началу
 Профиль
Ответить с цитатой
Anamarphoser
 Заголовок сообщения: Re: Мачта для спутниковых антенн.Кропоткин (Краснодарский кр
Сообщение Добавлено: 12 авг 2022, 18:04
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 04 июл 2022, 15:33
Сообщения: 72
Откуда: Kropotkin
Страна: Russia (ru)
Репутация: 0

Повысить репутациюПонизить репутацию
8)


Вложения:

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.
Вернуться к началу
 Профиль
Ответить с цитатой
Anamarphoser
 Заголовок сообщения: Re: Мачта для спутниковых антенн.Кропоткин (Краснодарский кр
Сообщение Добавлено: 12 авг 2022, 18:05
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 04 июл 2022, 15:33
Сообщения: 72
Откуда: Kropotkin
Страна: Russia (ru)
Репутация: 0

Повысить репутациюПонизить репутацию
8)


Вложения:

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.
Вернуться к началу
 Профиль
Ответить с цитатой
Anamarphoser
 Заголовок сообщения: Re: Мачта для спутниковых антенн.Кропоткин (Краснодарский кр
Сообщение Добавлено: 12 авг 2022, 18:07
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 04 июл 2022, 15:33
Сообщения: 72
Откуда: Kropotkin
Страна: Russia (ru)
Репутация: 0

Повысить репутациюПонизить репутацию
Накрыл просечкой.скоро финиш.


Вложения:

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.
Вернуться к началу
 Профиль
Ответить с цитатой
Anamarphoser
 Заголовок сообщения: Re: Мачта для спутниковых антенн.Кропоткин (Краснодарский кр
Сообщение Добавлено: 12 авг 2022, 18:09
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 04 июл 2022, 15:33
Сообщения: 72
Откуда: Kropotkin
Страна: Russia (ru)
Репутация: 0

Повысить репутациюПонизить репутацию
8)


Вложения:

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.
Вернуться к началу
 Профиль
Ответить с цитатой
Anamarphoser
 Заголовок сообщения: Re: Мачта для спутниковых антенн.Кропоткин (Краснодарский кр
Сообщение Добавлено: 12 авг 2022, 18:59
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 04 июл 2022, 15:33
Сообщения: 72
Откуда: Kropotkin
Страна: Russia (ru)
Репутация: 0

Повысить репутациюПонизить репутацию
Лесенка готова,обдумывал разные варианты ее размещения,но остановился на простом.


Вложения:

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.
Вернуться к началу
 Профиль
Ответить с цитатой
Anamarphoser
 Заголовок сообщения: Re: Мачта для спутниковых антенн.Кропоткин (Краснодарский кр
Сообщение Добавлено: 12 авг 2022, 19:02
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 04 июл 2022, 15:33
Сообщения: 72
Откуда: Kropotkin
Страна: Russia (ru)
Репутация: 0

Повысить репутациюПонизить репутацию
Пока на металлоломе не нашел подходящую трубостойку, решил покрасить каркас.


Вложения:

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.
Вернуться к началу
 Профиль
Ответить с цитатой
Anamarphoser
 Заголовок сообщения: Re: Мачта для спутниковых антенн.Кропоткин (Краснодарский кр
Сообщение Добавлено: 12 авг 2022, 19:08
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 04 июл 2022, 15:33
Сообщения: 72
Откуда: Kropotkin
Страна: Russia (ru)
Репутация: 0

Повысить репутациюПонизить репутацию
Сварил трубостойку из 102 трубы толщиной 4 мм.мачта готова к эксплуатации.









_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.


Последний раз редактировалось Anamarphoser 14 авг 2022, 10:02, всего редактировалось 1 раз.

Вернуться к началу
 Профиль
Ответить с цитатой
Anamarphoser
 Заголовок сообщения: Re: Мачта для спутниковых антенн.Кропоткин (Краснодарский кр
Сообщение Добавлено: 12 авг 2022, 19:32
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 04 июл 2022, 15:33
Сообщения: 72
Откуда: Kropotkin
Страна: Russia (ru)
Репутация: 0

Повысить репутациюПонизить репутацию
8)


Вложения:

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.
Вернуться к началу
 Профиль
Ответить с цитатой
Anamarphoser
 Заголовок сообщения: Re: Мачта для спутниковых антенн.Кропоткин (Краснодарский кр
Сообщение Добавлено: 20 авг 2022, 17:16
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 04 июл 2022, 15:33
Сообщения: 72
Откуда: Kropotkin
Страна: Russia (ru)
Репутация: 0

Повысить репутациюПонизить репутацию

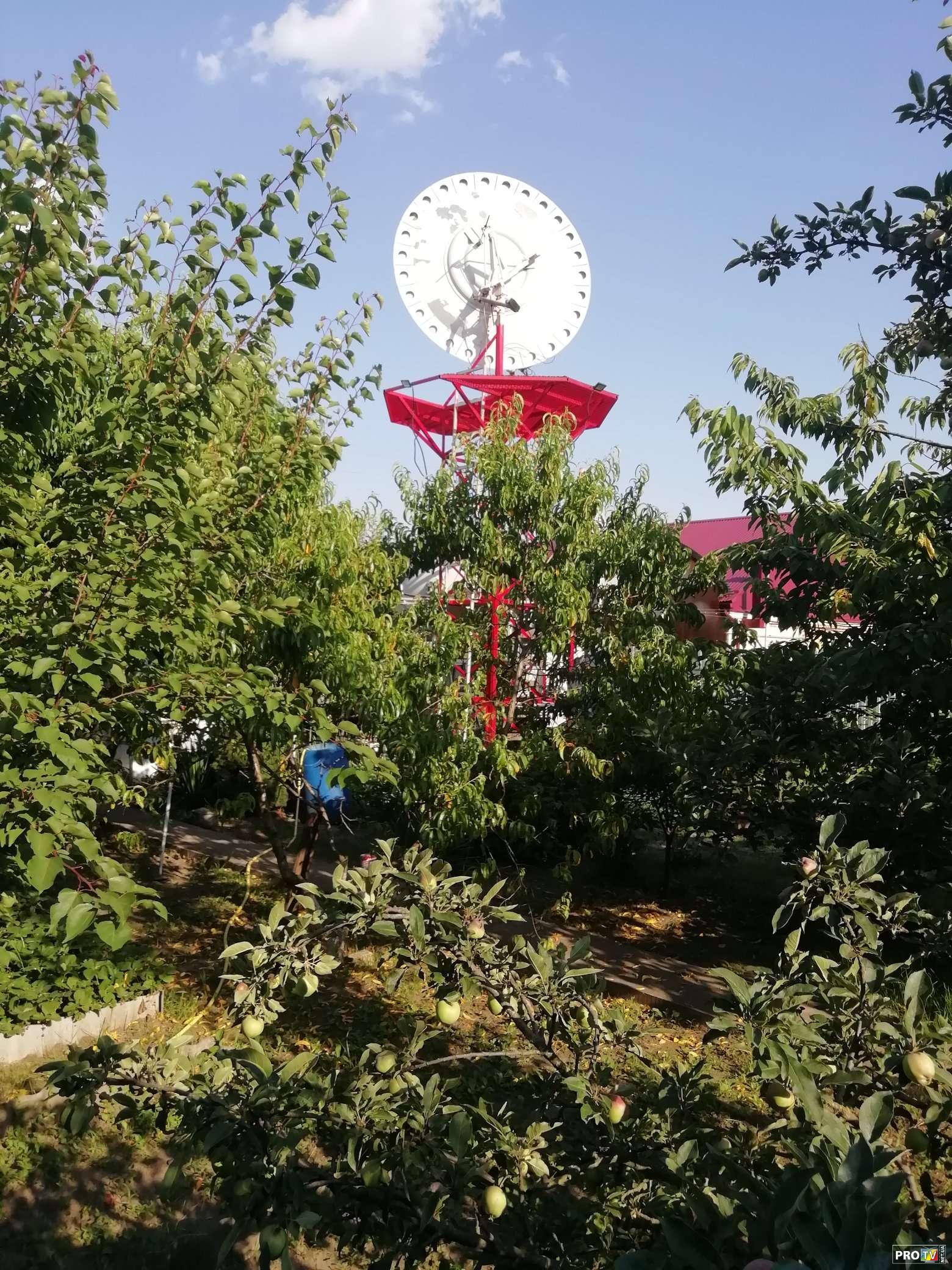

20.08.2022 8)
