 Заголовок сообщения: Установка Польской офсетной антенны LAMINAS 2,4m на мачту.
Сообщение Добавлено: 06 ноя 2022, 21:13
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1256
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 147

Повысить репутациюПонизить репутацию
В этой теме будет показан поэтапный ход работы.

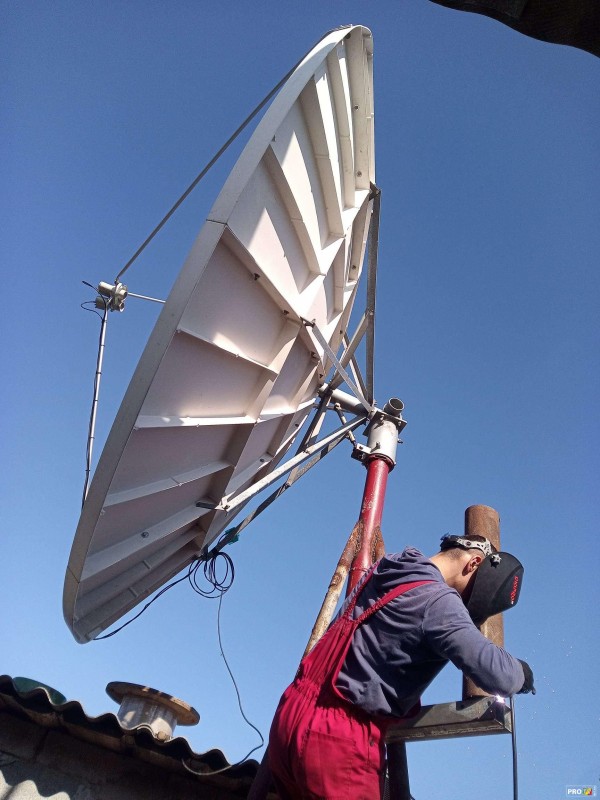

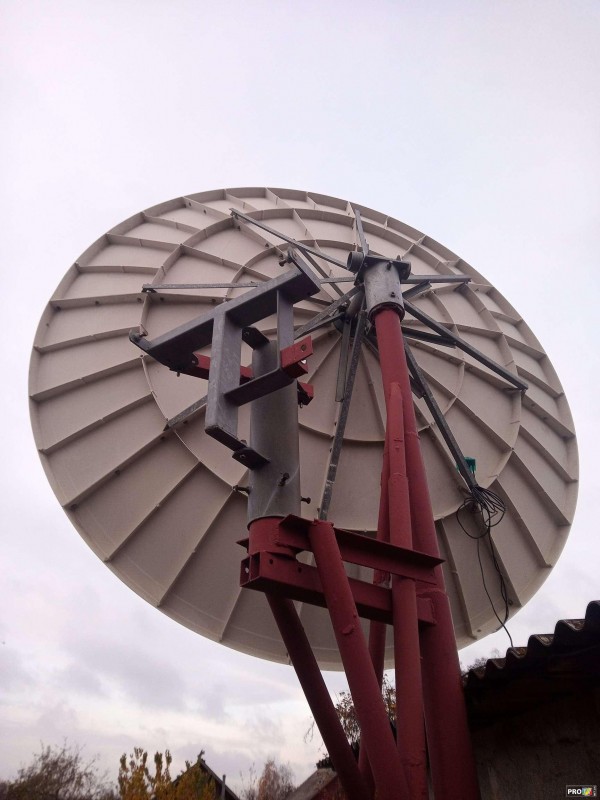

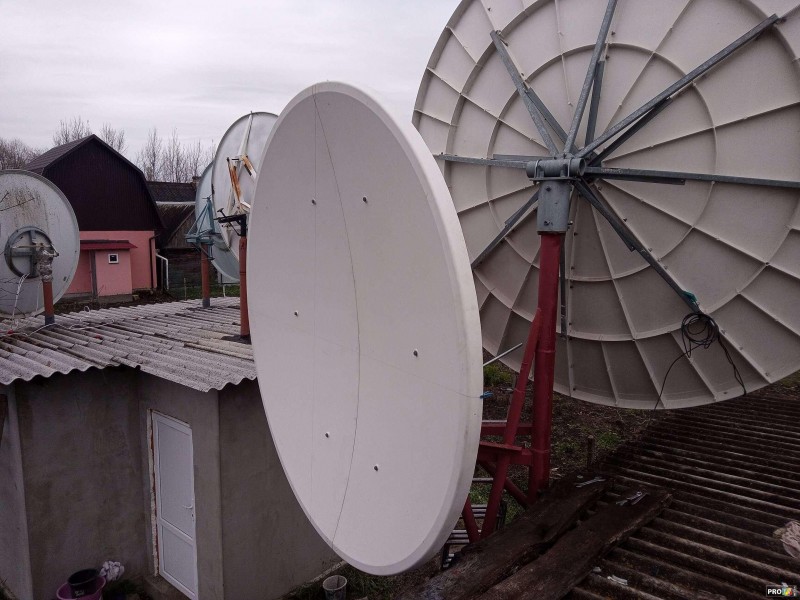

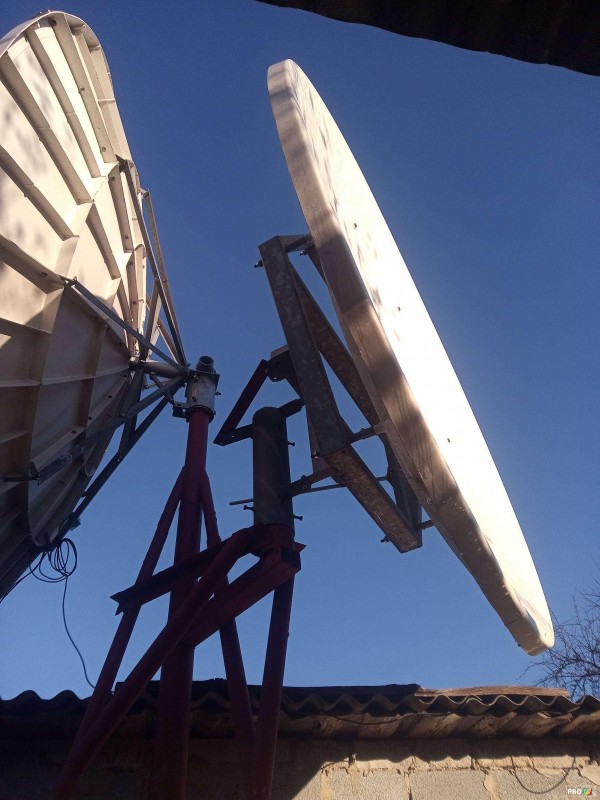

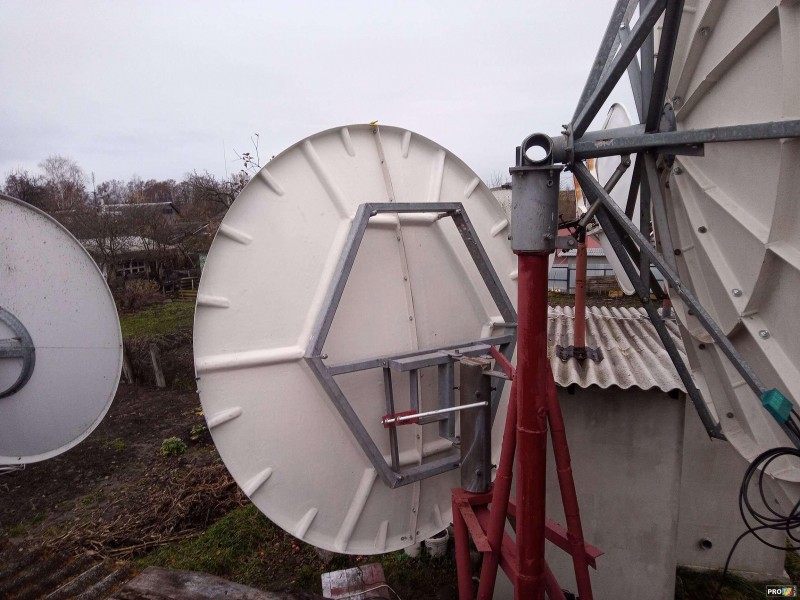

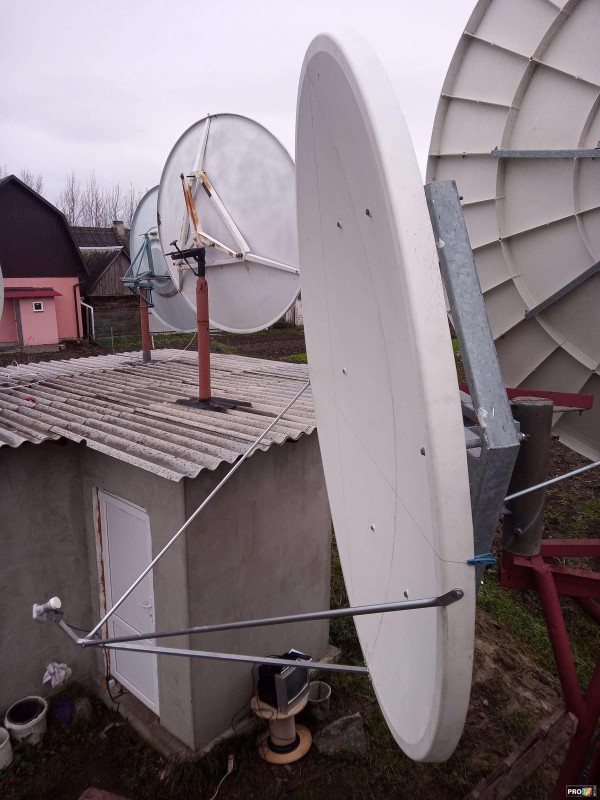

Установка кранштейна на действующую мачту и сбока на нем антенны LAMINAS 2,4m (240*270см)


Вложения:











_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum
Вернуться к началу
 Профиль
Ответить с цитатой


Вернуться к началу
 Заголовок сообщения: Re: Установка Польской офсетной антенны LAMINAS 2,4m на мачт
Сообщение Добавлено: 06 ноя 2022, 21:38
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1256
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 147

Повысить репутациюПонизить репутацию

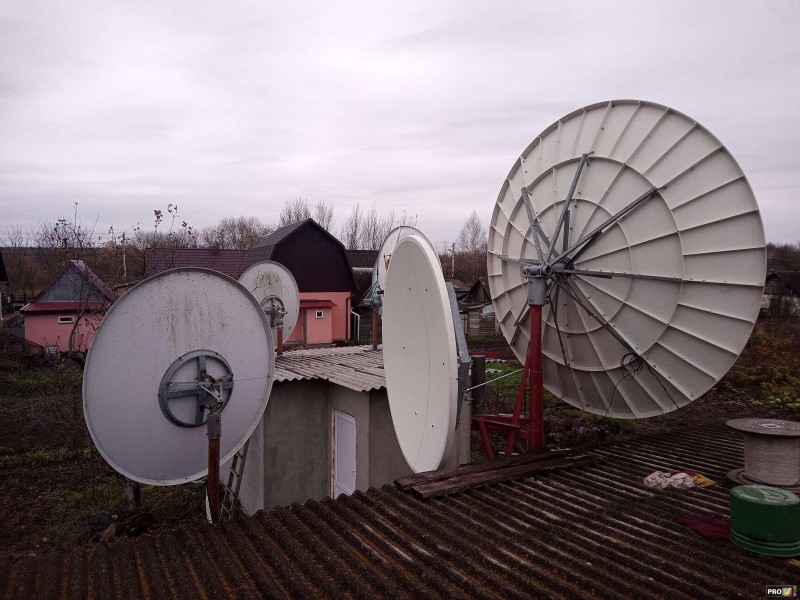

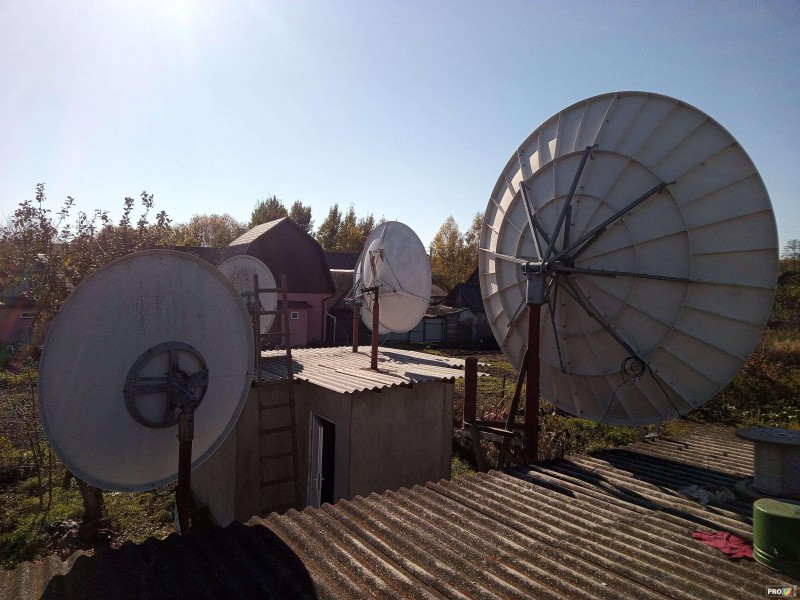

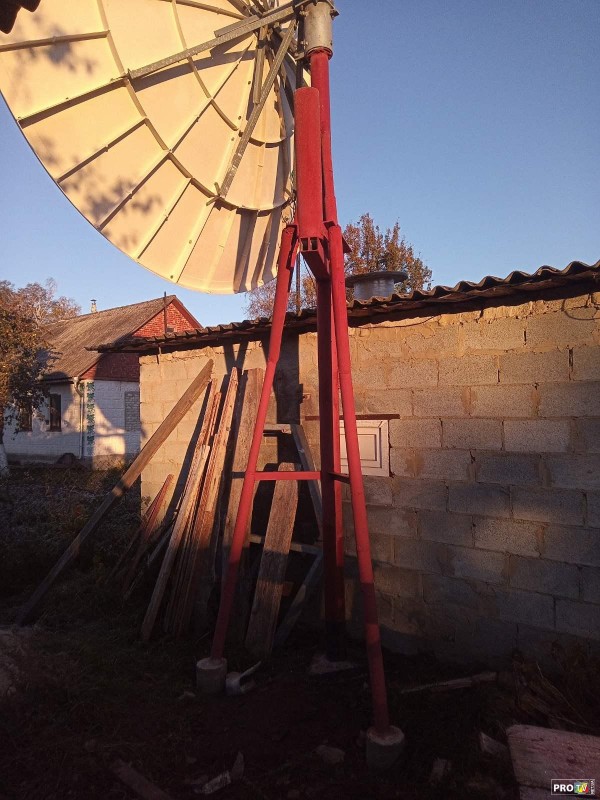

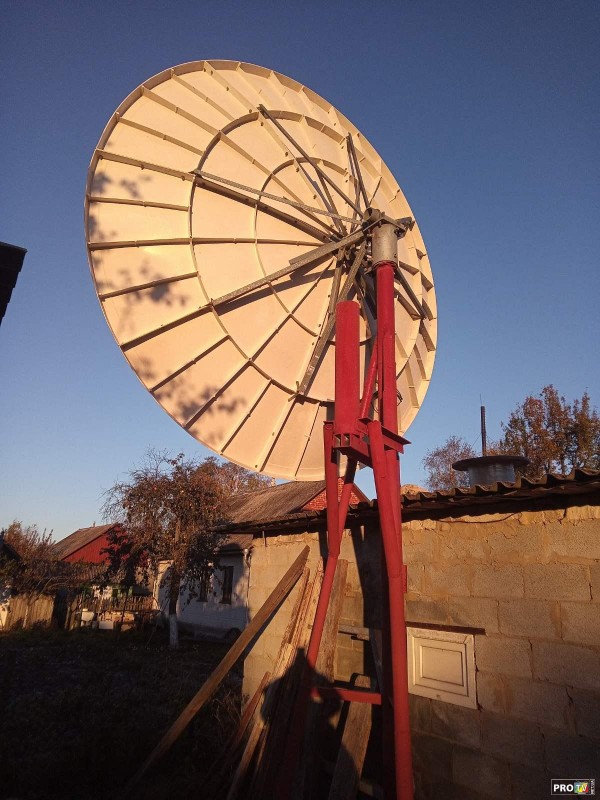

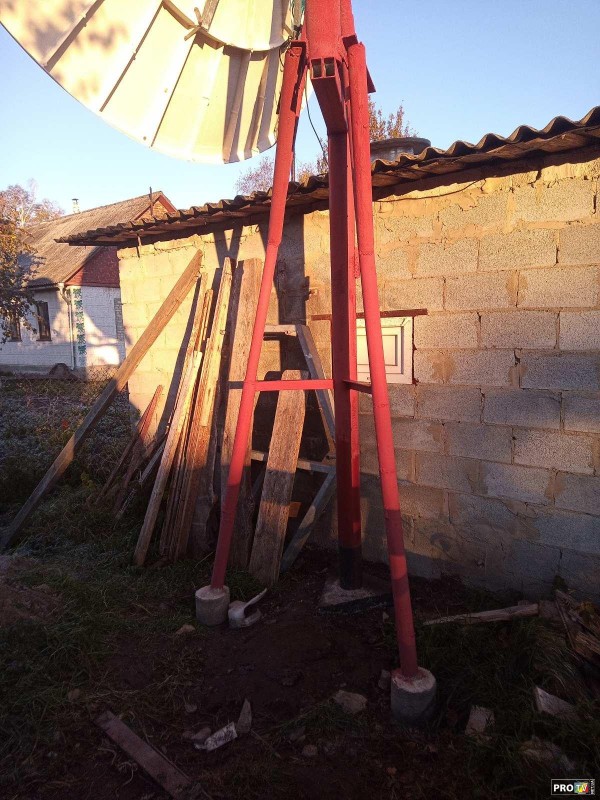

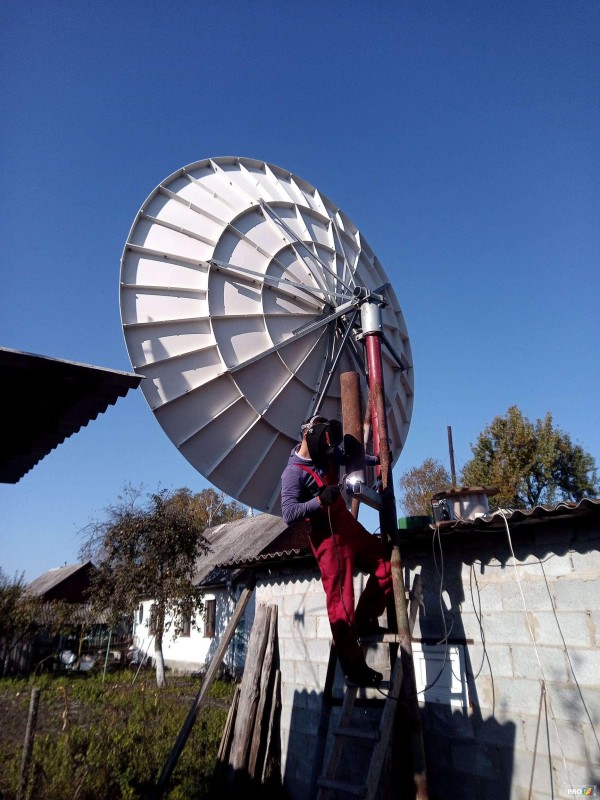

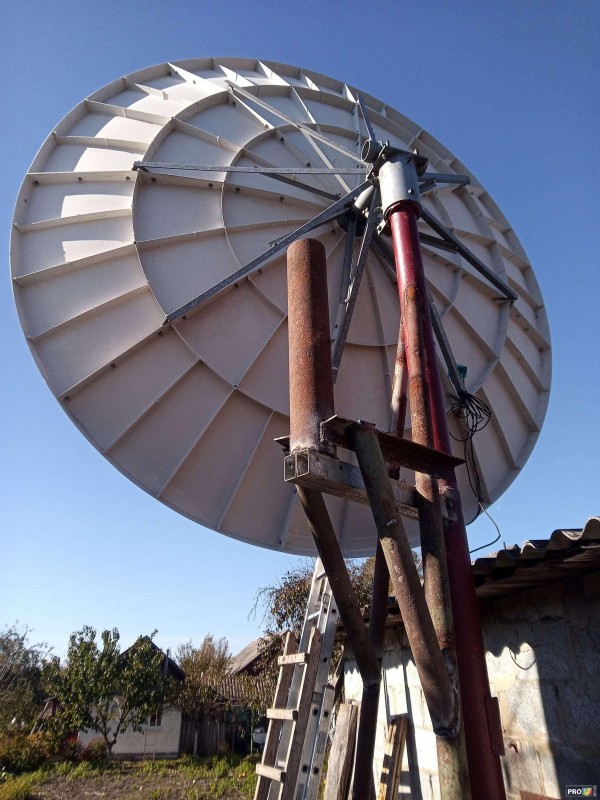

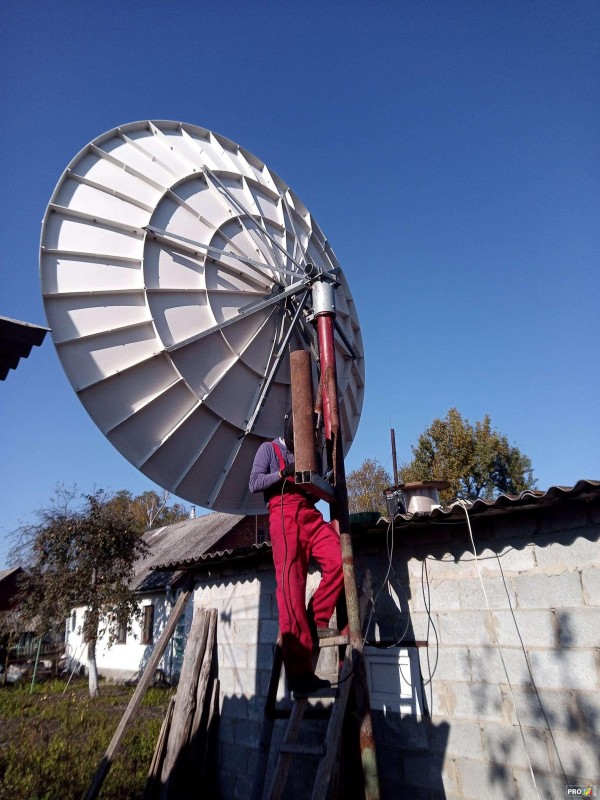

И так,кто помнит мы этим летом построили мачту под Prodelien 3,7m ....

viewtopic.php?p=136069#p136069

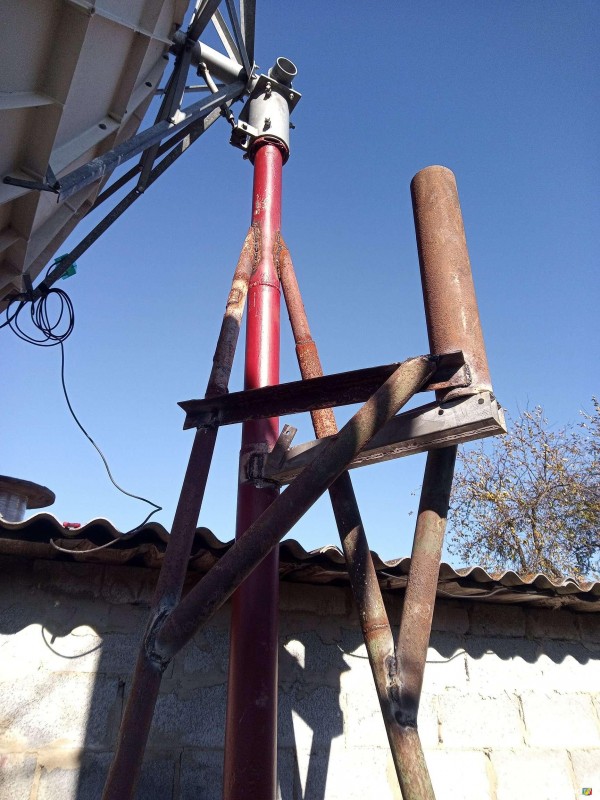

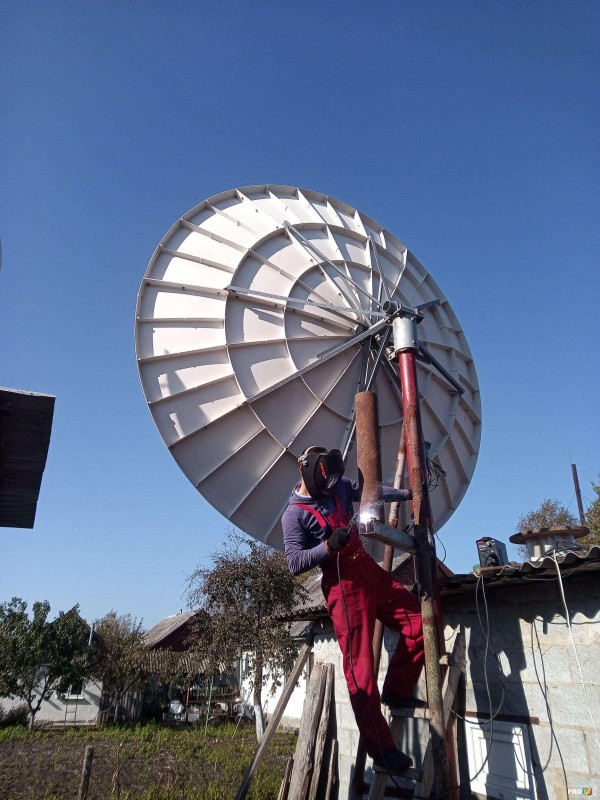

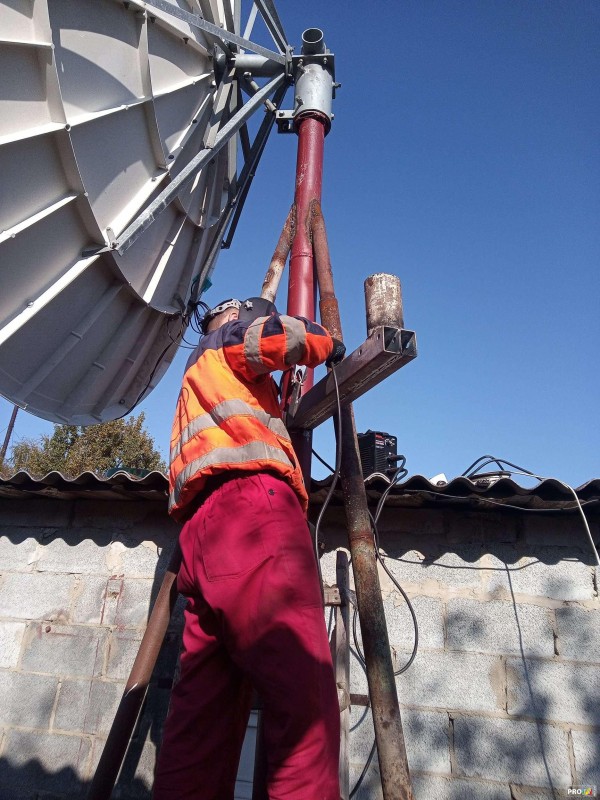

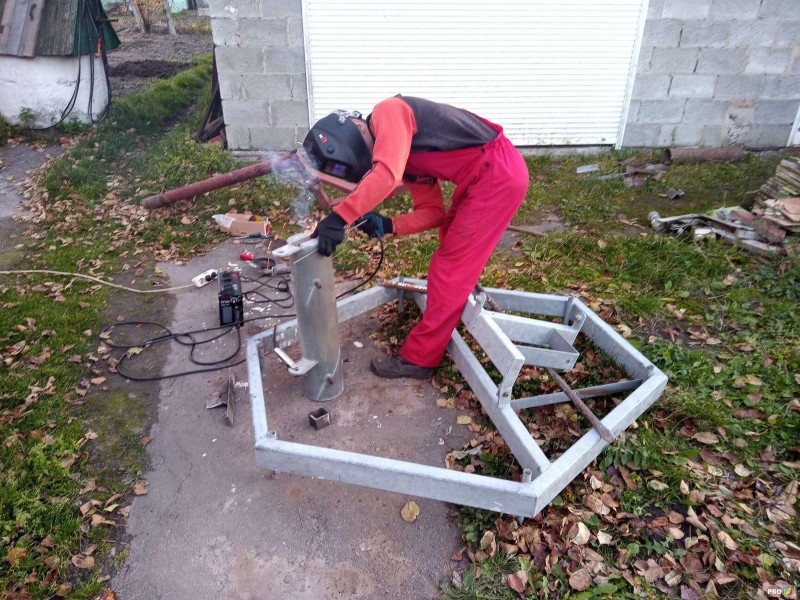

Как и планировали -дополнительно приварим к ней кранштейн для LAMINAS 2,4m



















ПРОДОЛЖЕНИЕ СЛЕДУЕТ.....

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Установка Польской офсетной антенны LAMINAS 2,4m на мачт
Сообщение Добавлено: 06 ноя 2022, 21:57
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1256
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 147

Повысить репутациюПонизить репутацию

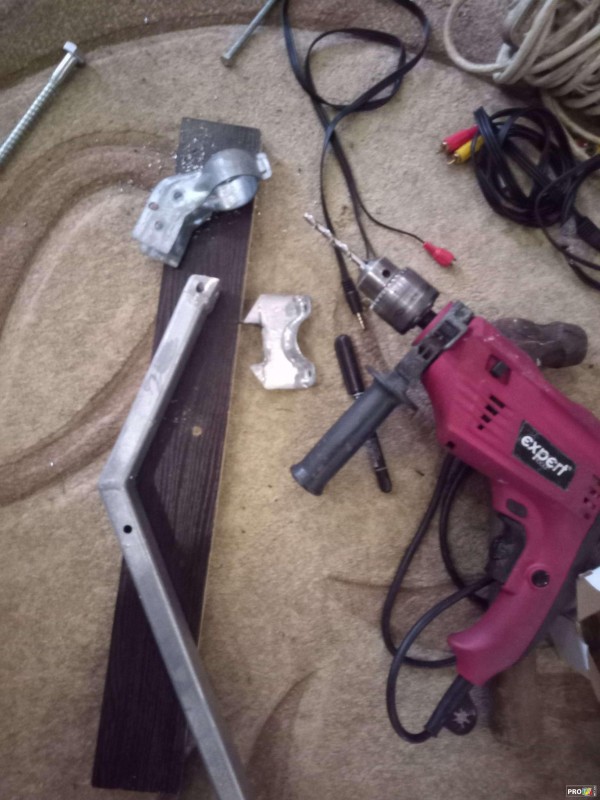

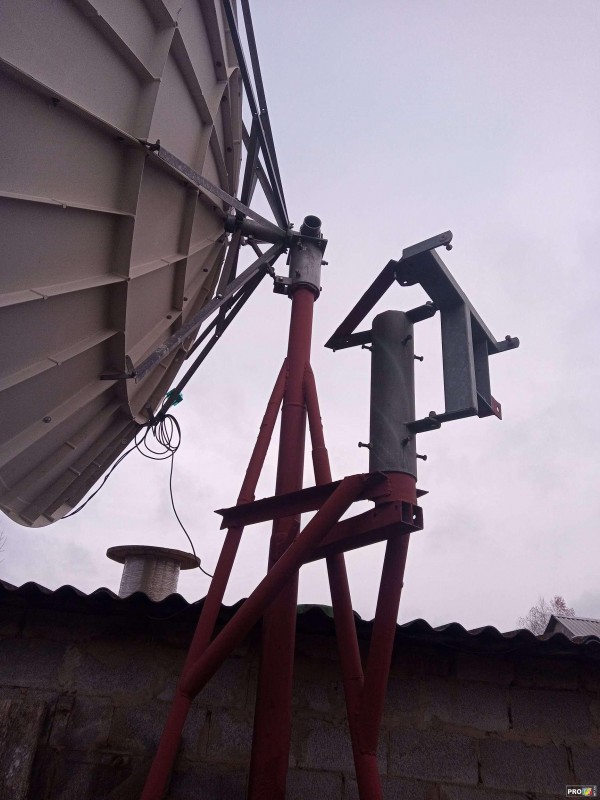

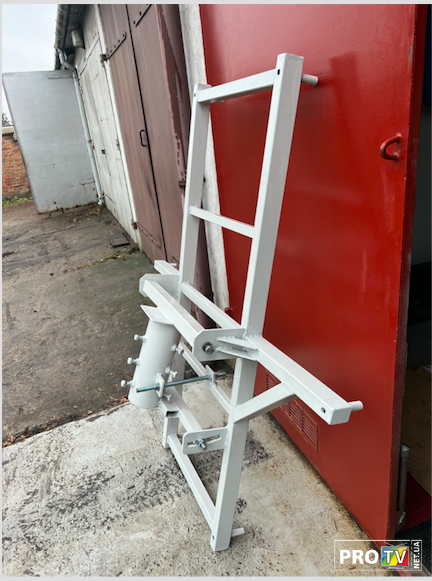

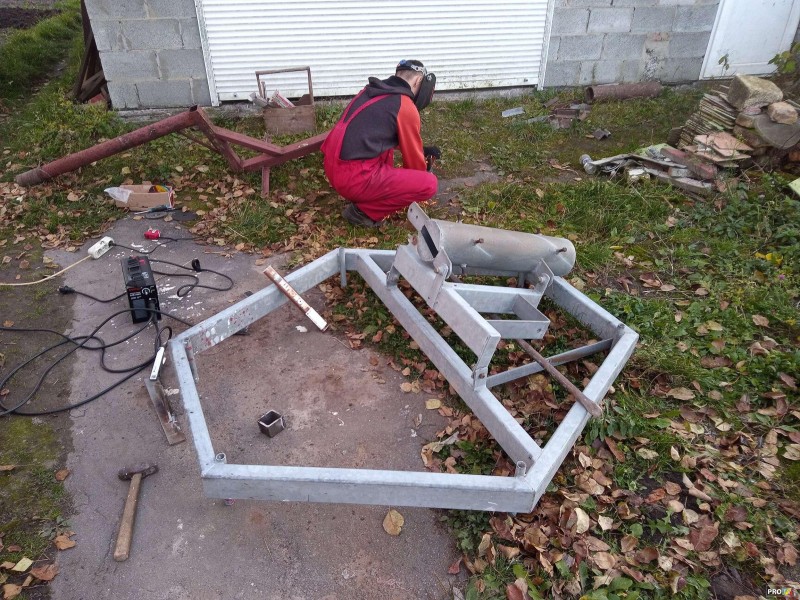

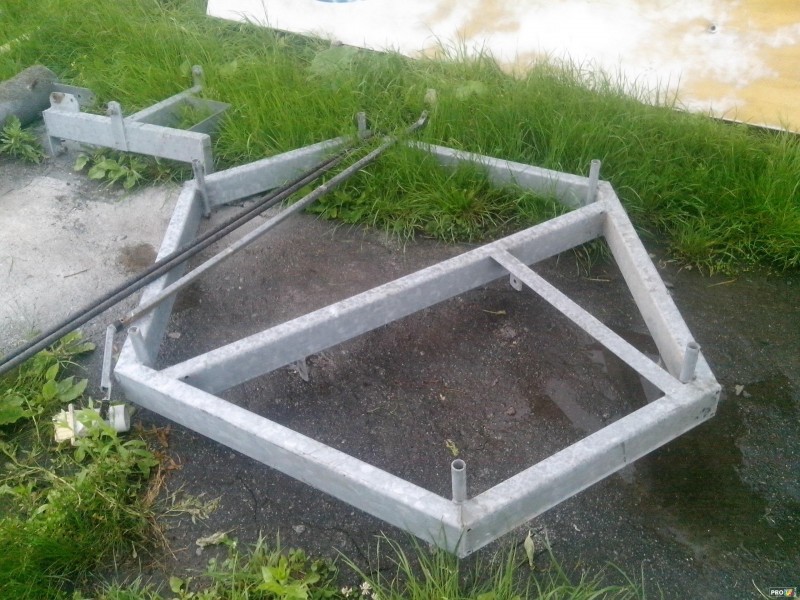

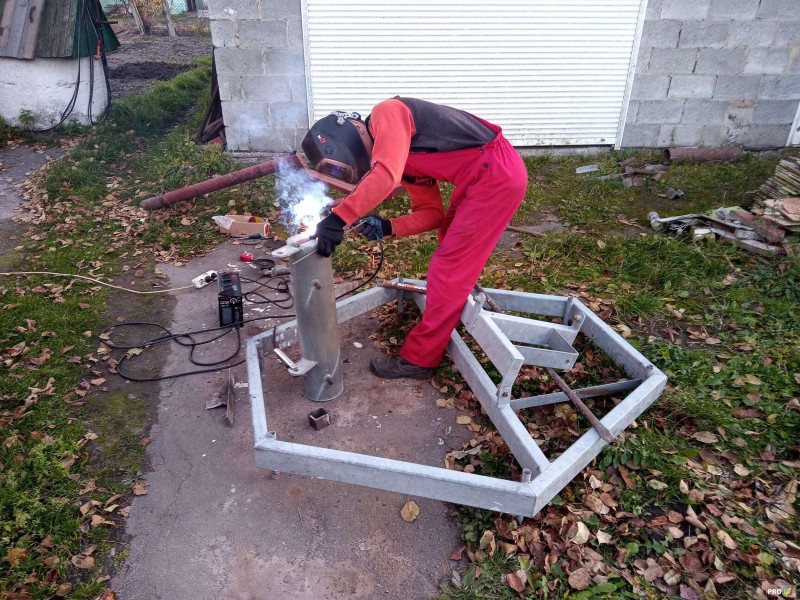

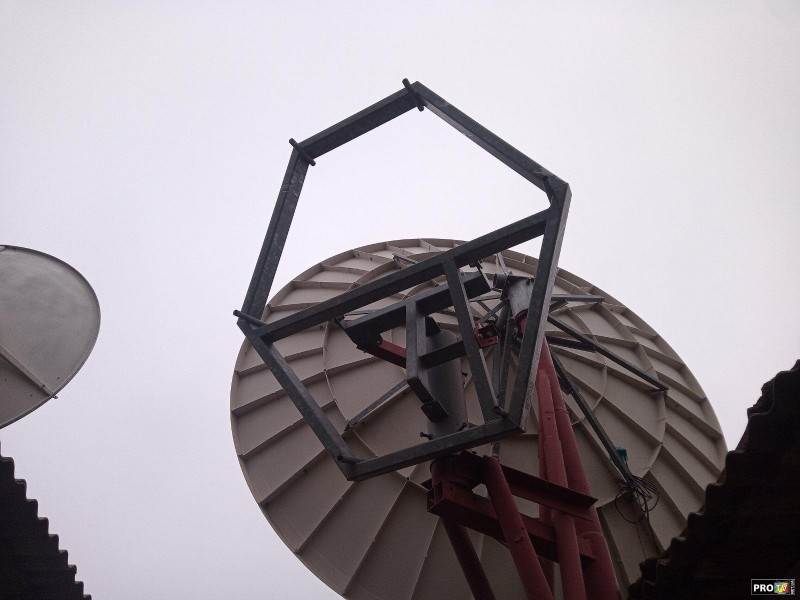

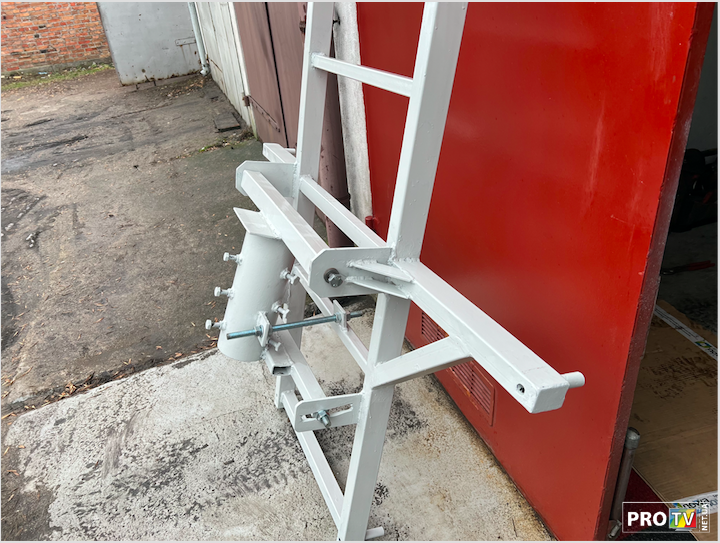

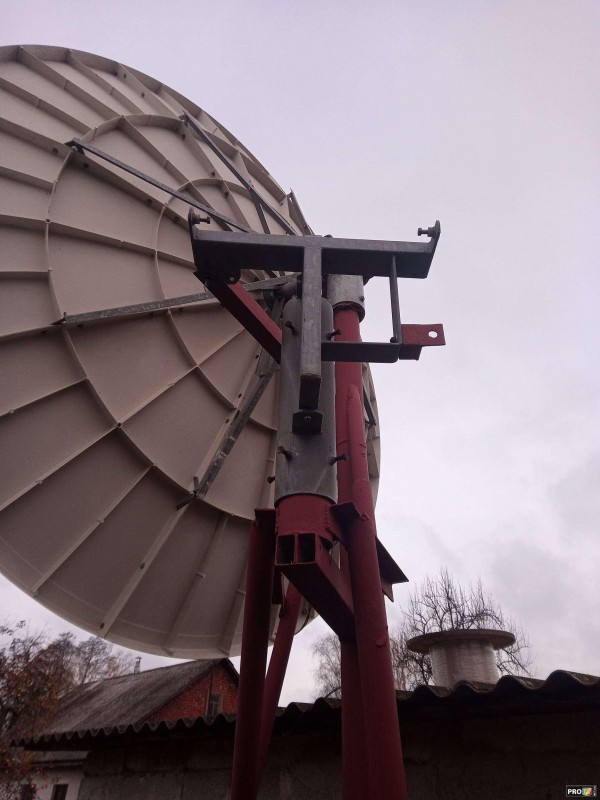

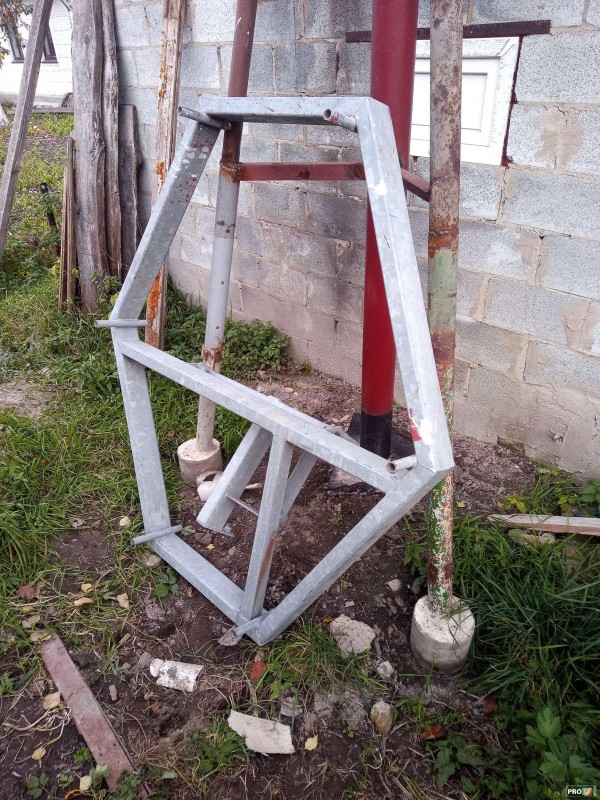

Подготовка к установке (модернизация) азимутального подвеса от антенны LAMINAS 2,4m


Вложения:





_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum
Вернуться к началу
 Профиль
Ответить с цитатой



Спутниковый ресивет Violet



Журнал о спутниковом ТВ - MEDIASAT




Вернуться к началу
 Заголовок сообщения: Re: Установка Польской офсетной антенны LAMINAS 2,4m на мачт
Сообщение Добавлено: 06 ноя 2022, 22:35
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1256
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 147

Повысить репутациюПонизить репутацию

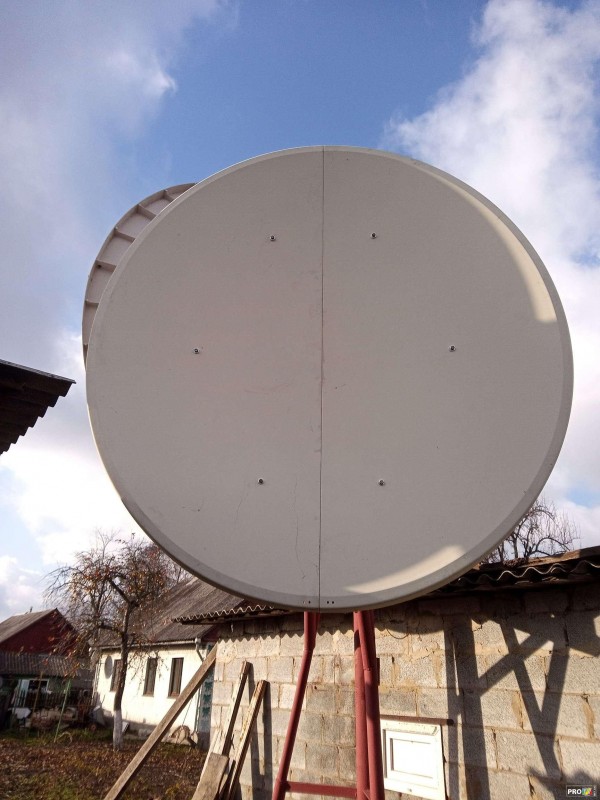

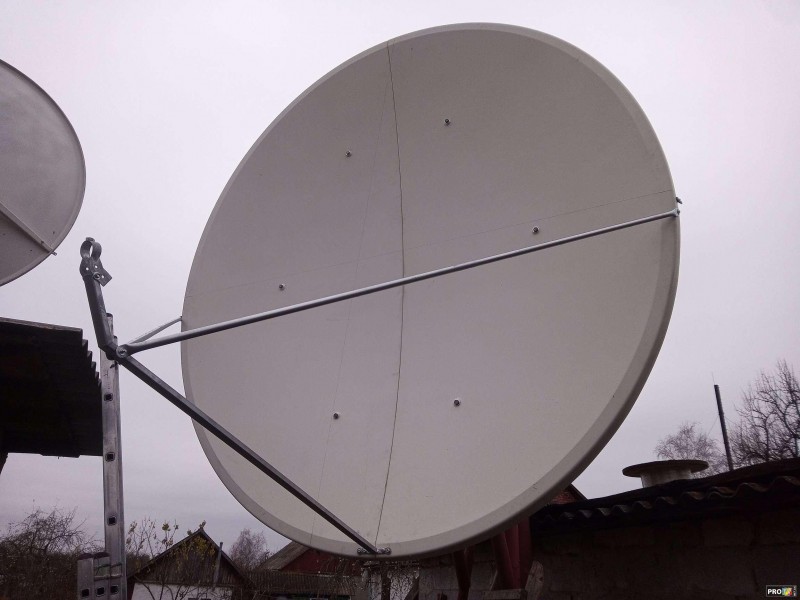

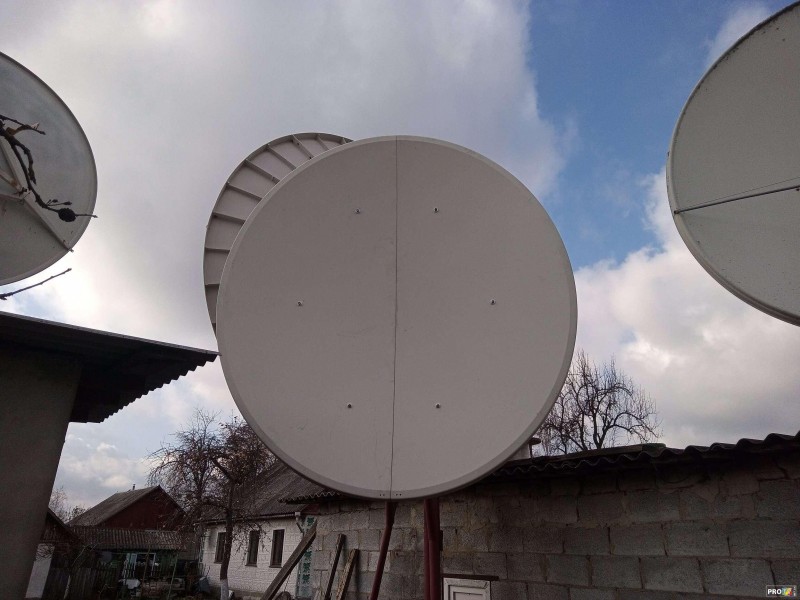

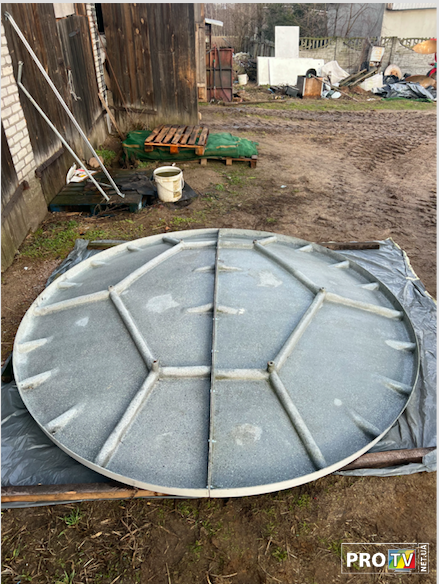

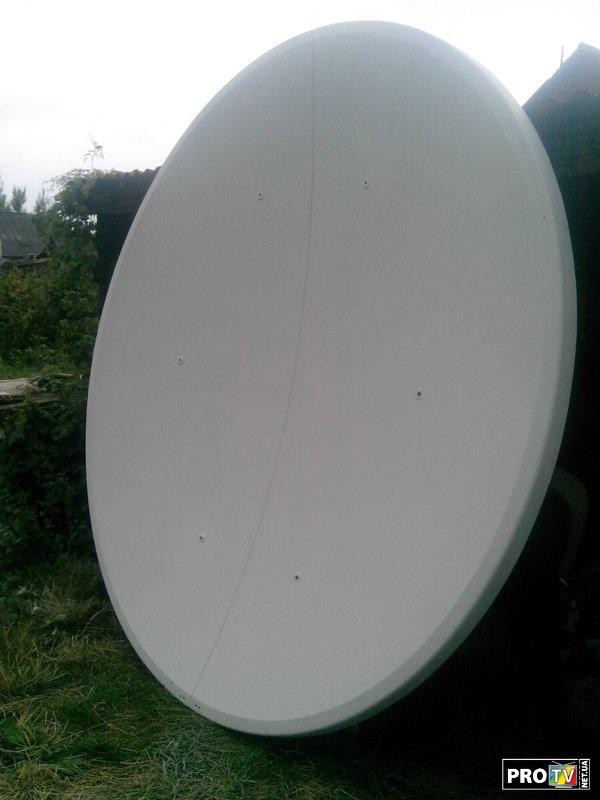

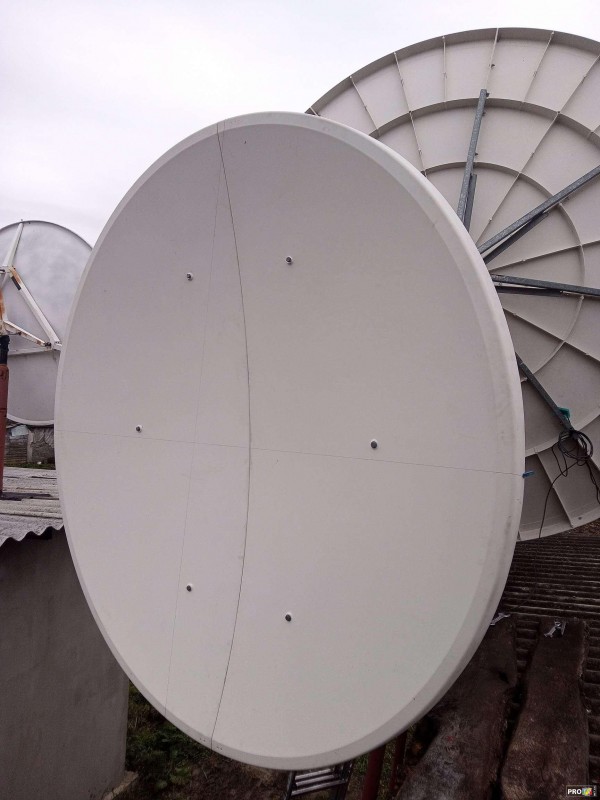

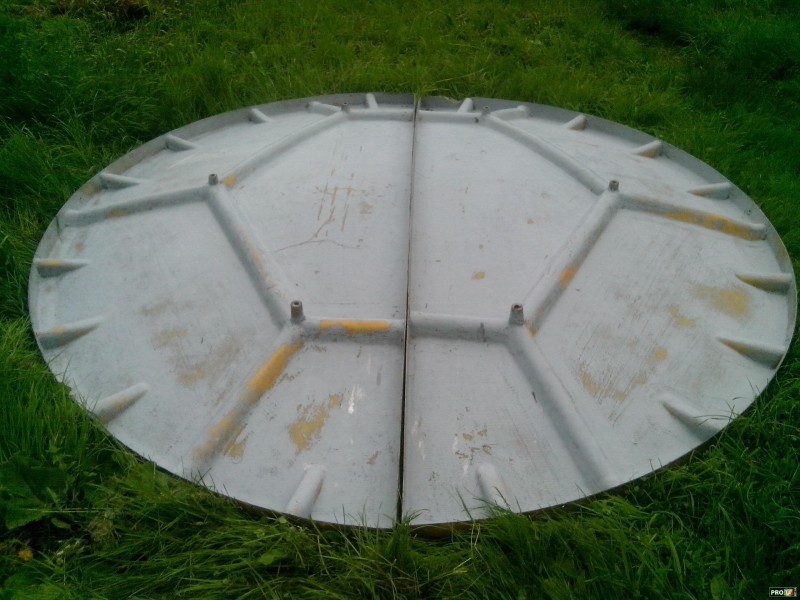

Немного про антенну......

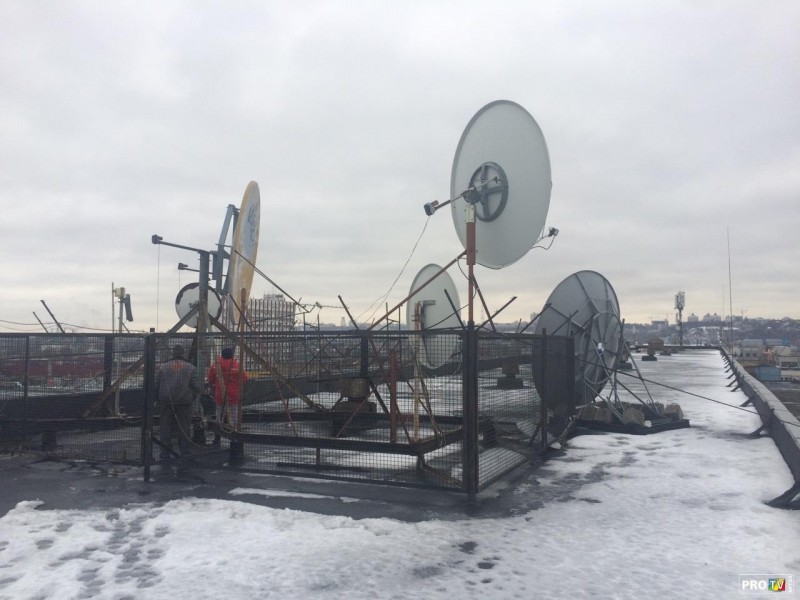

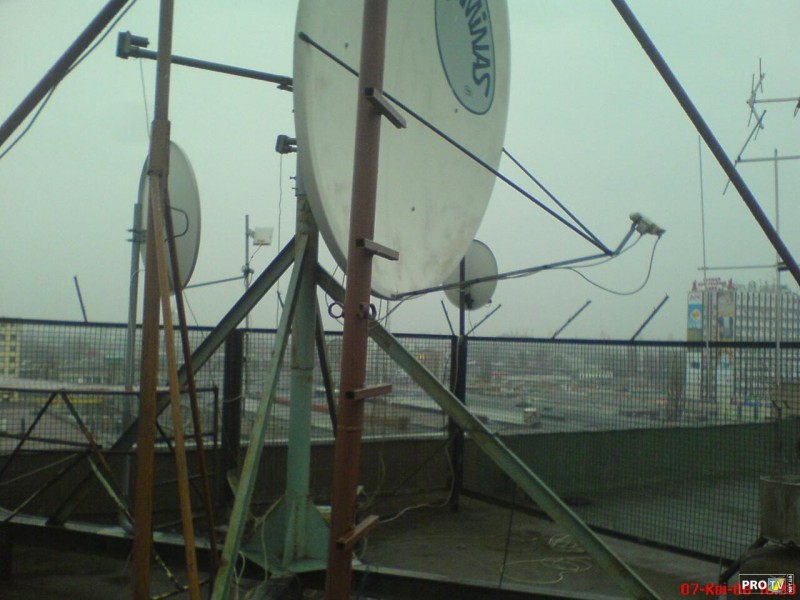

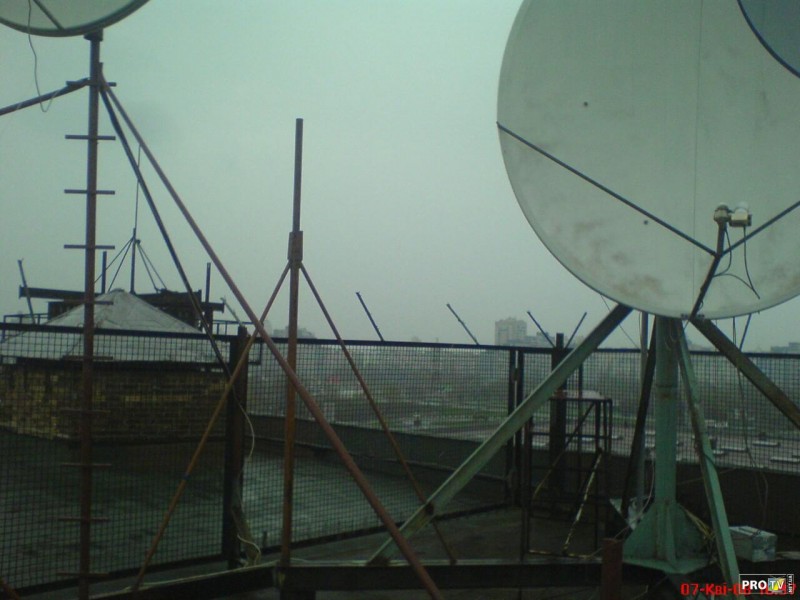

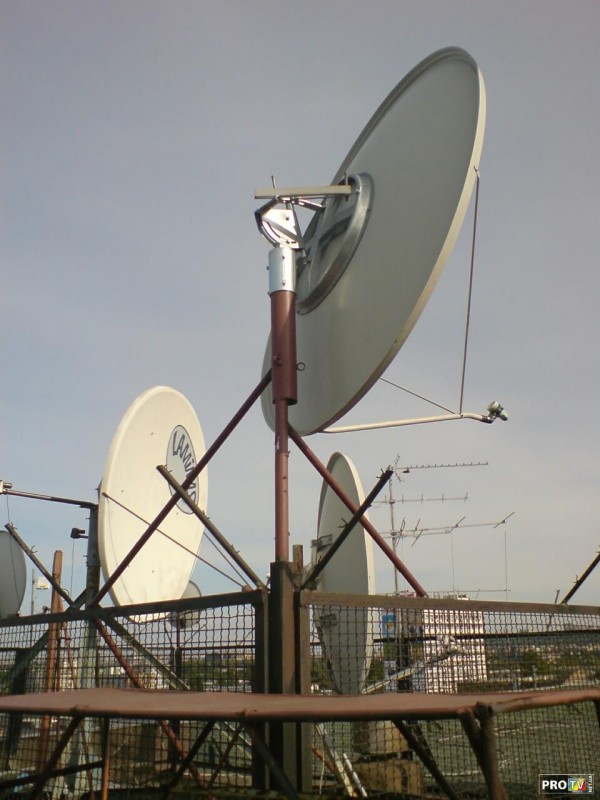

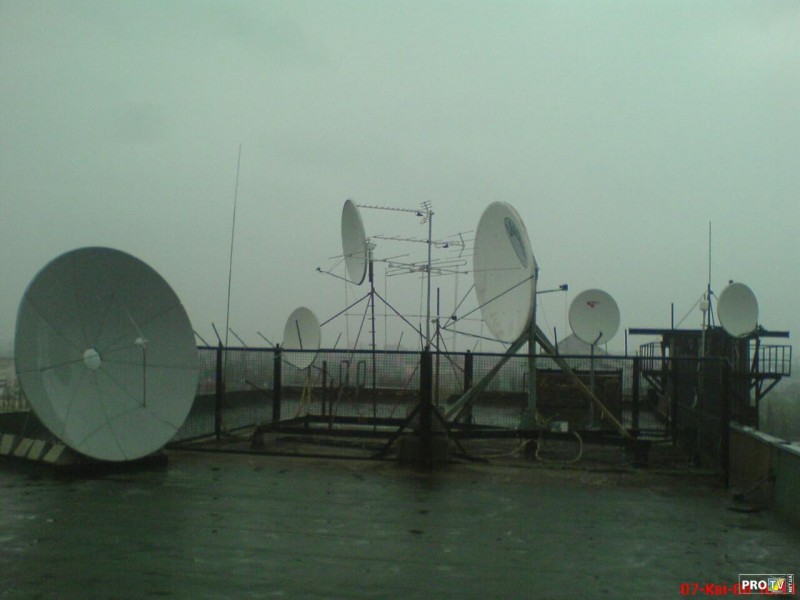

Данный офсет был установлен в конце 90х на площадке телекомпании 2+2
В те времена они назывались: мовна компанія "Дельта"







Спустя много лет,антенну передали в наш Спутниковый приют.

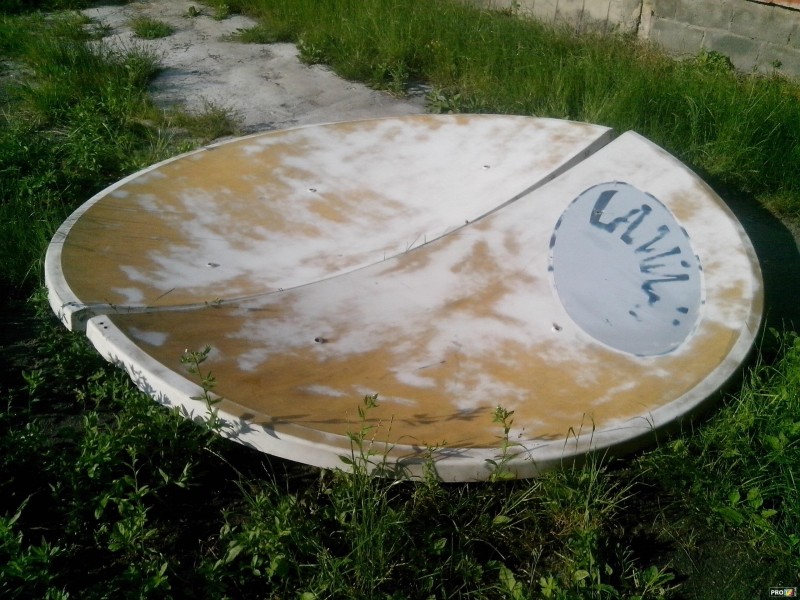

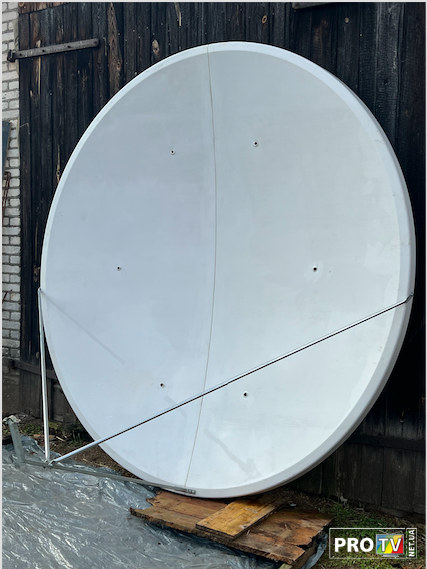

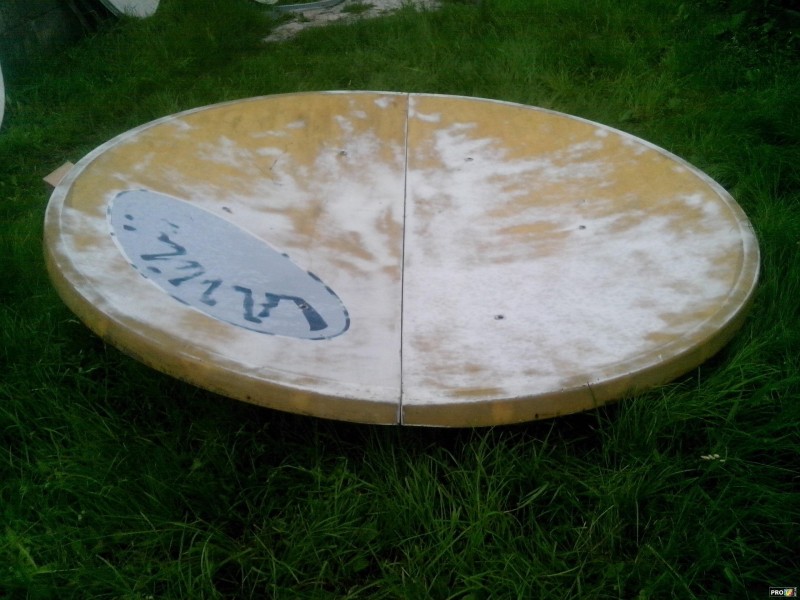

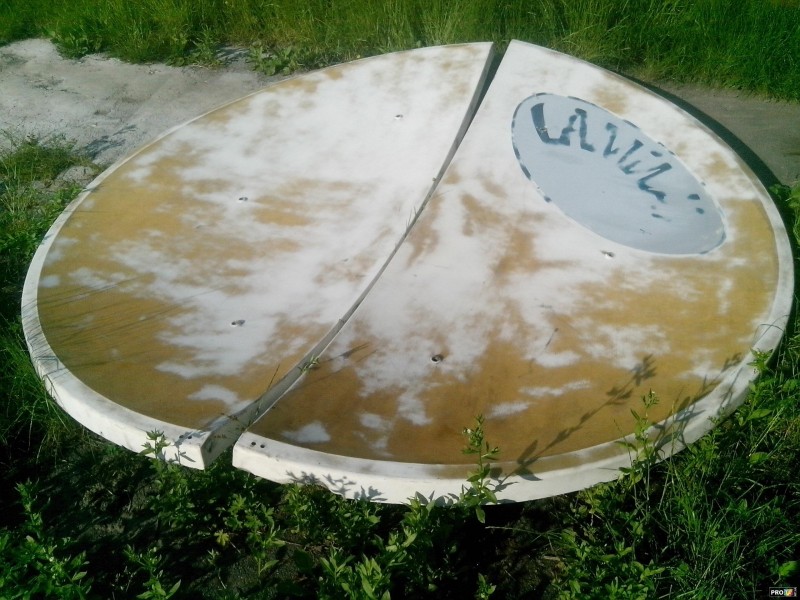

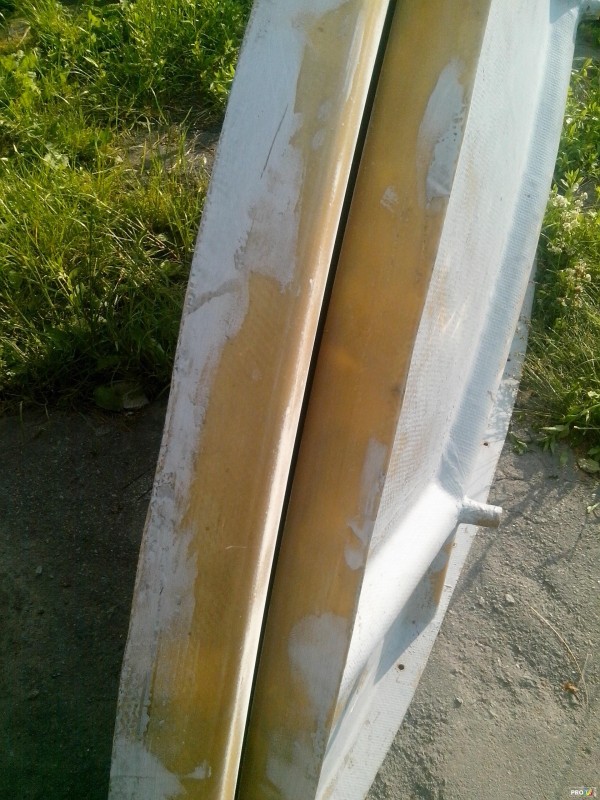

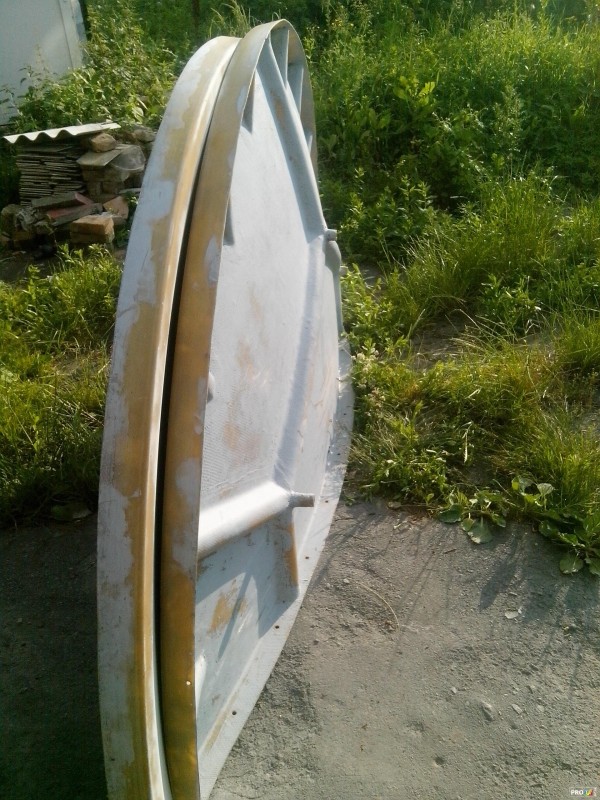

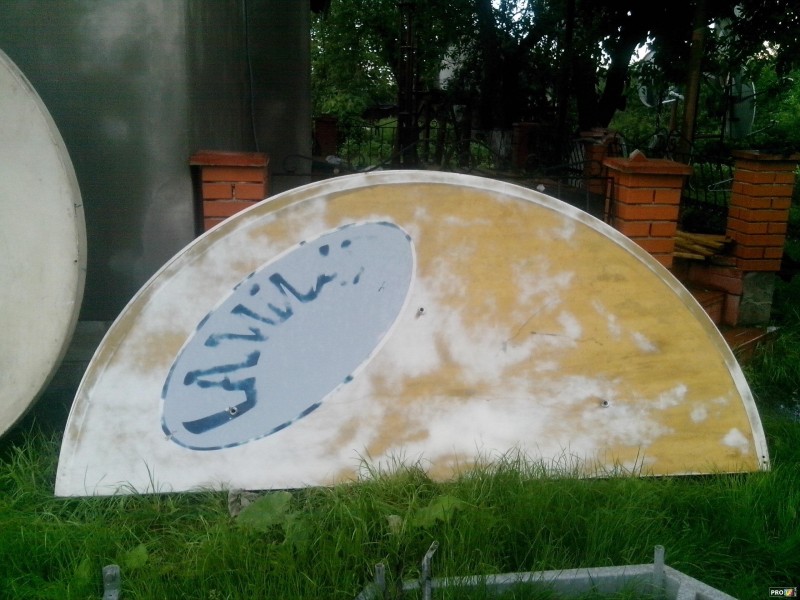

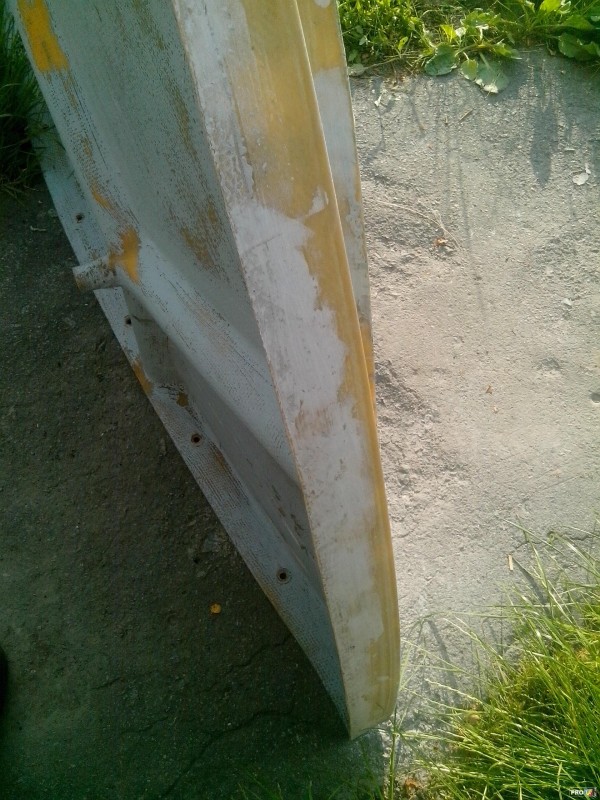

На фото чётко видно как с неё выгорела краска за 20 лет,где оголилось эпоксидное покрытие.....







После приезда ,через несколько месяцев антенна LAMINAS 2,4m была полностью реставрирована:
viewtopic.php?p=135152#p135152

Вложения:


_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Установка Польской офсетной антенны LAMINAS 2,4m на мачт
Сообщение Добавлено: 06 ноя 2022, 23:06
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1256
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 147

Повысить репутациюПонизить репутацию
Подготовительные моменты....










Продолжение Следует.......

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Установка Польской офсетной антенны LAMINAS 2,4m на мачт
Сообщение Добавлено: 07 ноя 2022, 07:50
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1256
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 147

Повысить репутациюПонизить репутацию

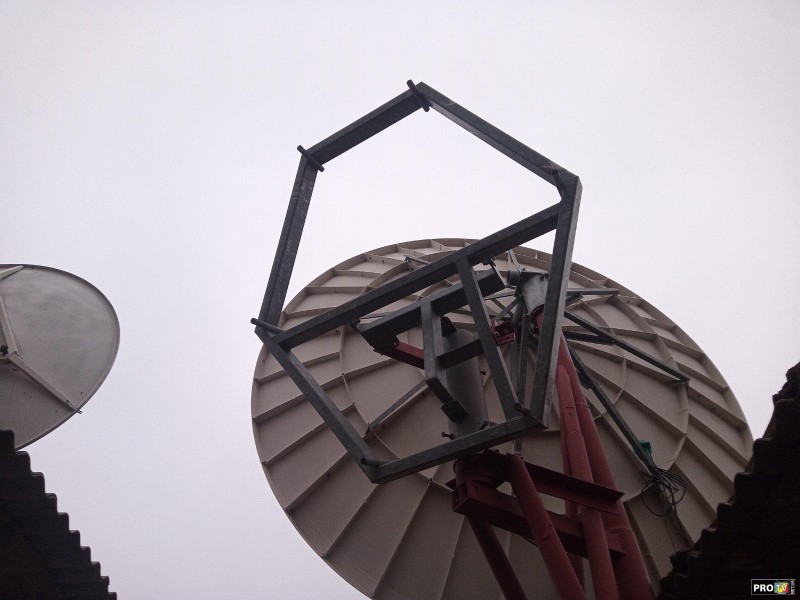

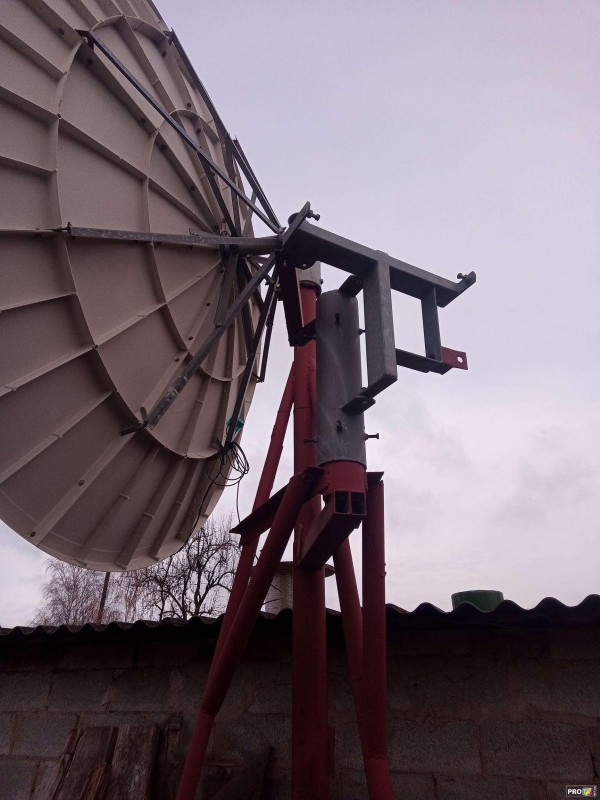

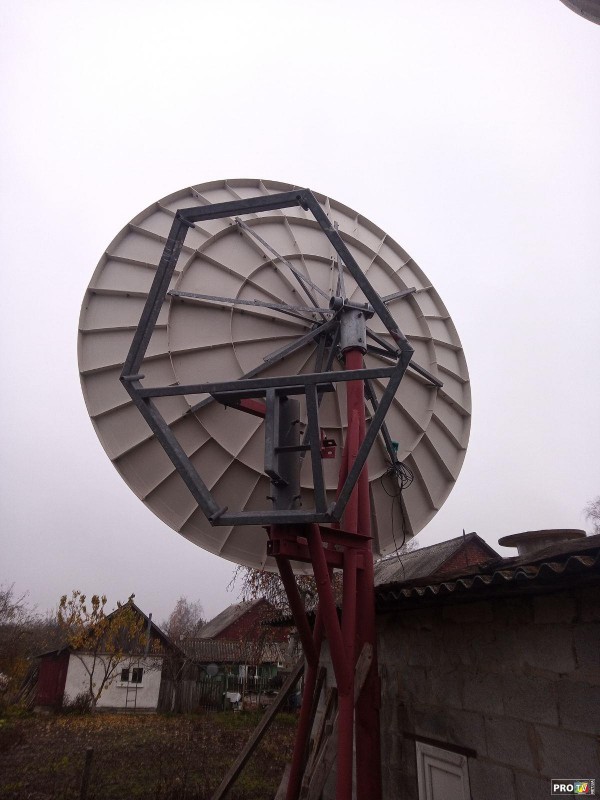

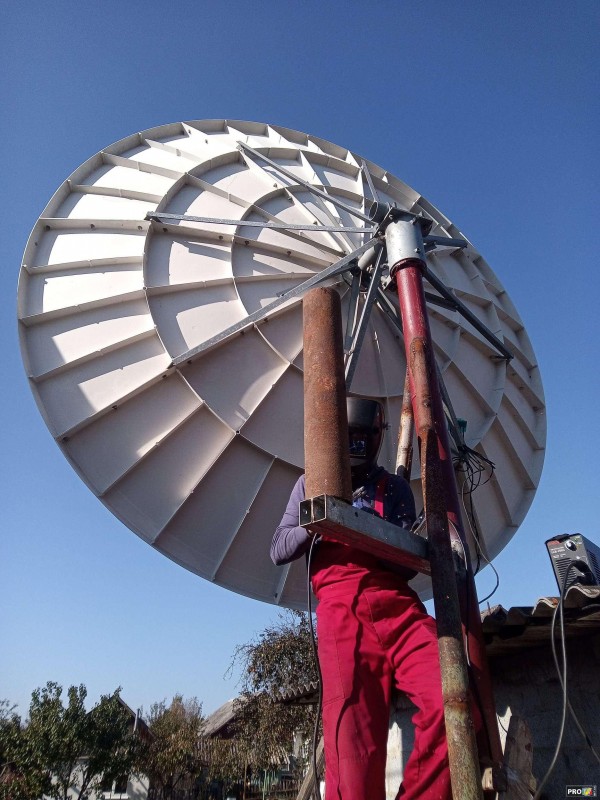

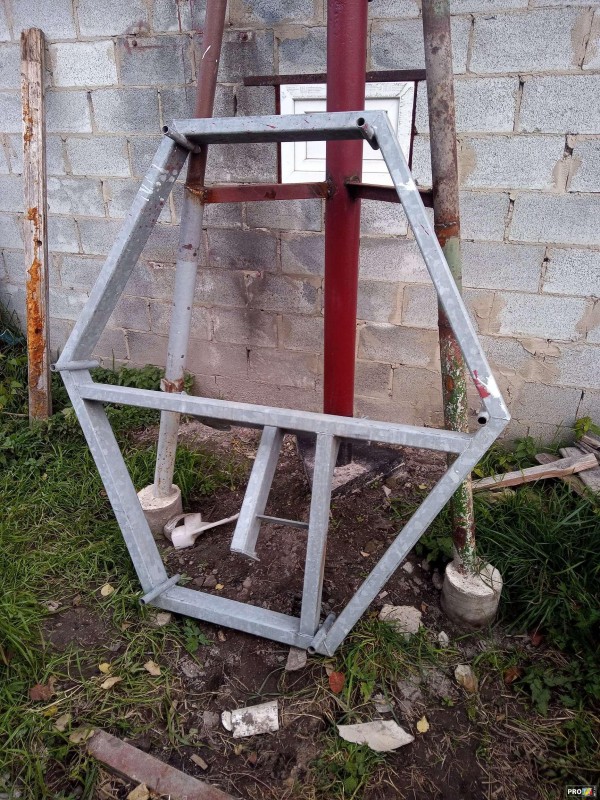

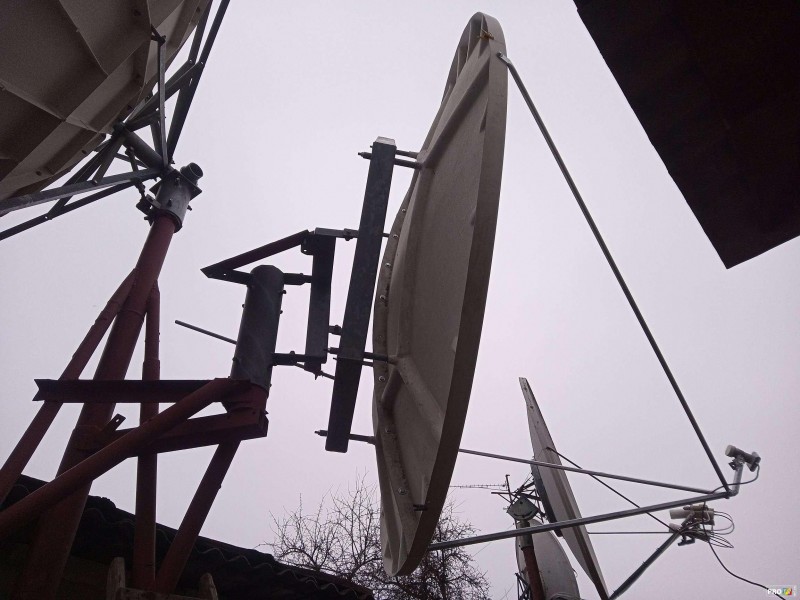

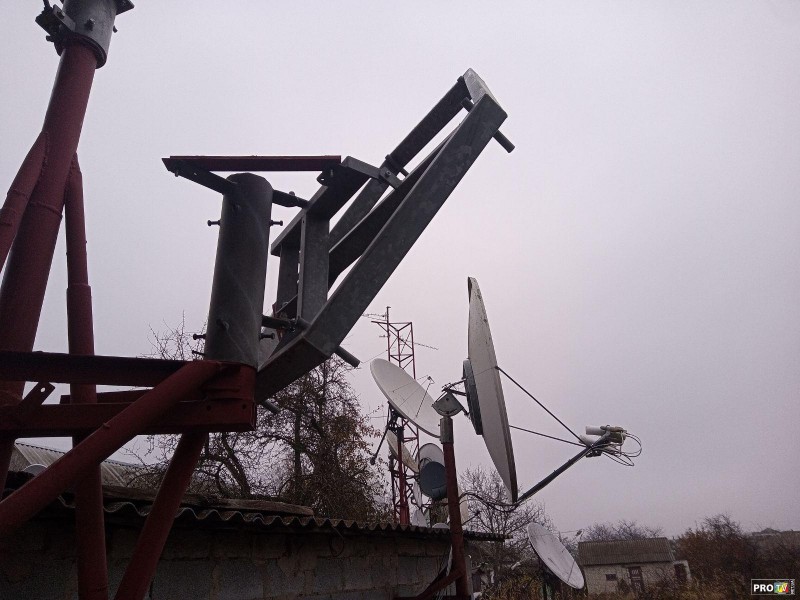

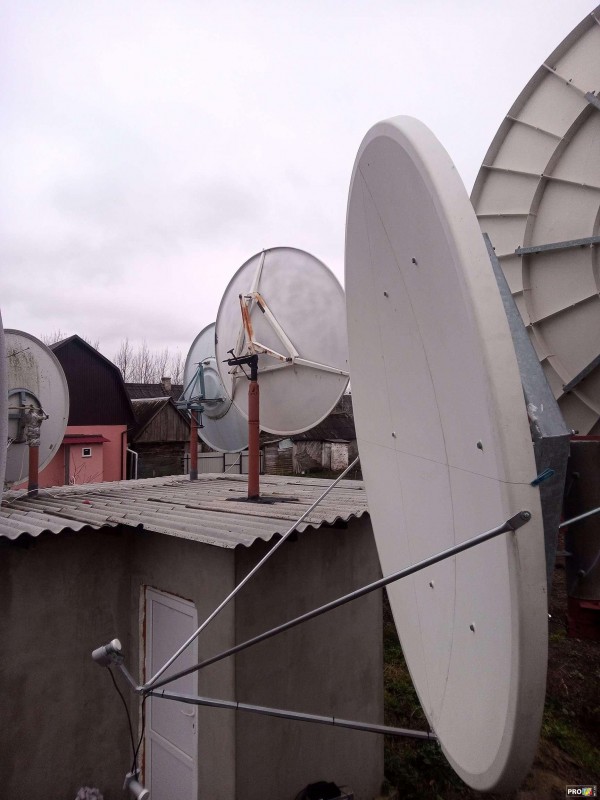

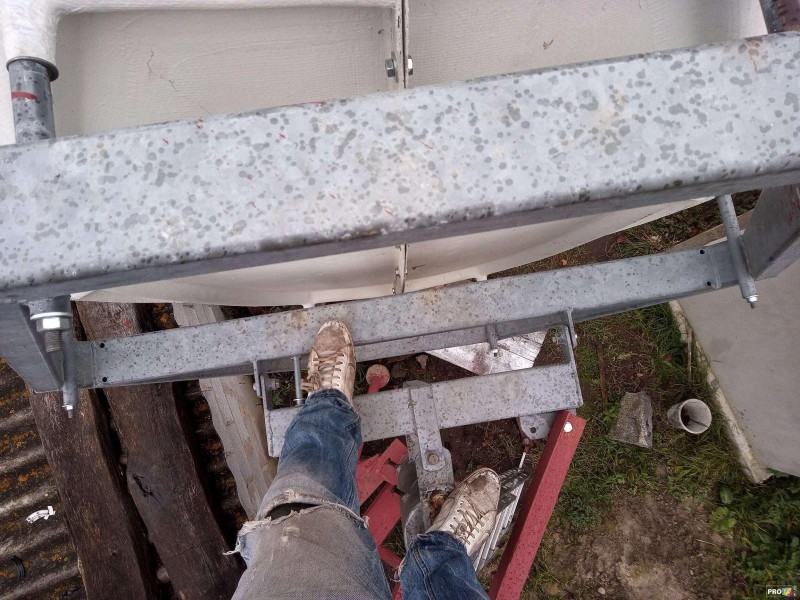

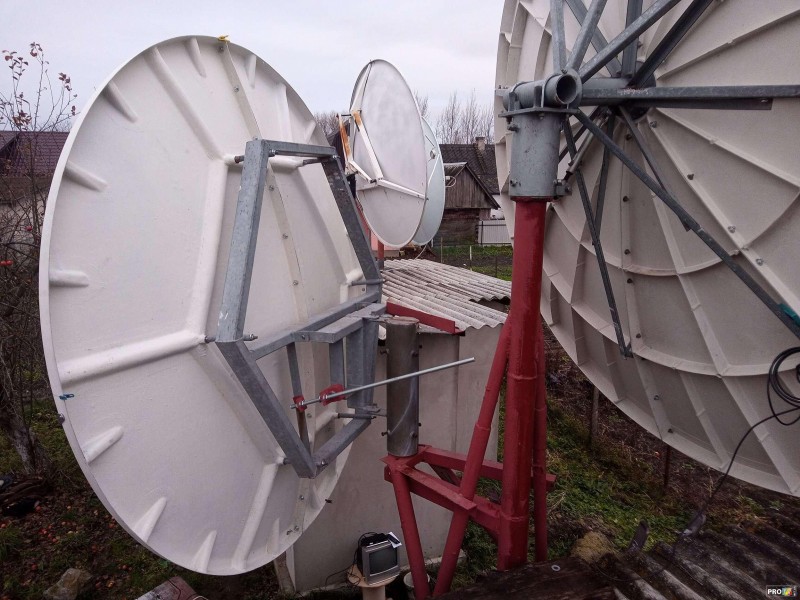

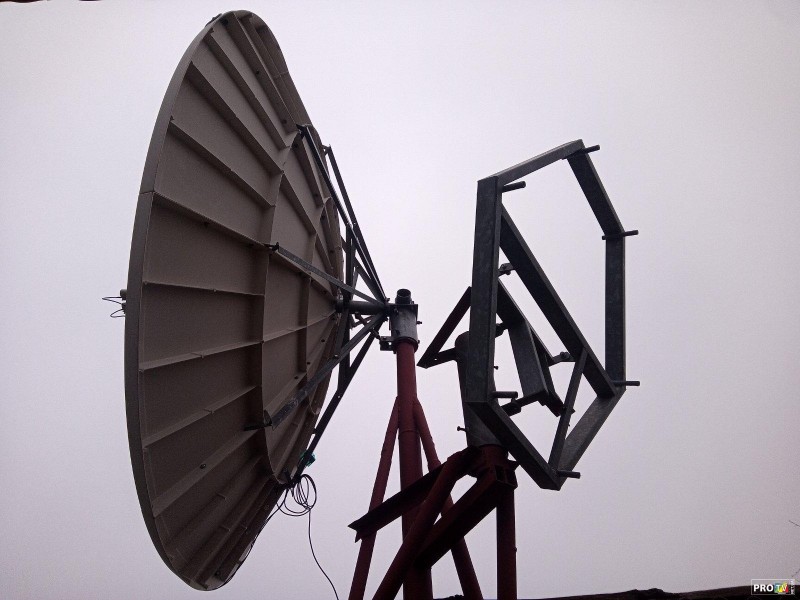

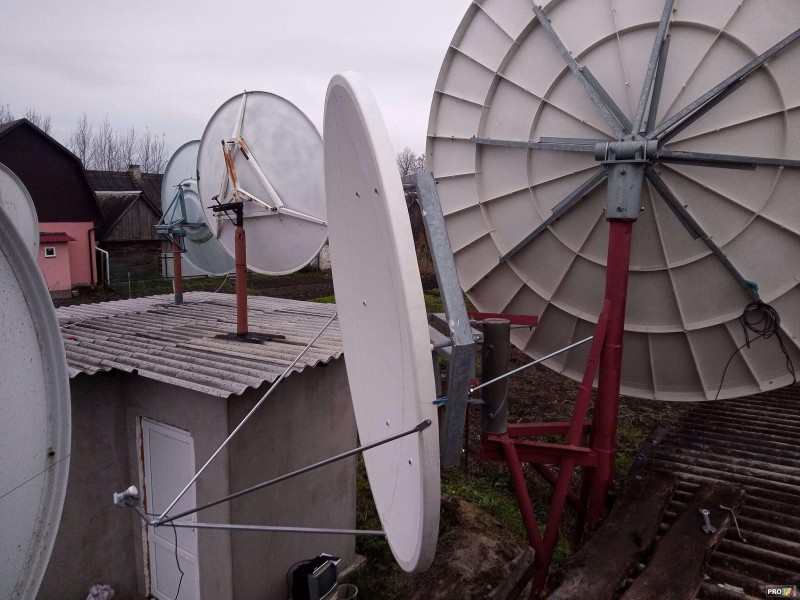

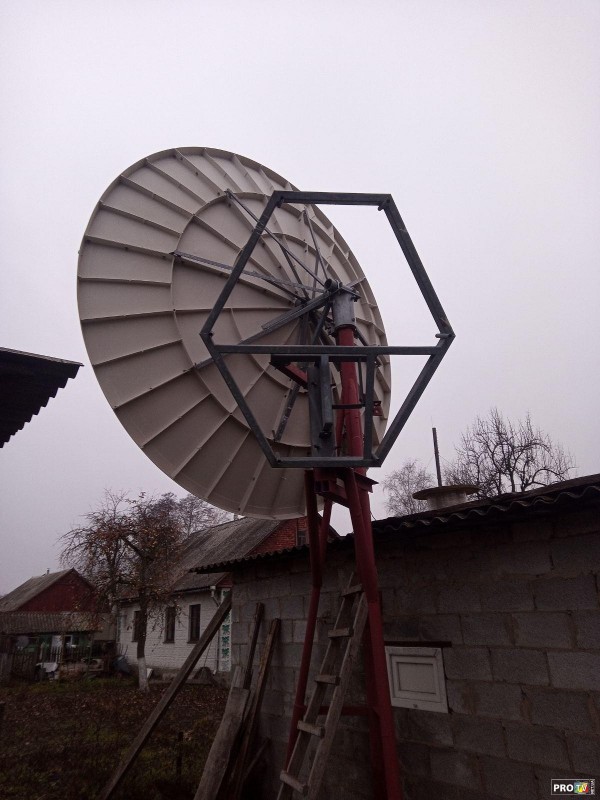

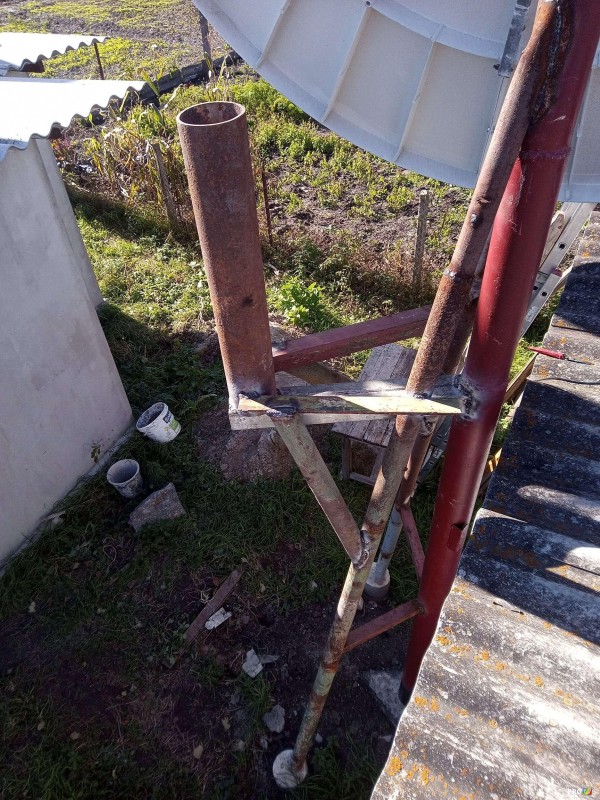

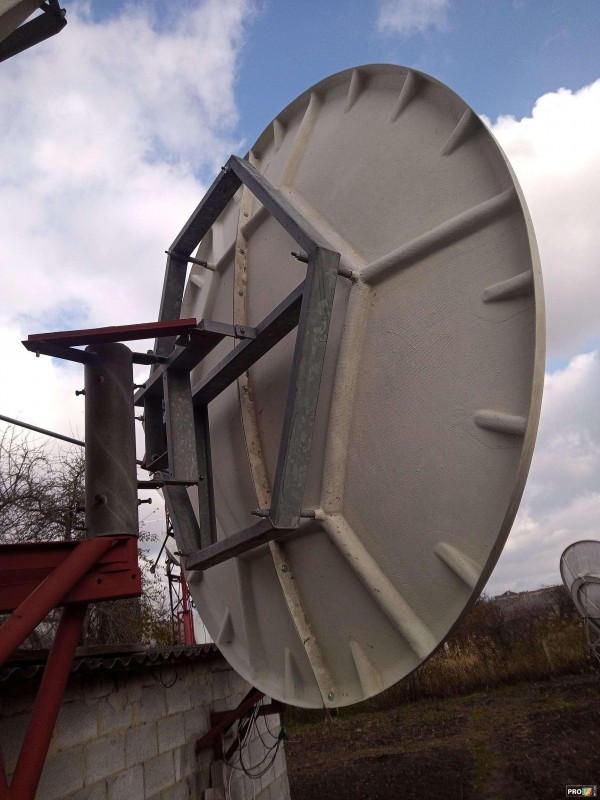

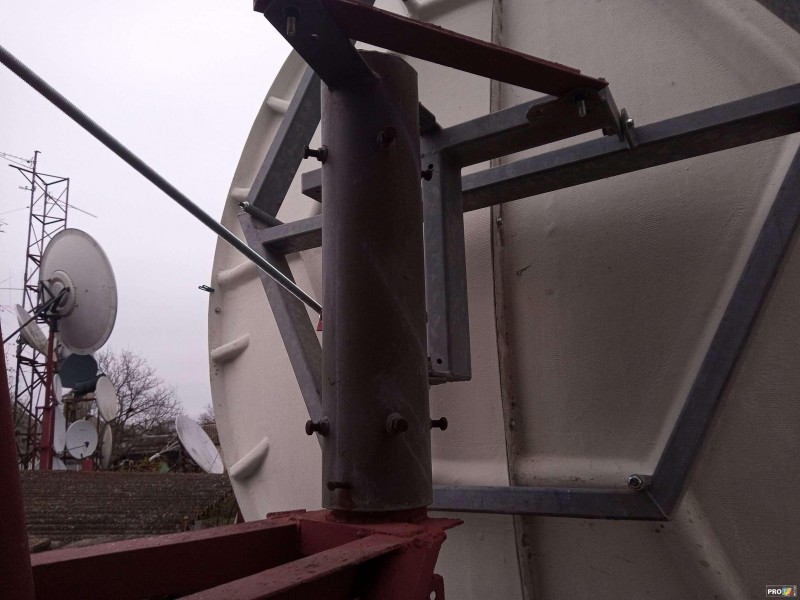

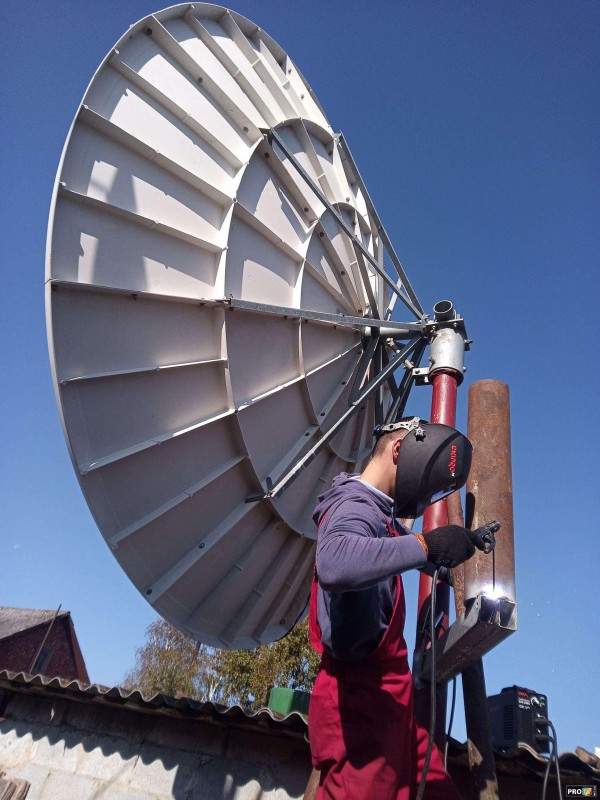

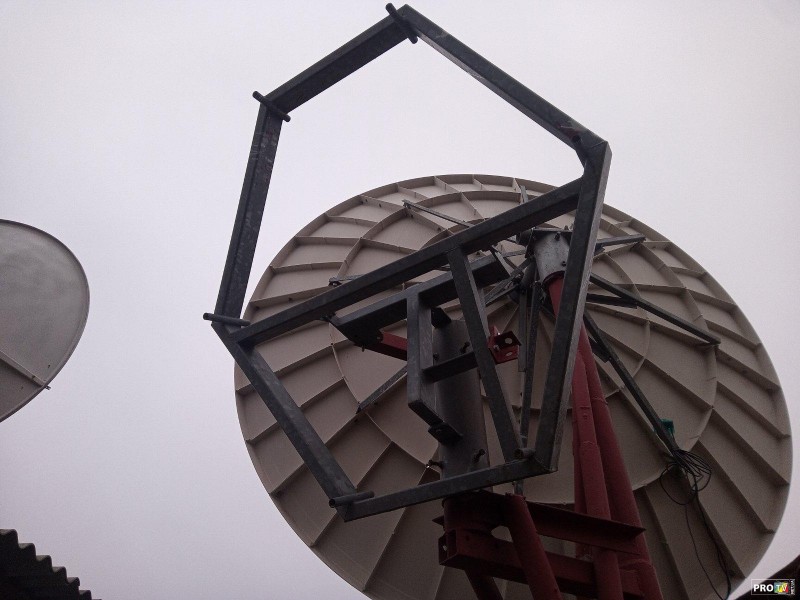

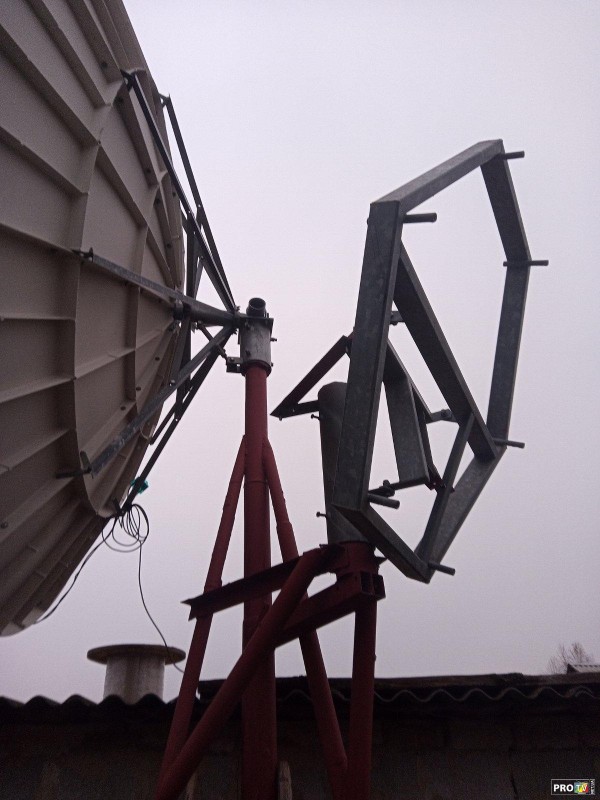

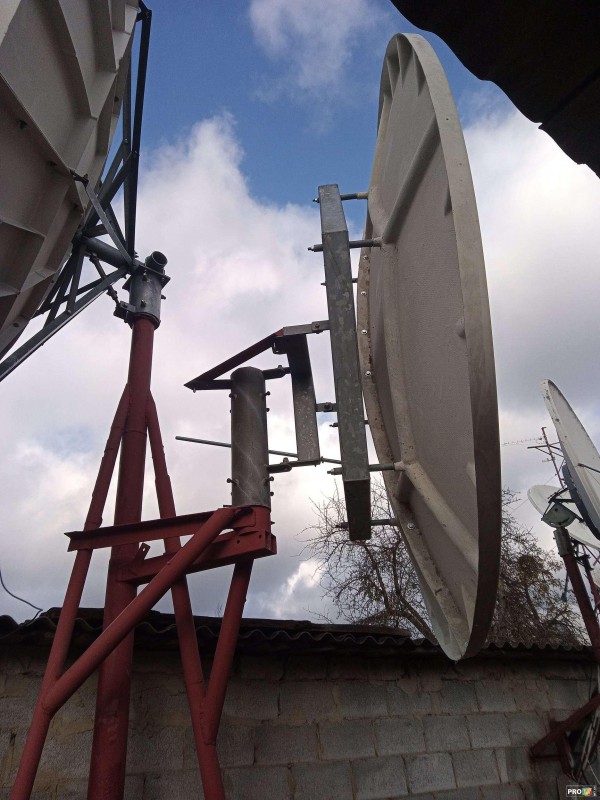

Установка азимутального подвеса.


Вложения:














_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Установка Польской офсетной антенны LAMINAS 2,4m на мачт
Сообщение Добавлено: 07 ноя 2022, 18:31
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1256
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 147

Повысить репутациюПонизить репутацию

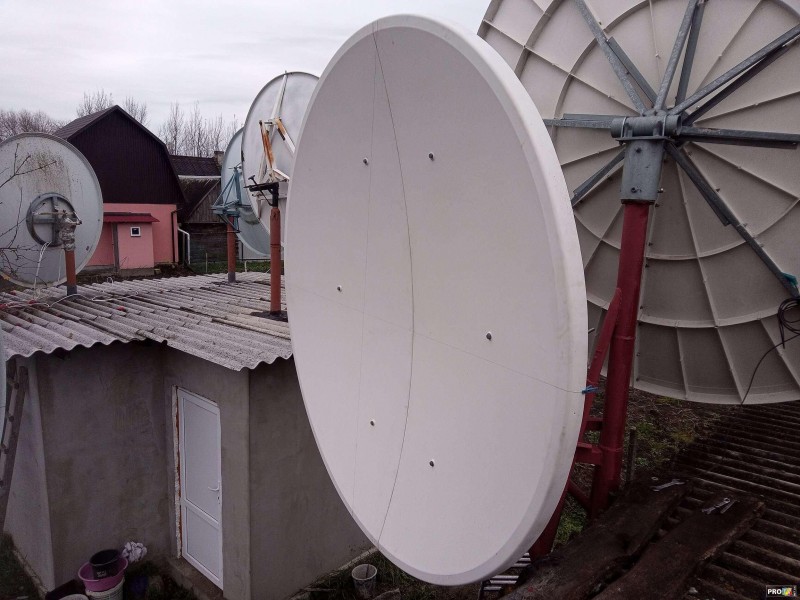

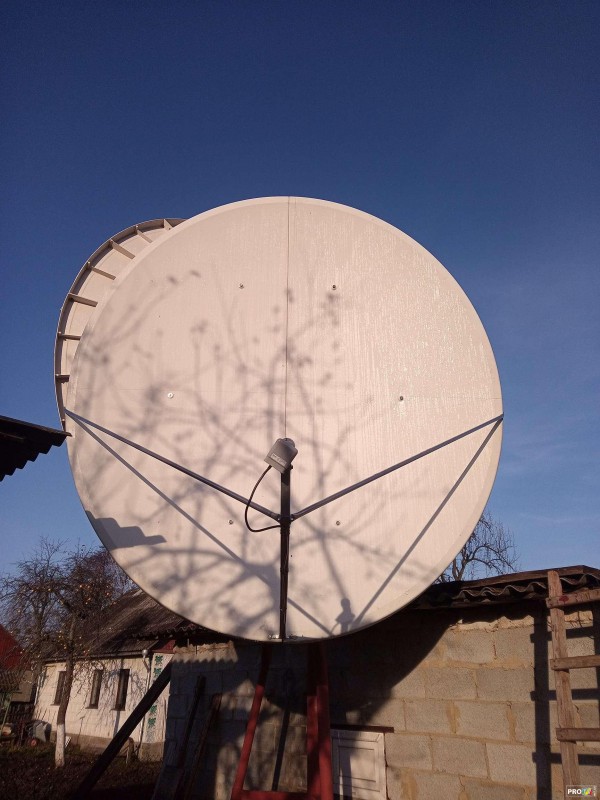

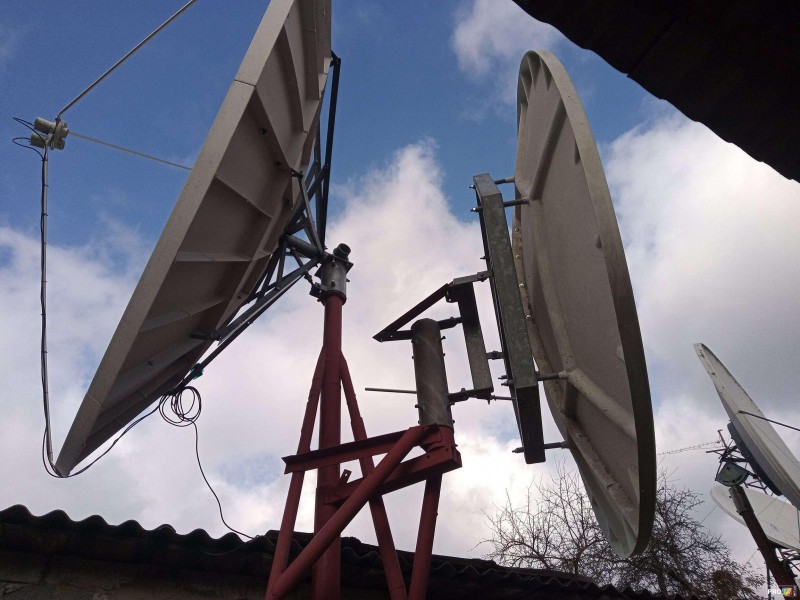

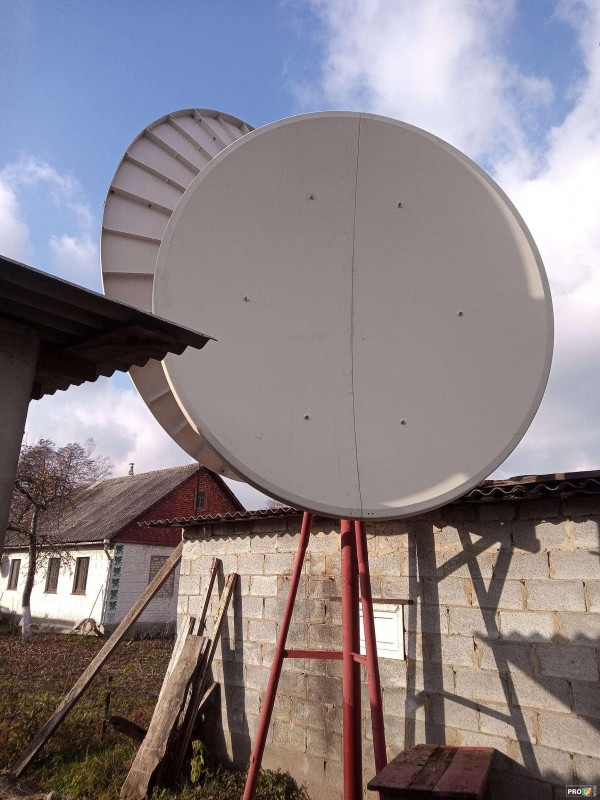

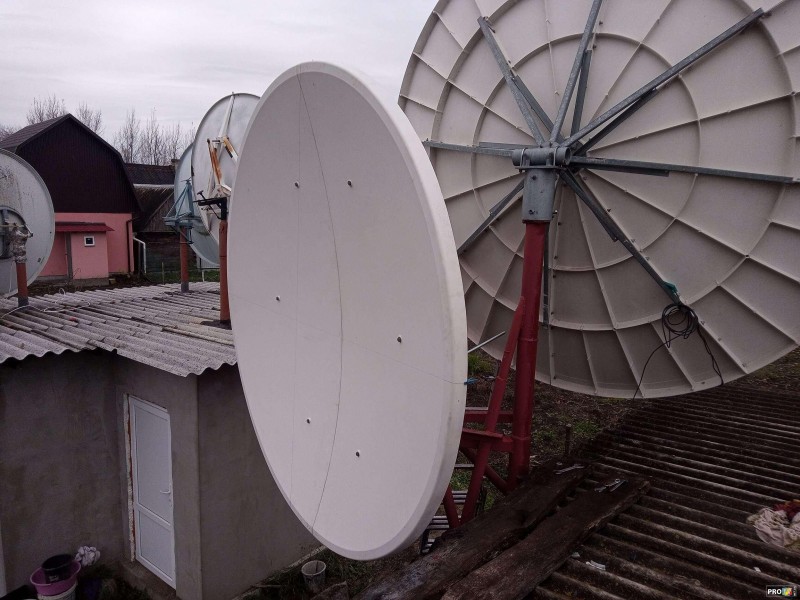

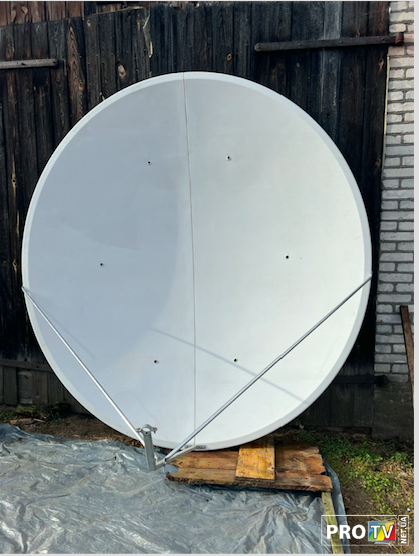

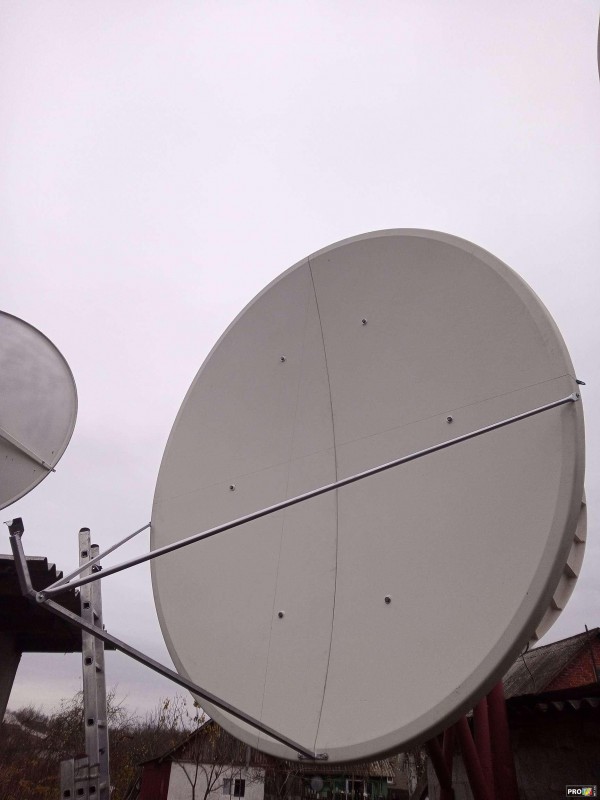

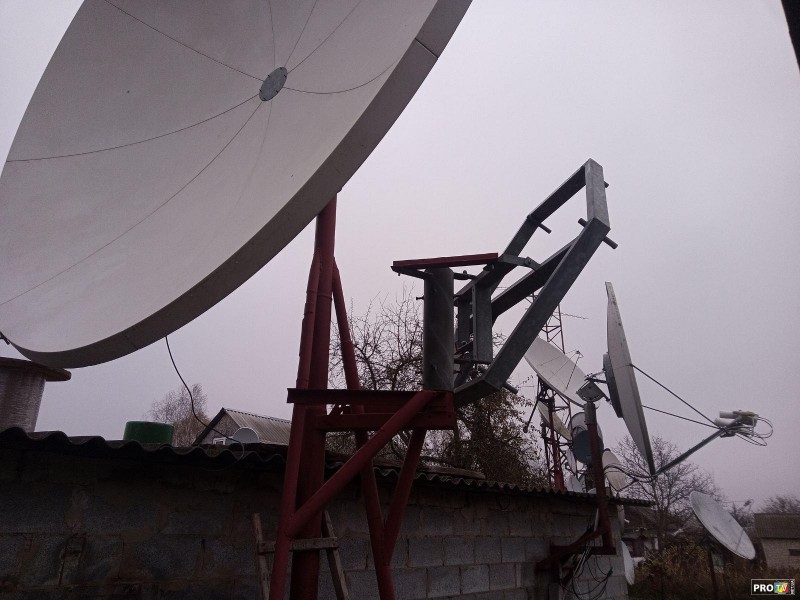

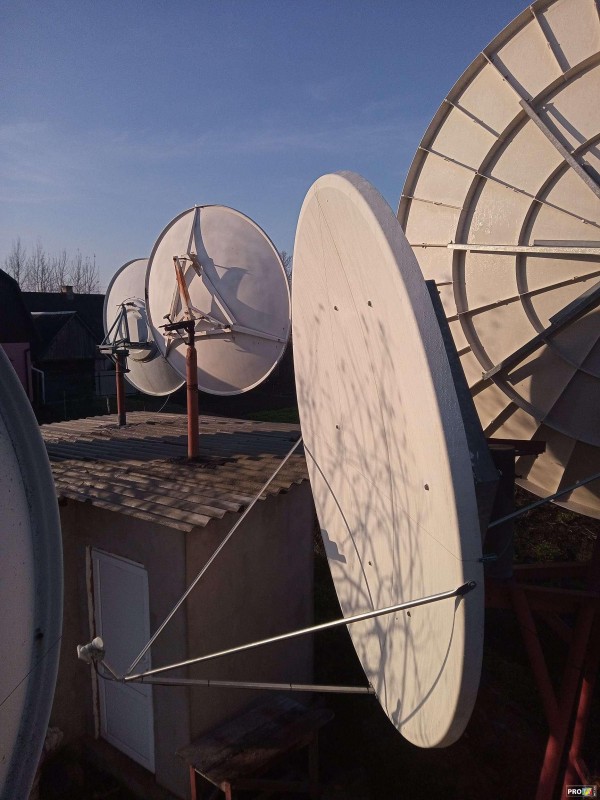

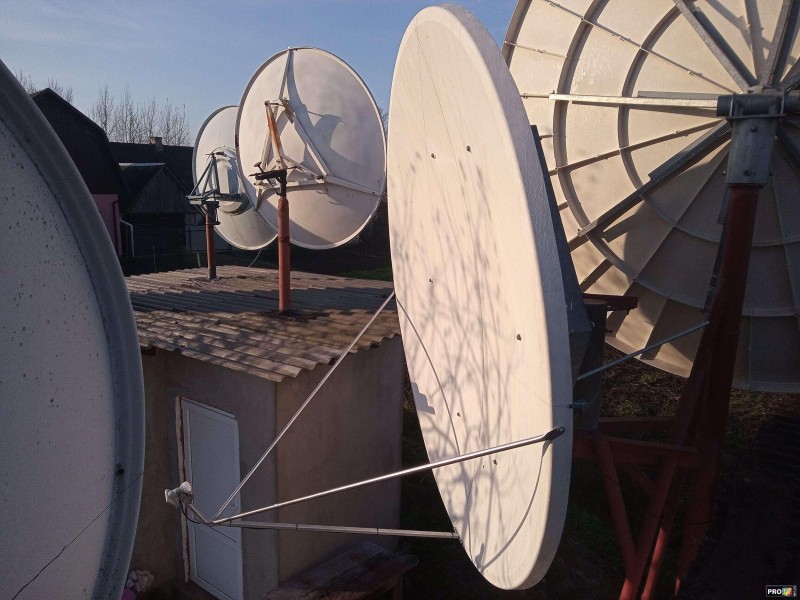

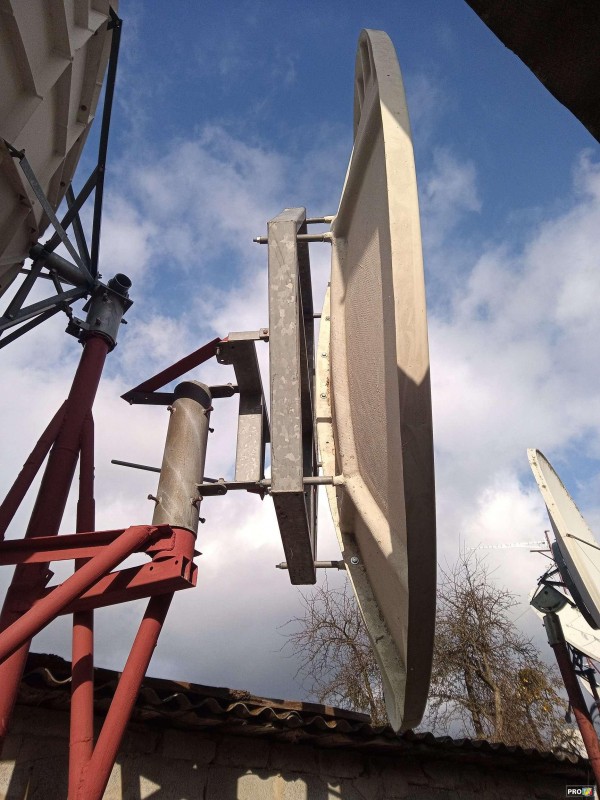

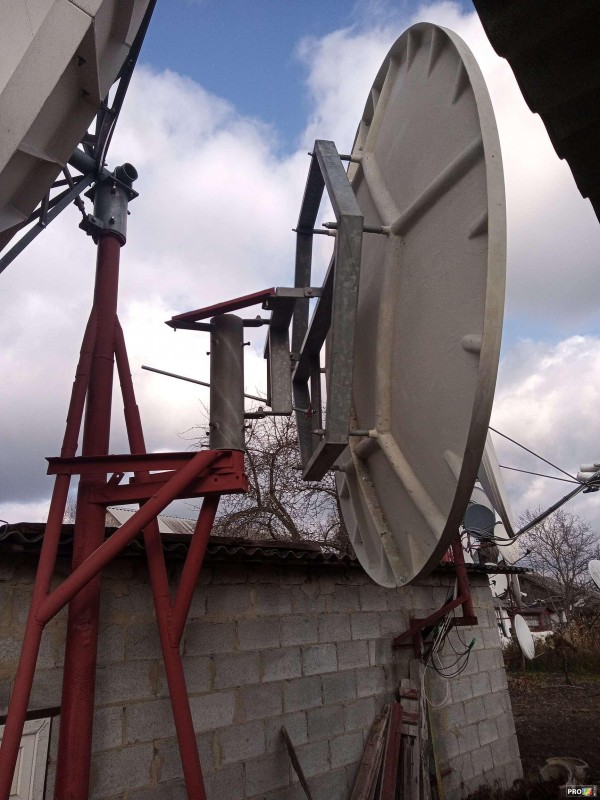

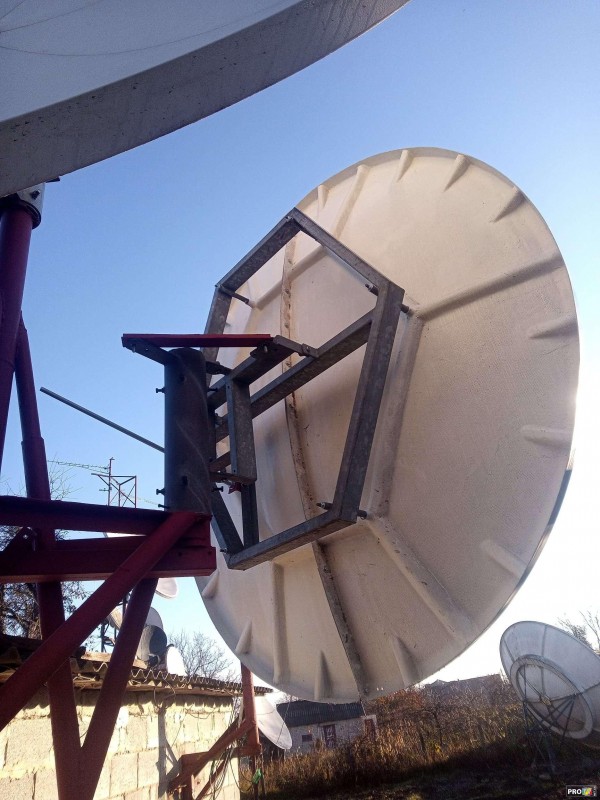

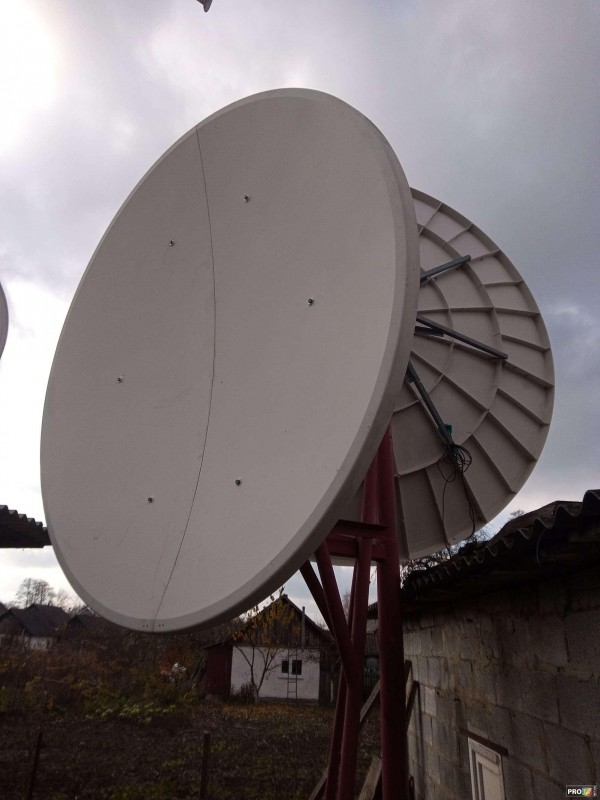

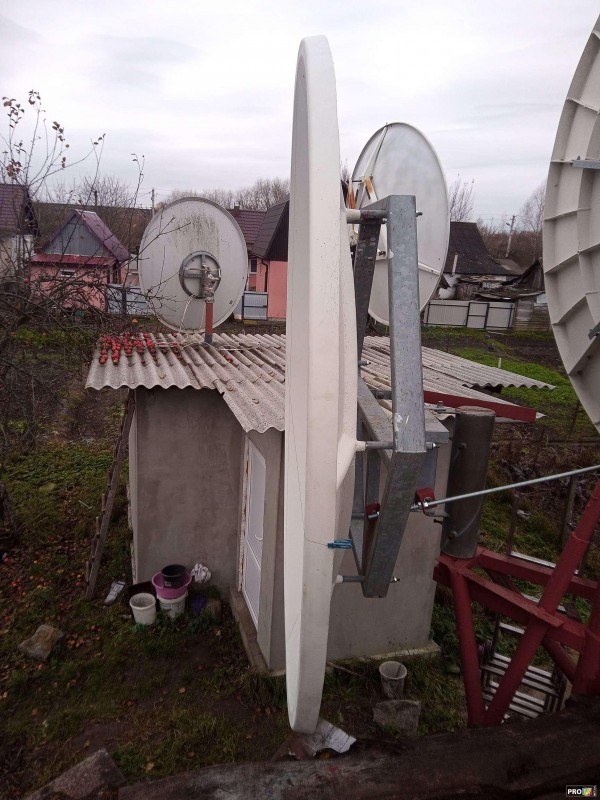

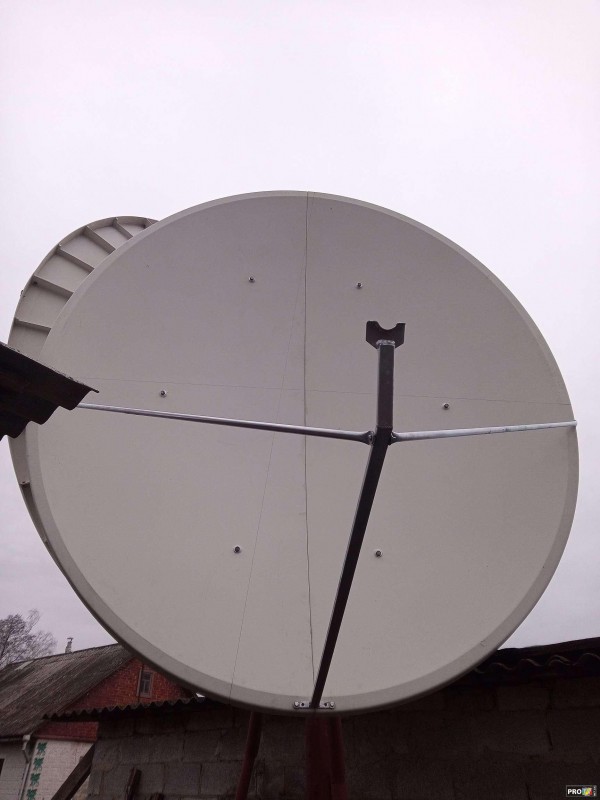

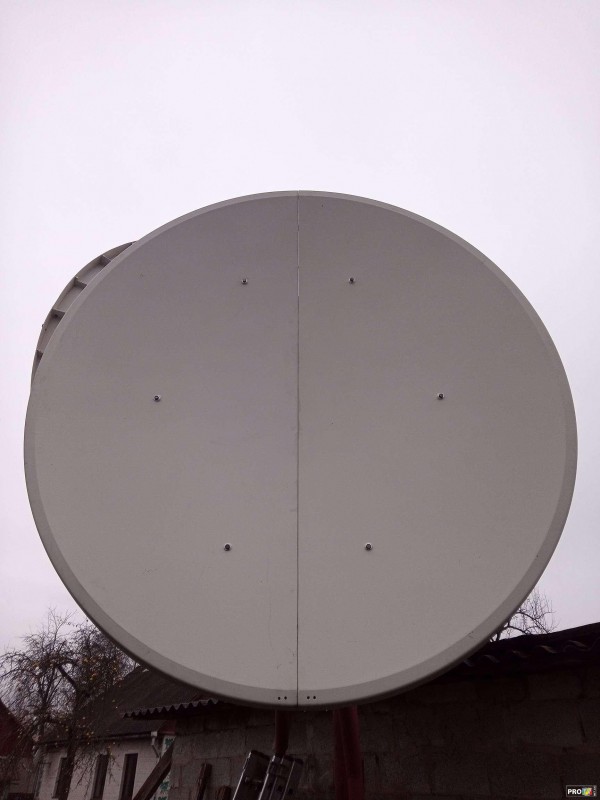

Сборка зеркала LAMINAS 2,4m


Вложения:



















_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Установка Польской офсетной антенны LAMINAS 2,4m на мачт
Сообщение Добавлено: 07 ноя 2022, 19:08
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1256
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 147

Повысить репутациюПонизить репутацию

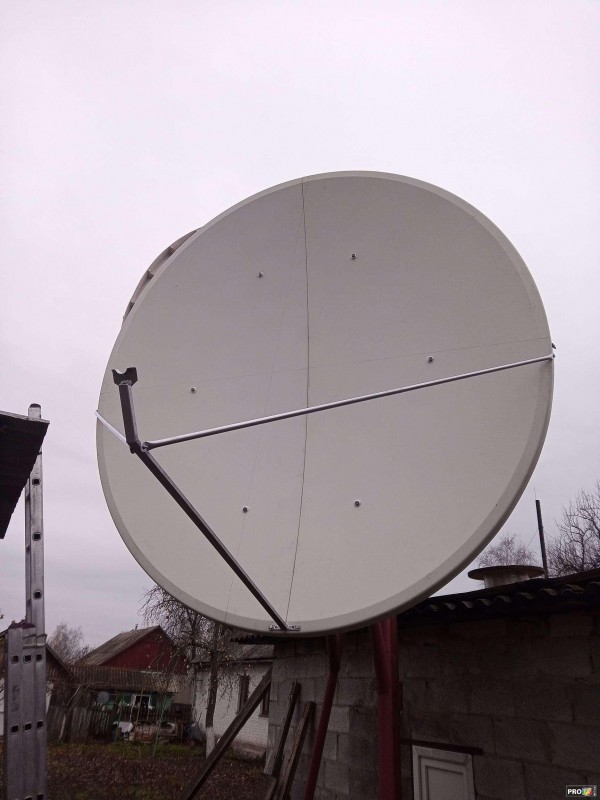

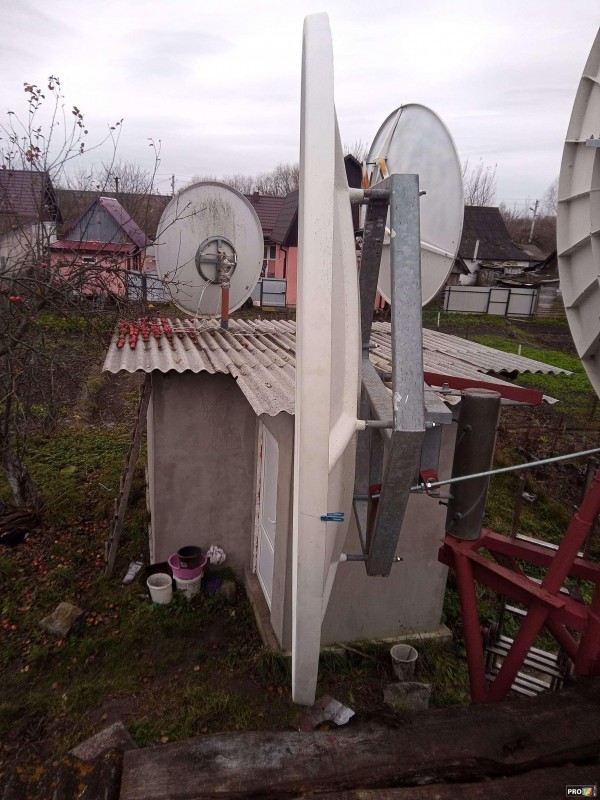

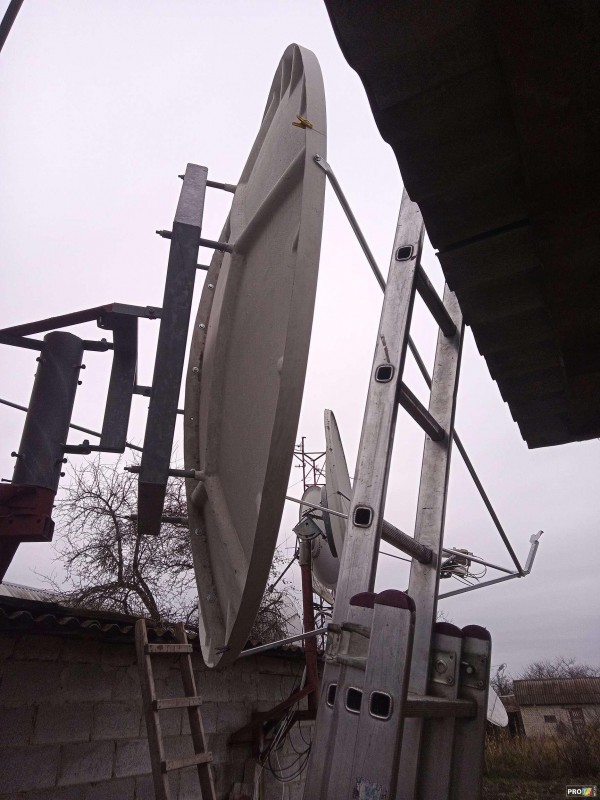

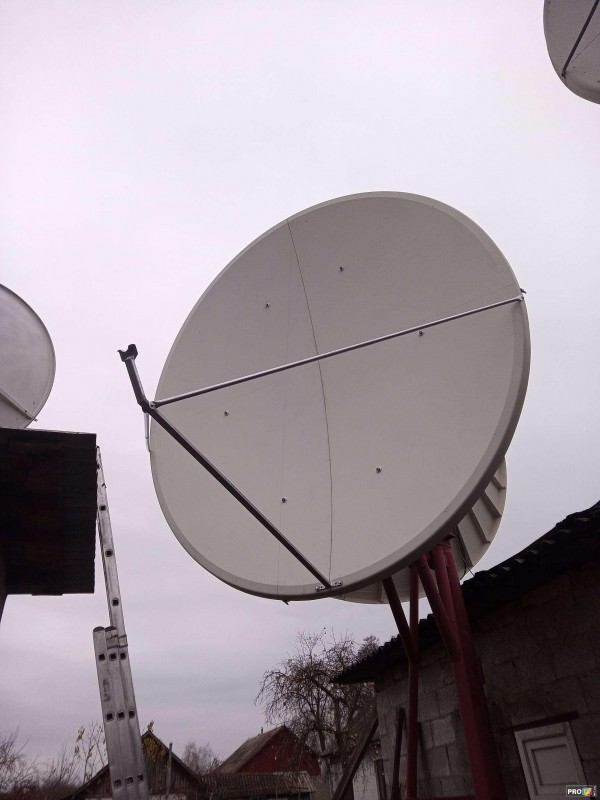

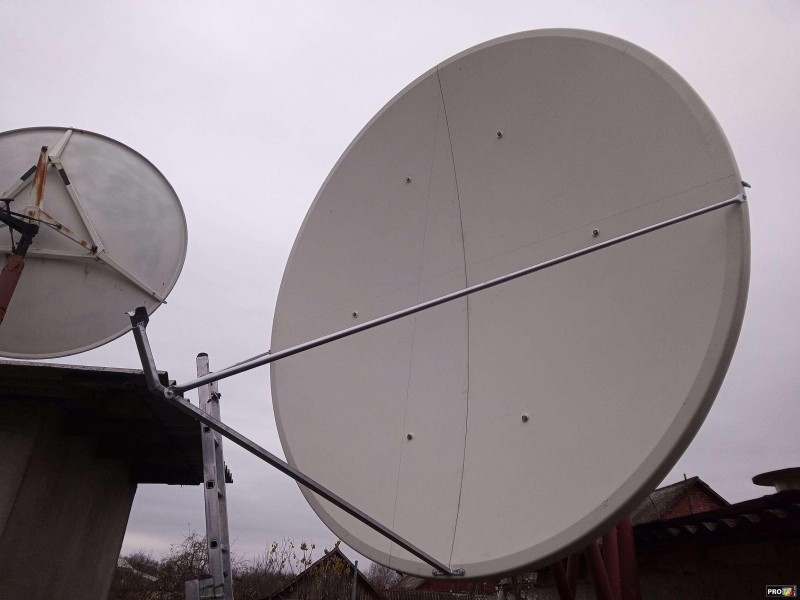

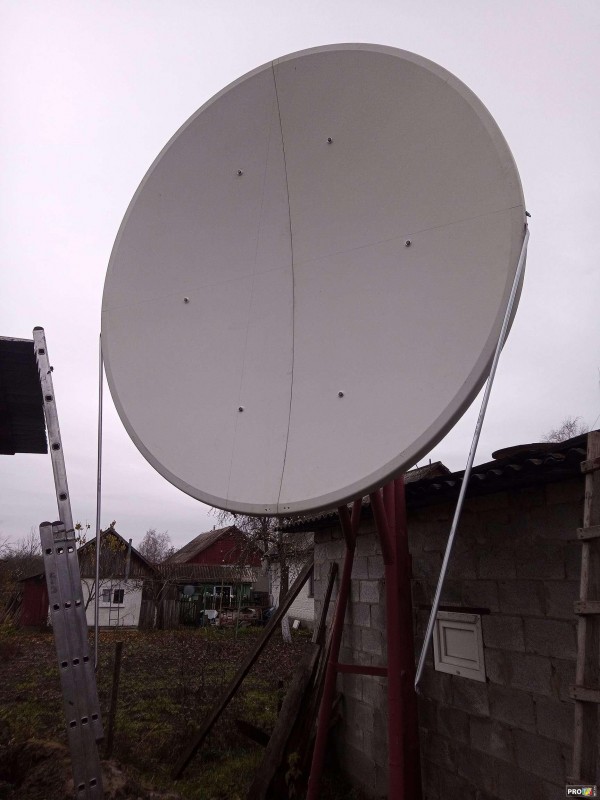

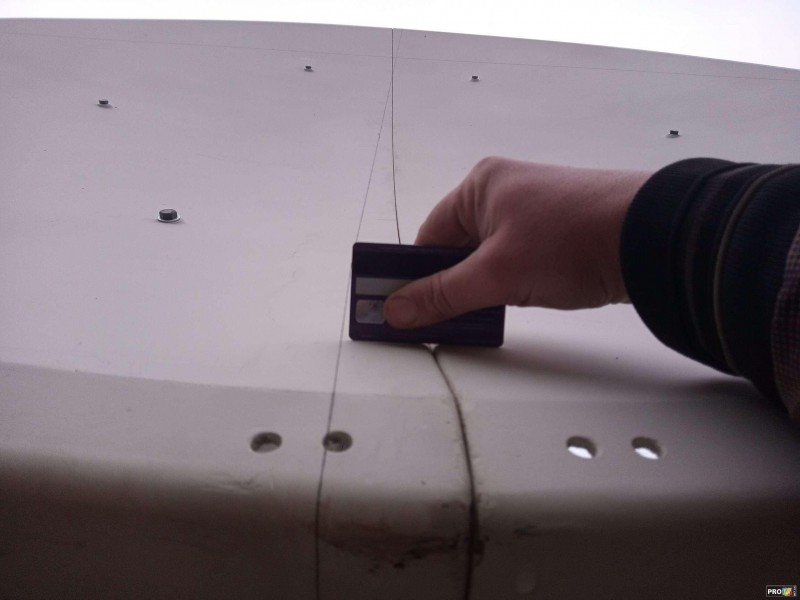

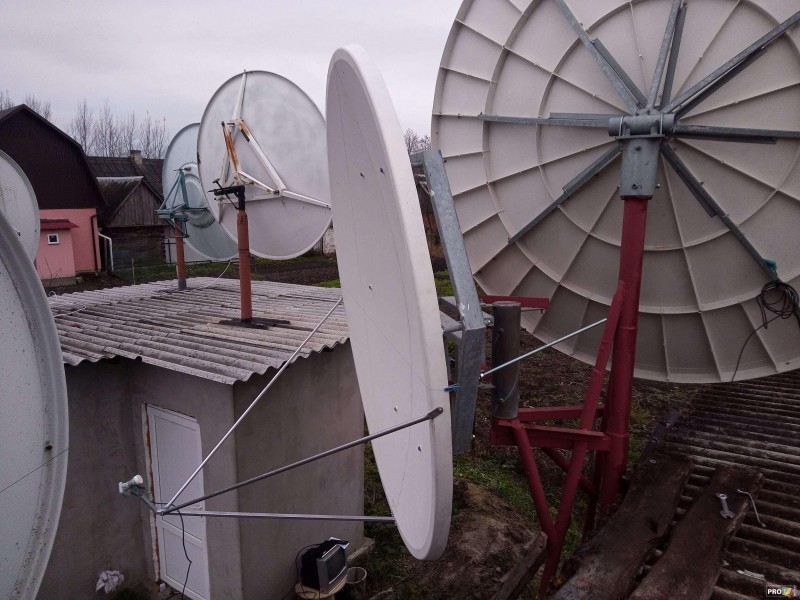

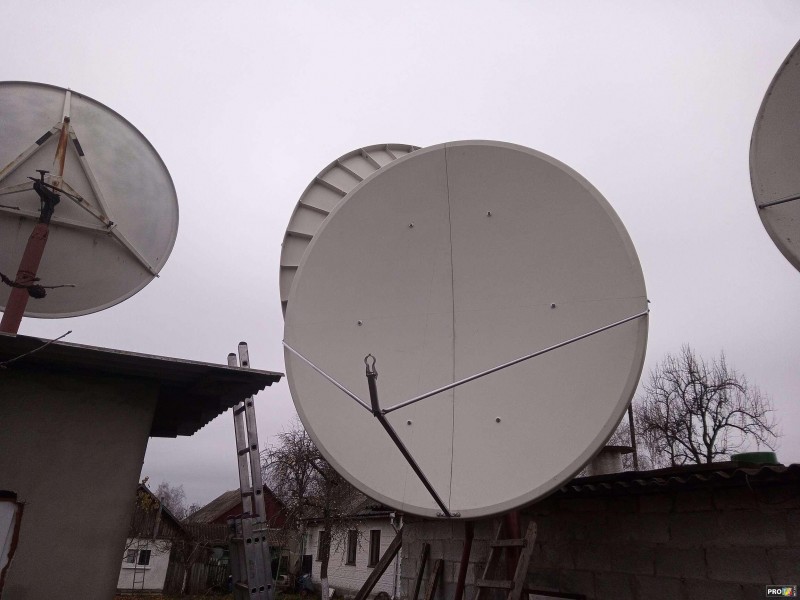

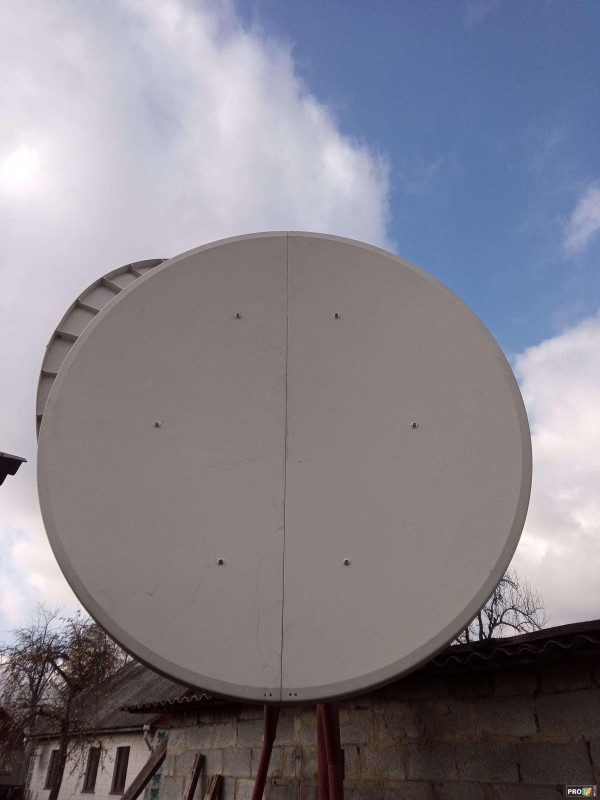

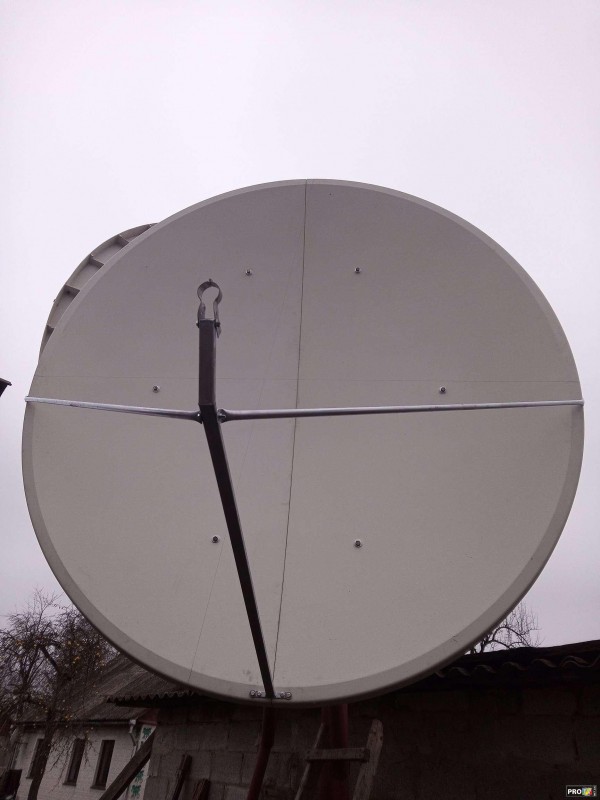

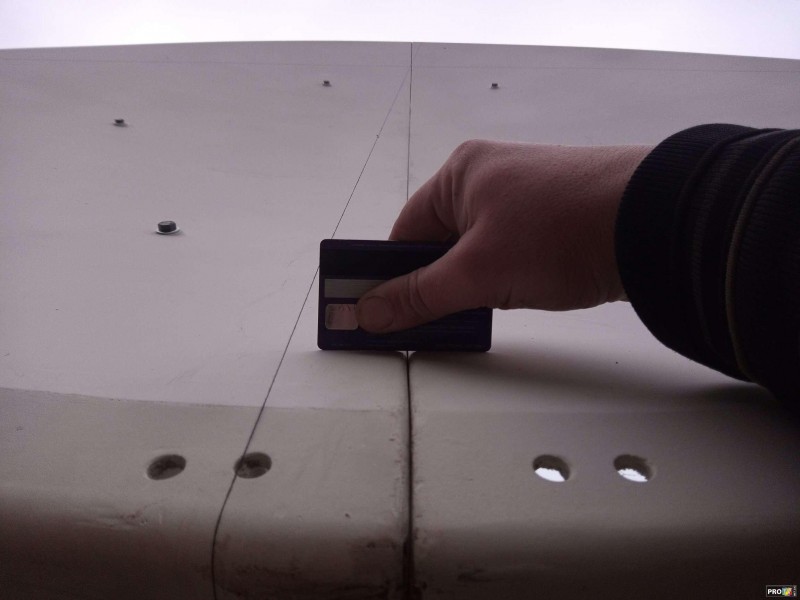

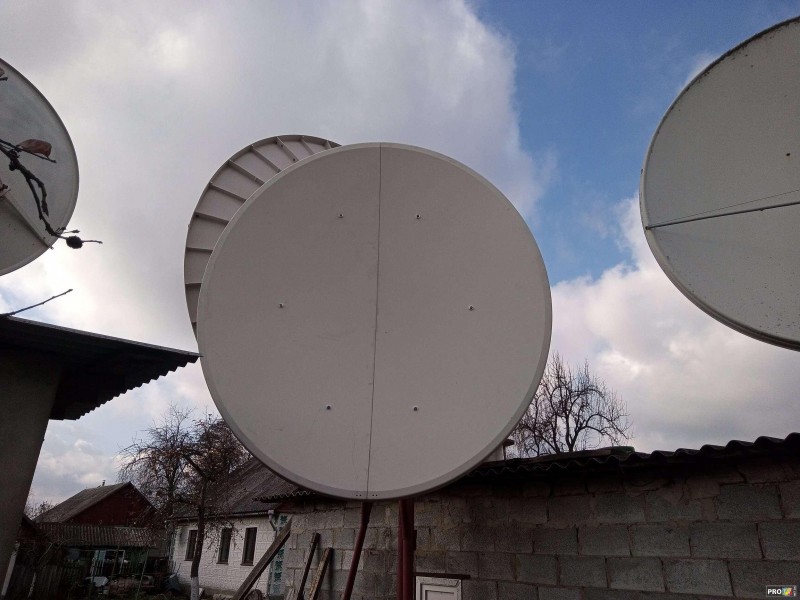

Подгон геометрии зеркала


Вложения:























_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Установка Польской офсетной антенны LAMINAS 2,4m на мачт
Сообщение Добавлено: 07 ноя 2022, 21:03
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1256
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 147

Повысить репутациюПонизить репутацию

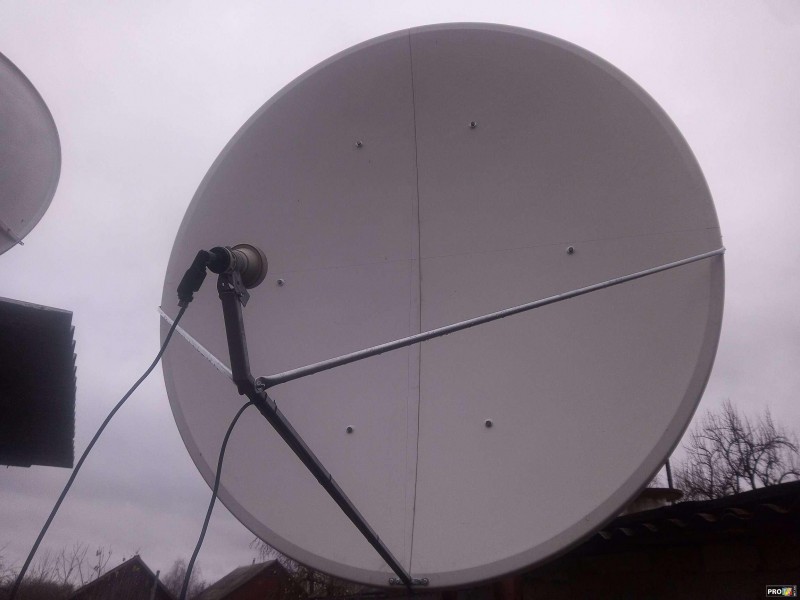

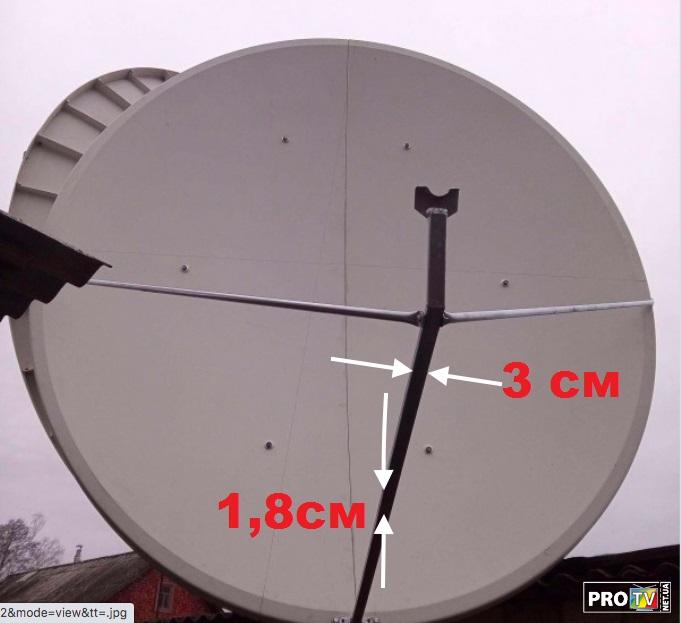

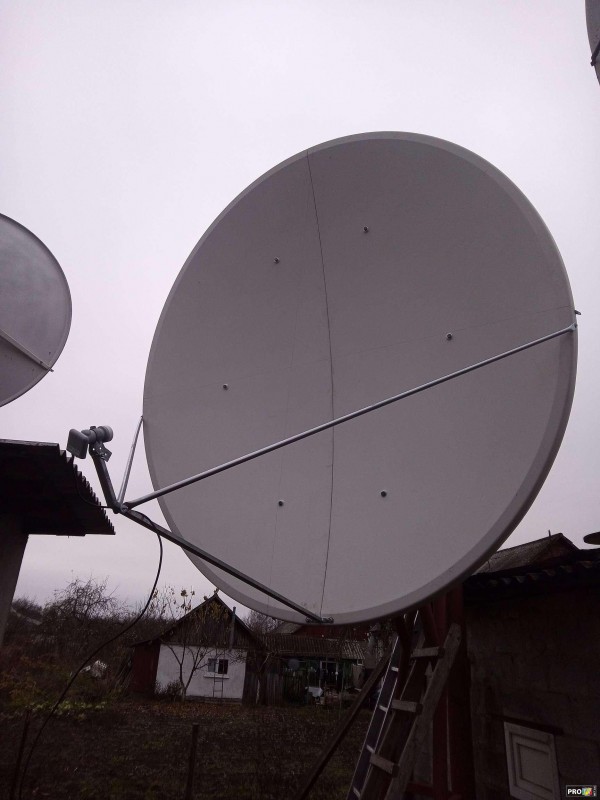

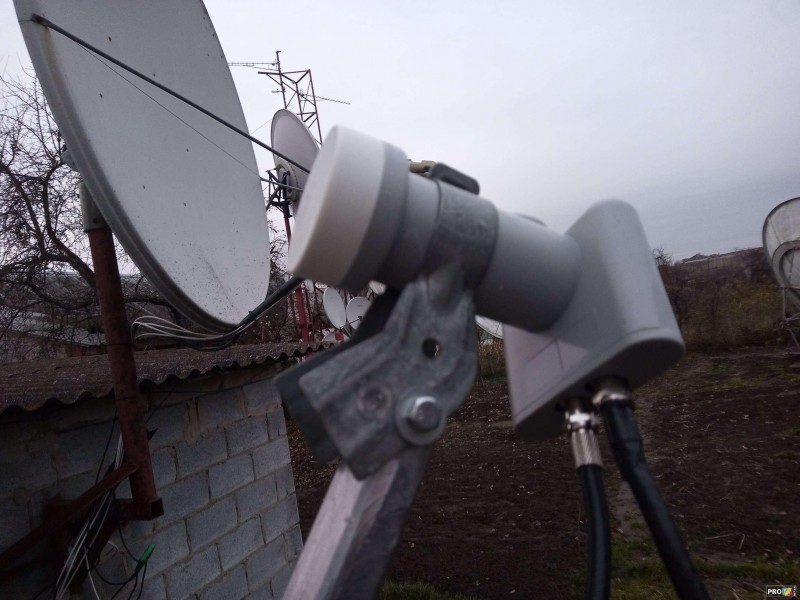

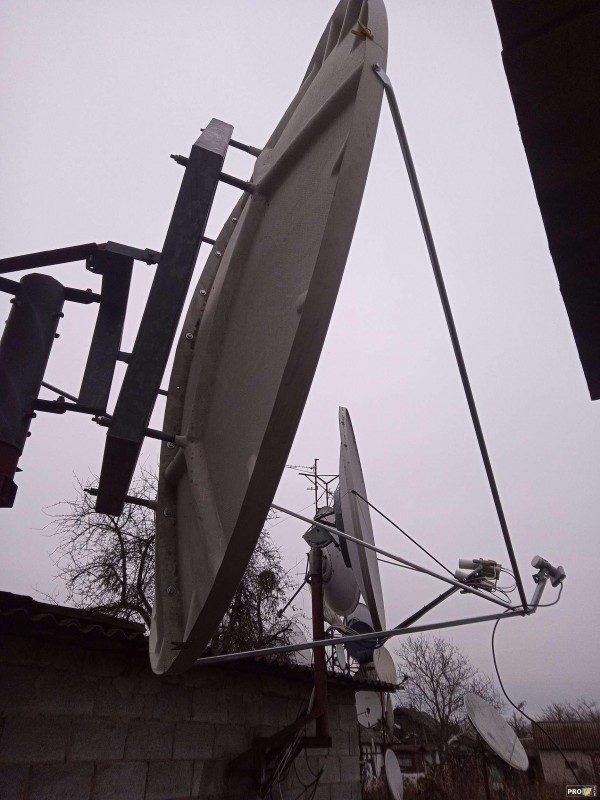

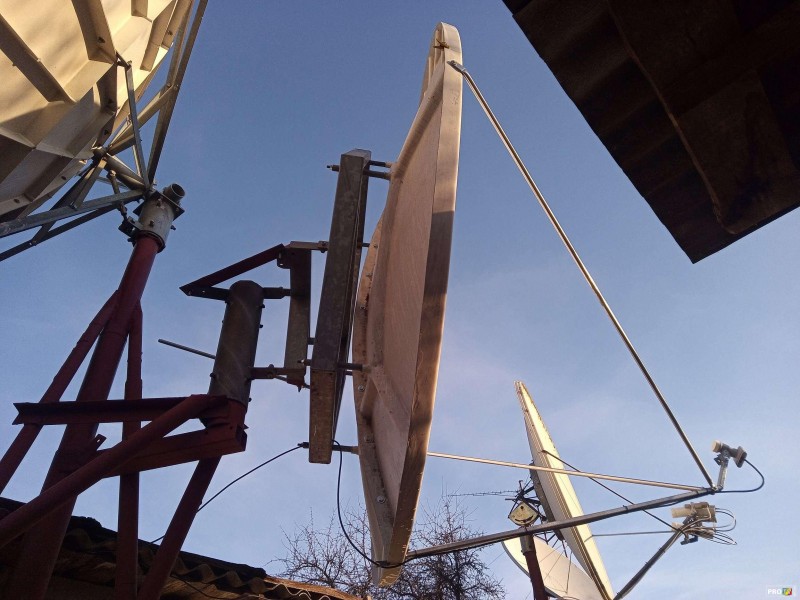

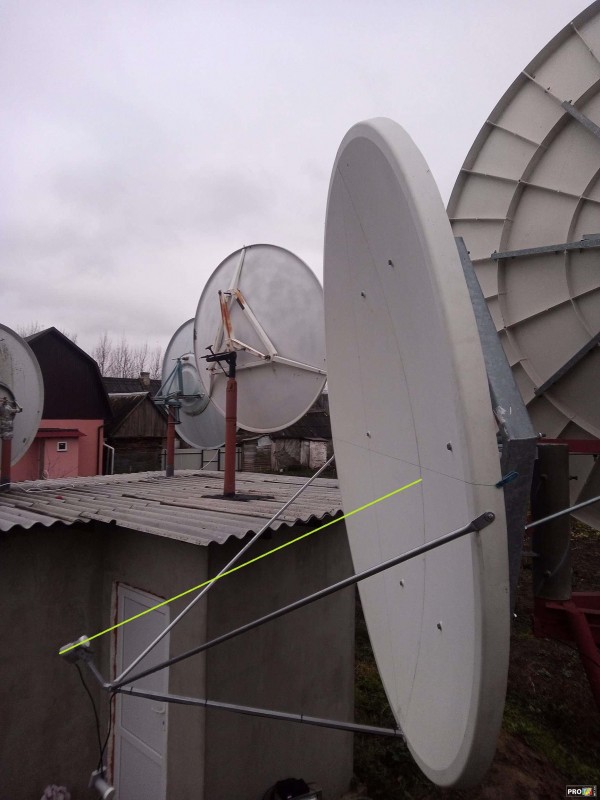

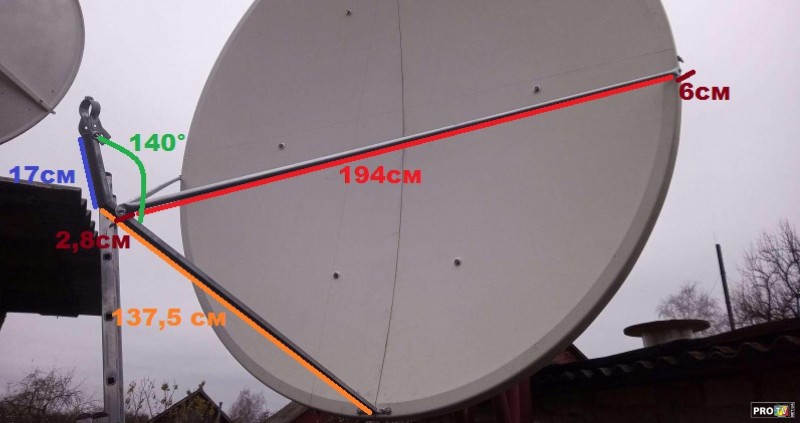

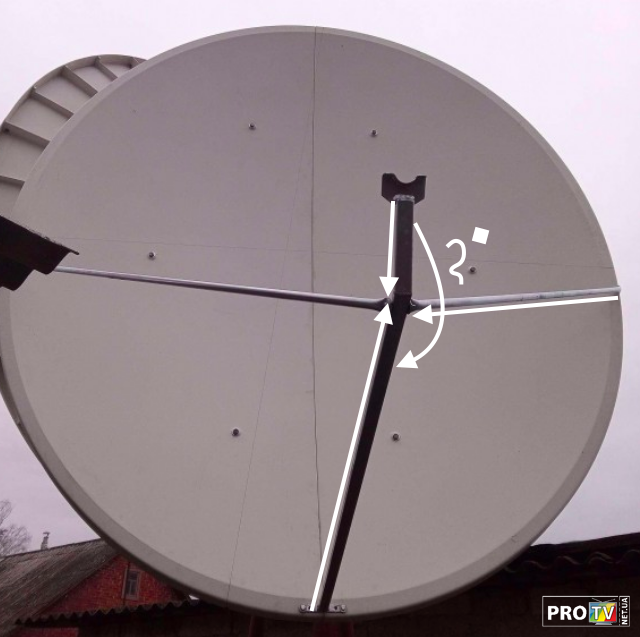

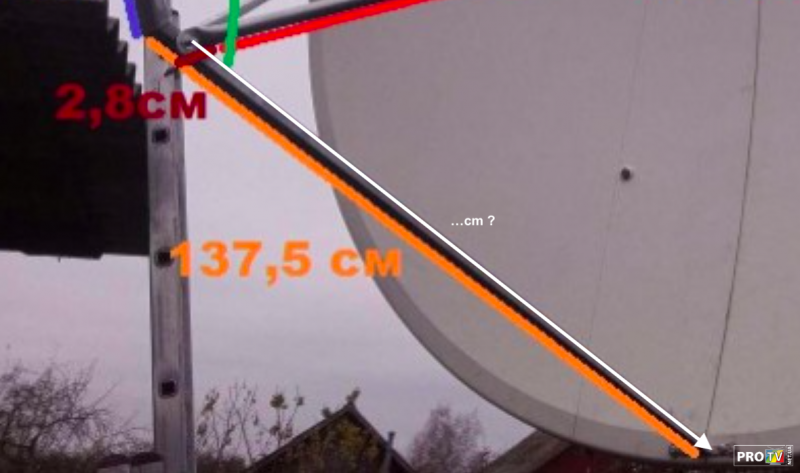

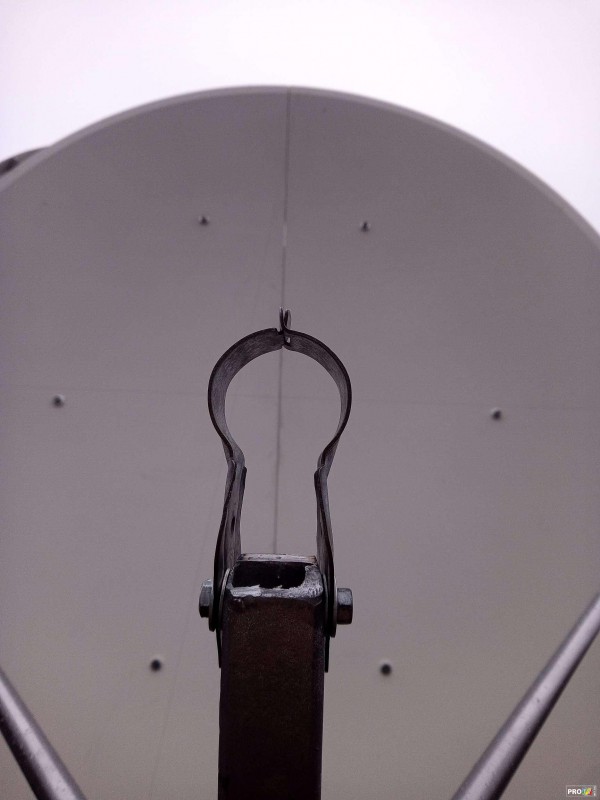

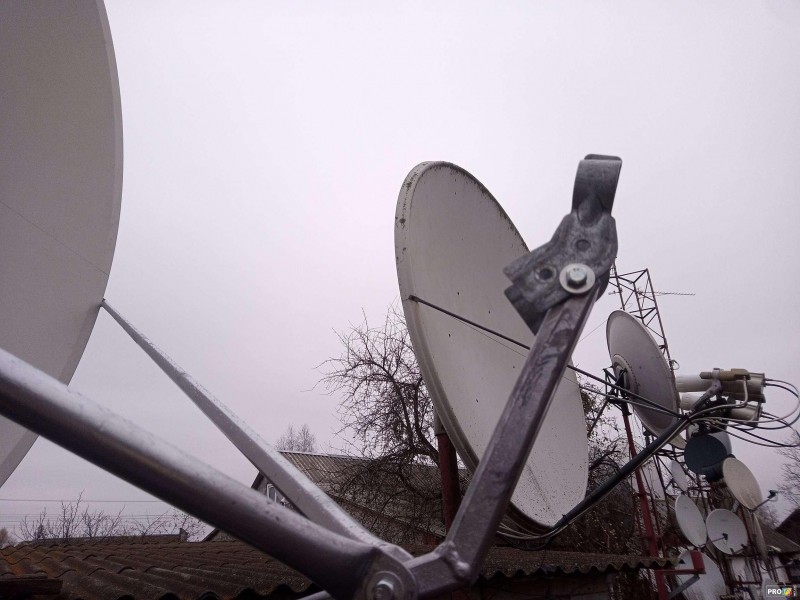

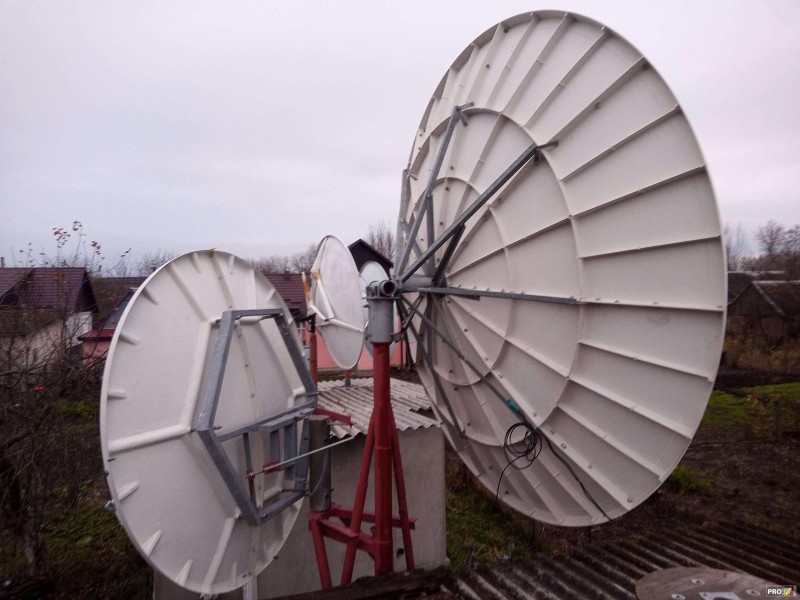

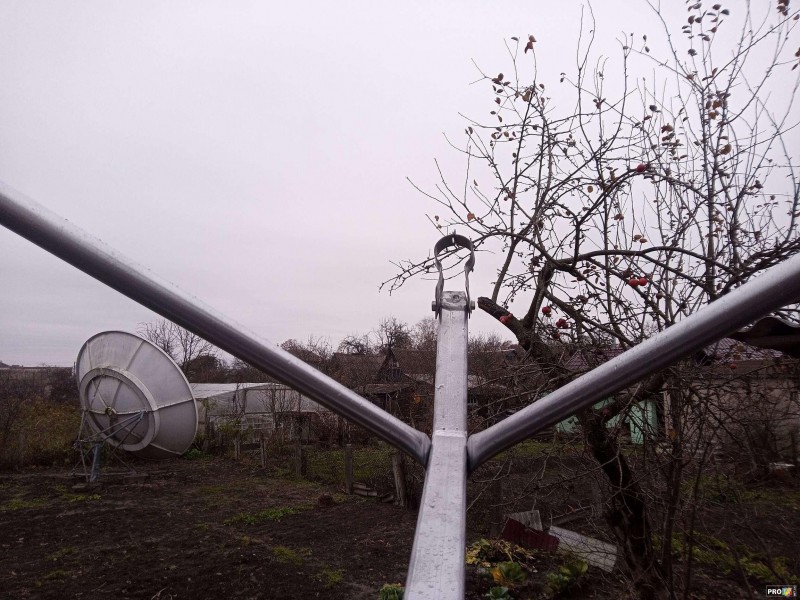

Как видно на фото,заводской прицел смотрит выше центра антенны

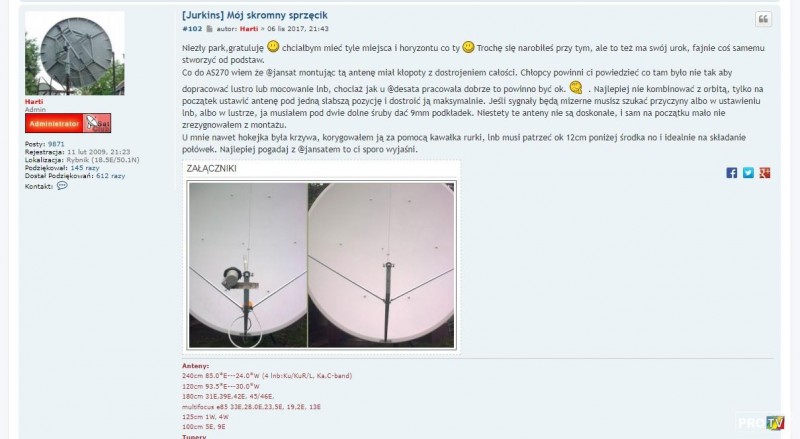

Реально фокус ниже-это подтверждают даже польские DX-ры.

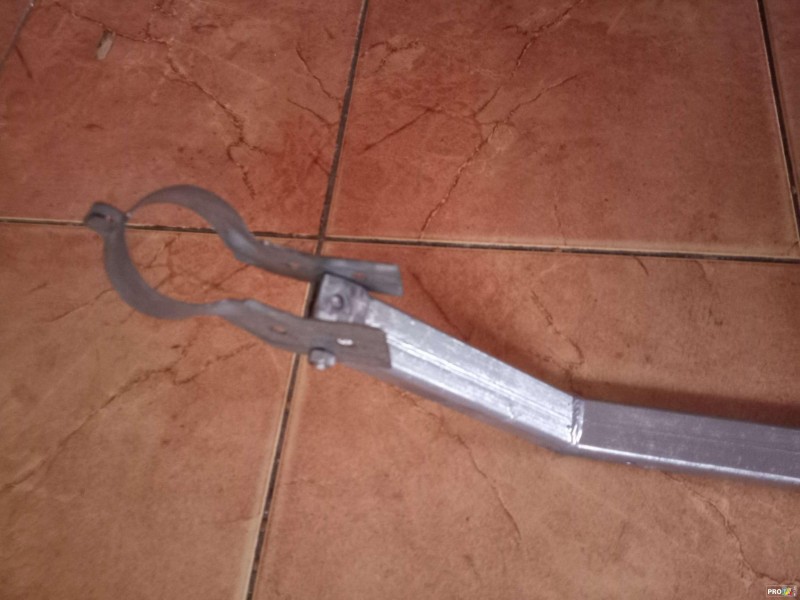

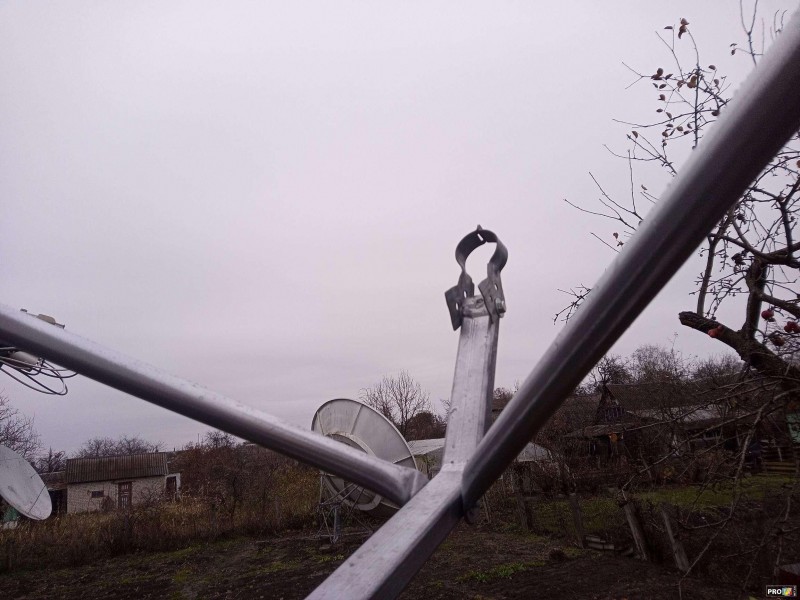

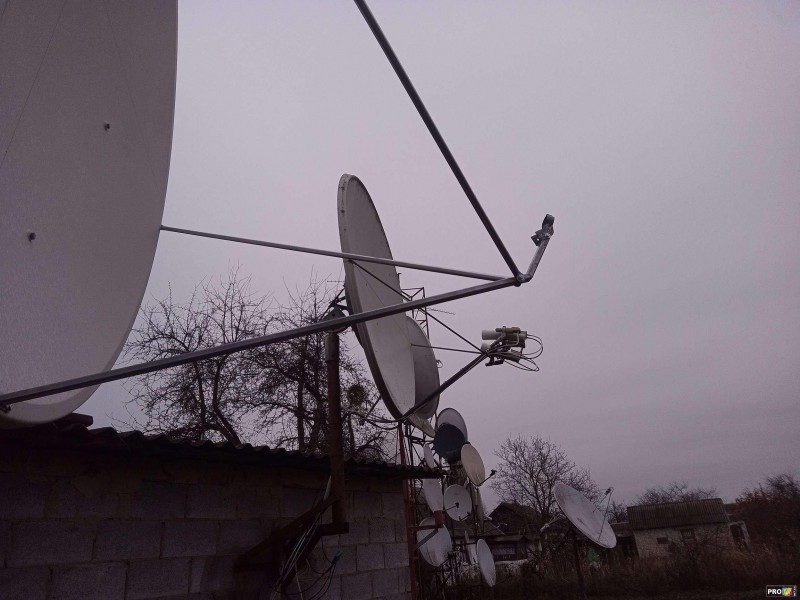

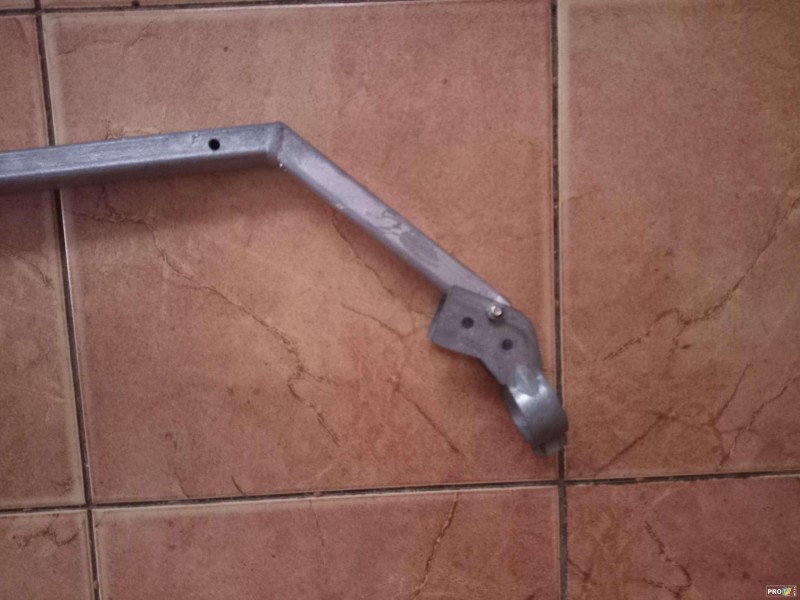

По этой причине отрезал заводской держатель и пристроил -регулируемый

Вложения:
































_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Установка Польской офсетной антенны LAMINAS 2,4m на мачт
Сообщение Добавлено: 09 ноя 2022, 23:08
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1256
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 147

Повысить репутациюПонизить репутацию

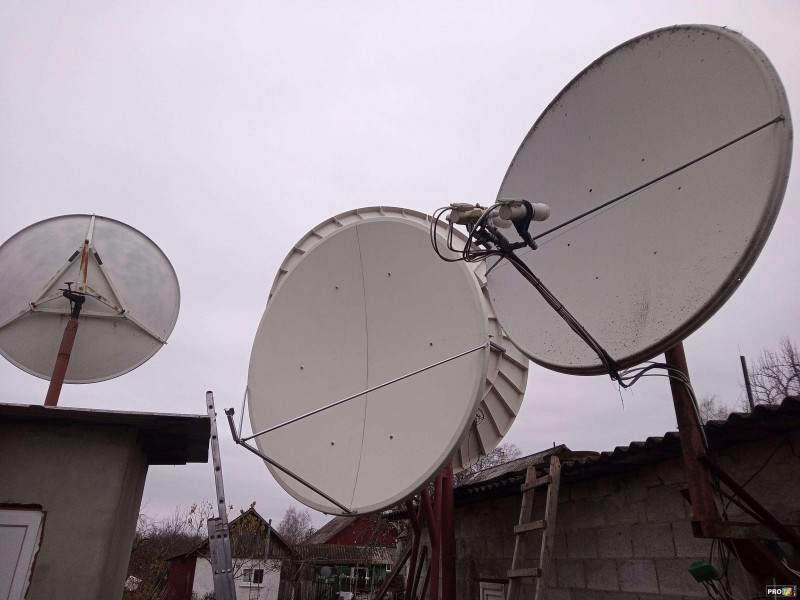

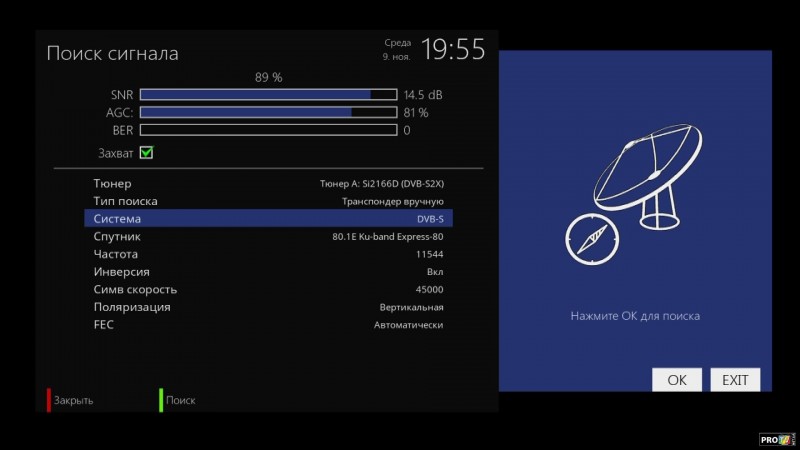

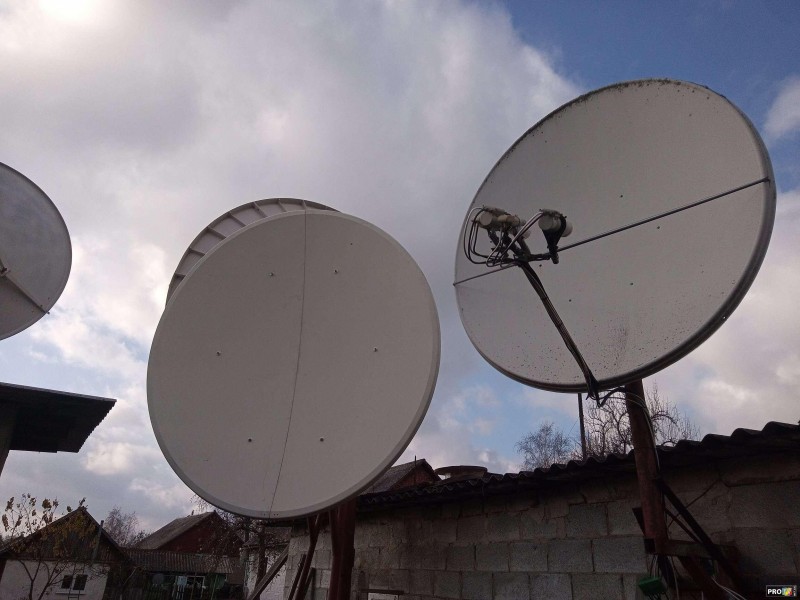

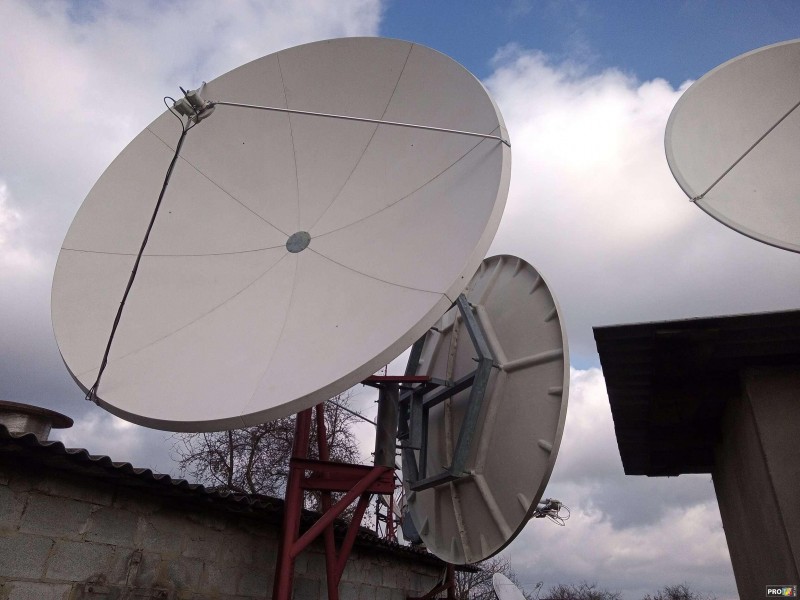

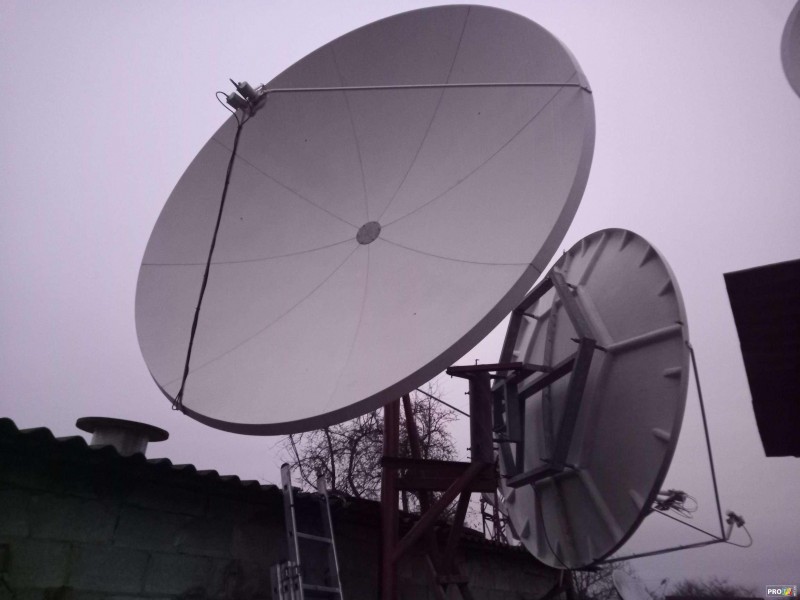

И так решил сравнить офсетную антенну LAMINAS 2,4m с прямофокусом SUPRAL 2,5m по сигналу в dB на E2.
В качестве спутника выбрал именно Express-80 @ 80° E.Чуть позже распишу почему именно этот спутник.

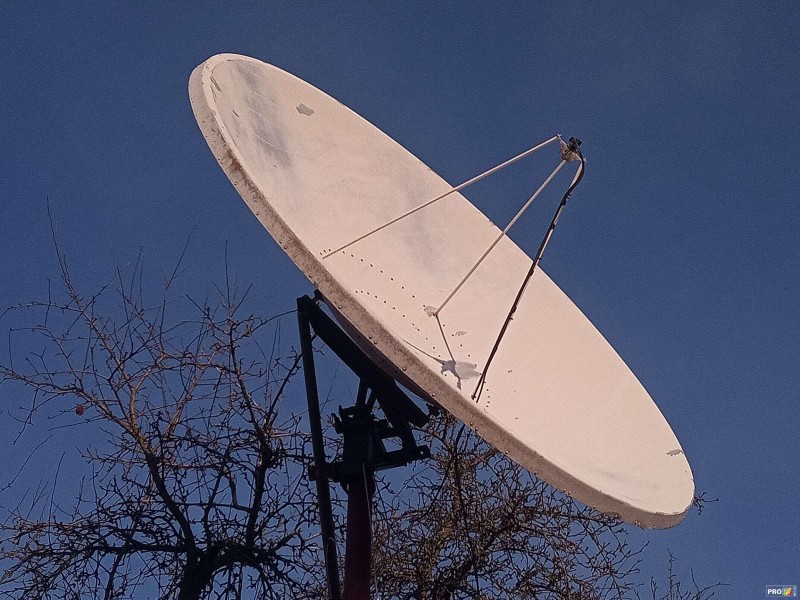

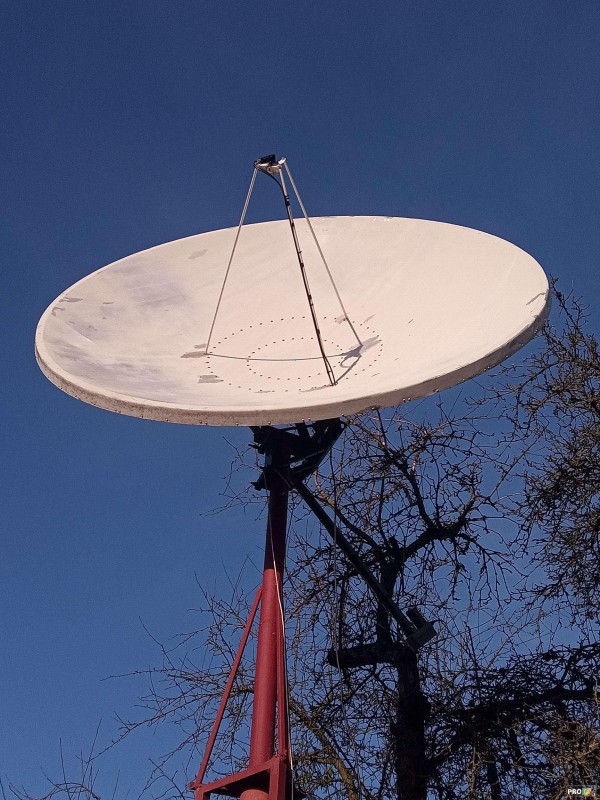

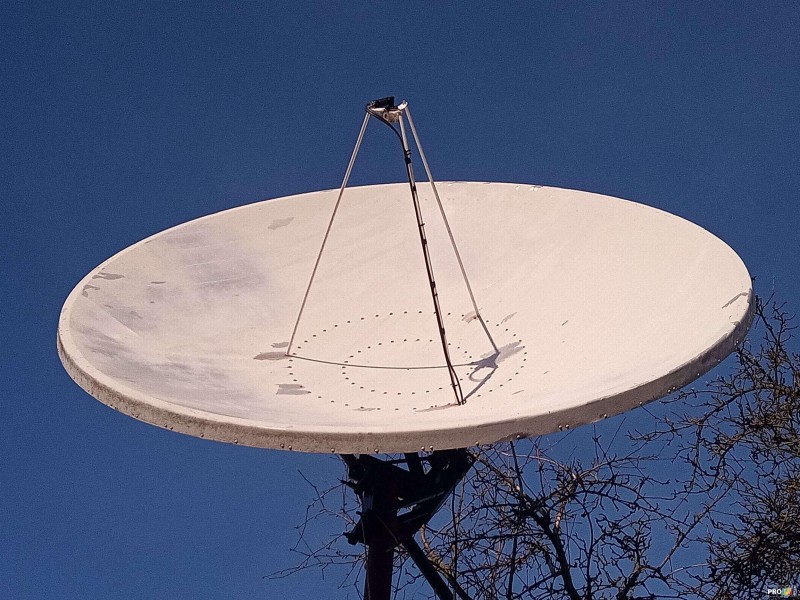

И так прямофокусная антенна SUPRAL 2,5m

Express-80 @ 80°

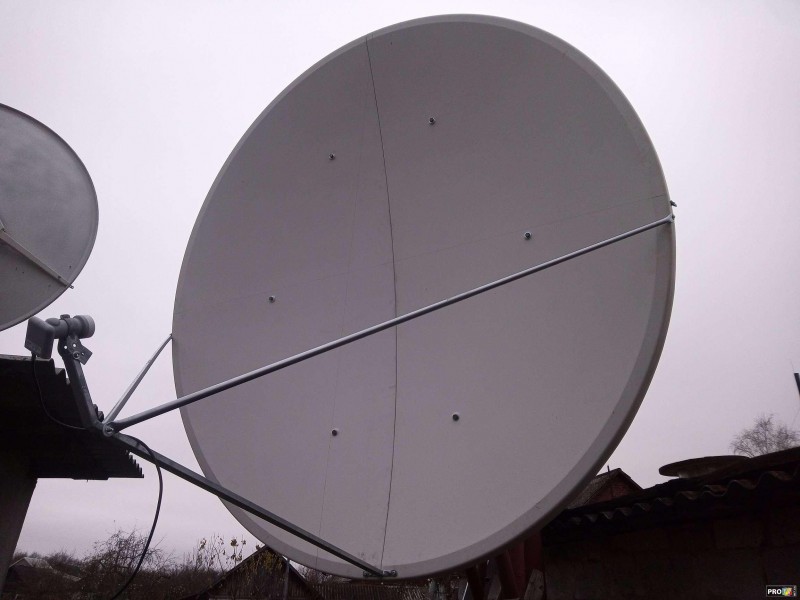

Теперь офсетная антенна LAMINAS 2,4m (2,4м*2,7м)

Express-80 @ 80°















Как видим разница от 0,3-до 1 dB
Есть и провал на LAMINAS 2,4m в минус 2 dB на одинаковых транспонднрах которые с разной поляризацией и этот провал в Горизонтальной поляризации,так как я не зря писал,что выбрал именно для этого Express-80 @ 80°,так как на офсете нужно сделать нормальную развязку так как это не последний момент и использовался обычный конвертер.нужно всё постепенно подгонять.так как на большом офсете это намного сложнее нежели на большом прямофокусе.
Позже пробну фланцевые конвертера и облучатели

ПРОДОЛЖЕНИЕ СЛЕДУЕТ!

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Установка Польской офсетной антенны LAMINAS 2,4m на мачт
Сообщение Добавлено: 13 ноя 2022, 22:52
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1256
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 147

Повысить репутациюПонизить репутацию

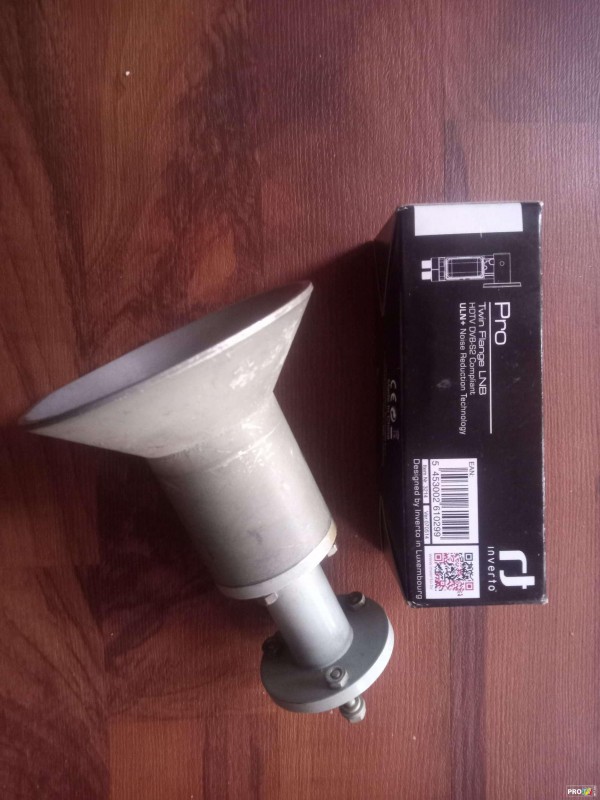

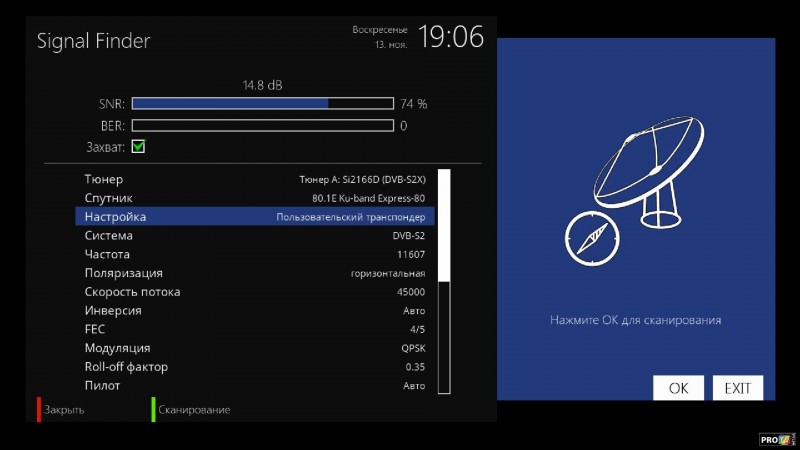

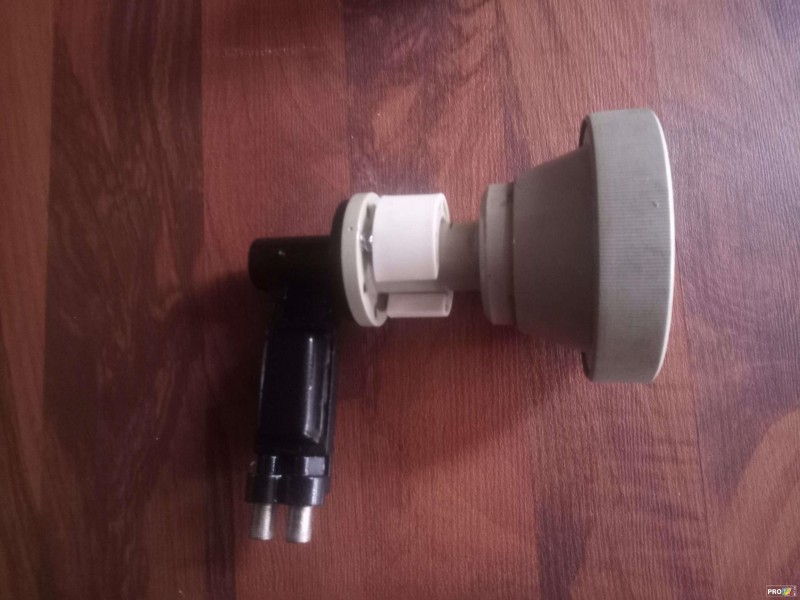

Сегодня повторил тест с разными конвертерами и облучателями.Результатом остался очень доволен.
Кстати при замене другого конвертера -дублёры транспондеры подтянулись к адекватным значением показаниям данным матрицы в работе.










Можно сказать абсолютно открыто,что матрица антенны LAMINAS идеально работает на свои 2,4m.

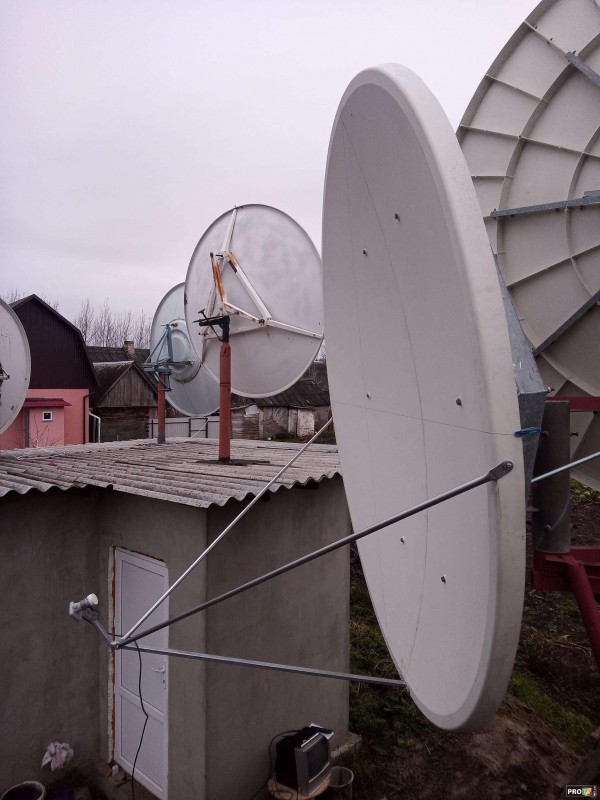

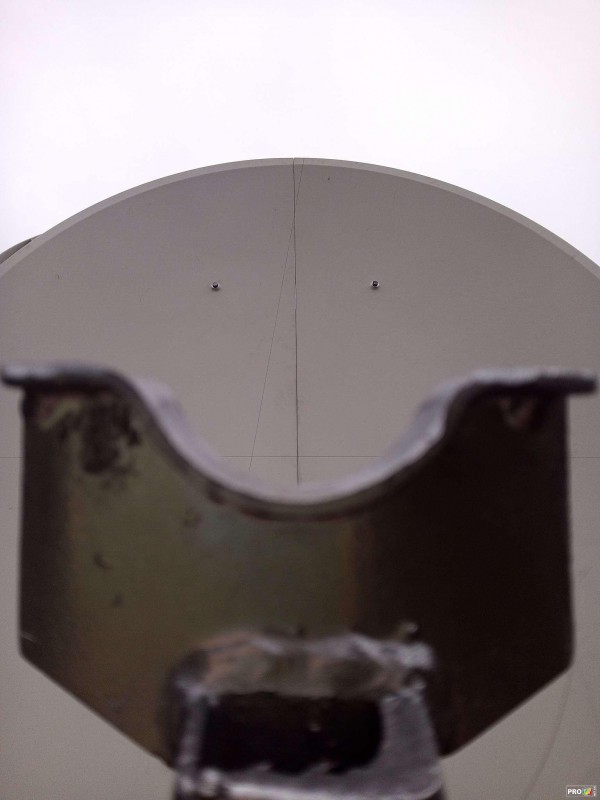

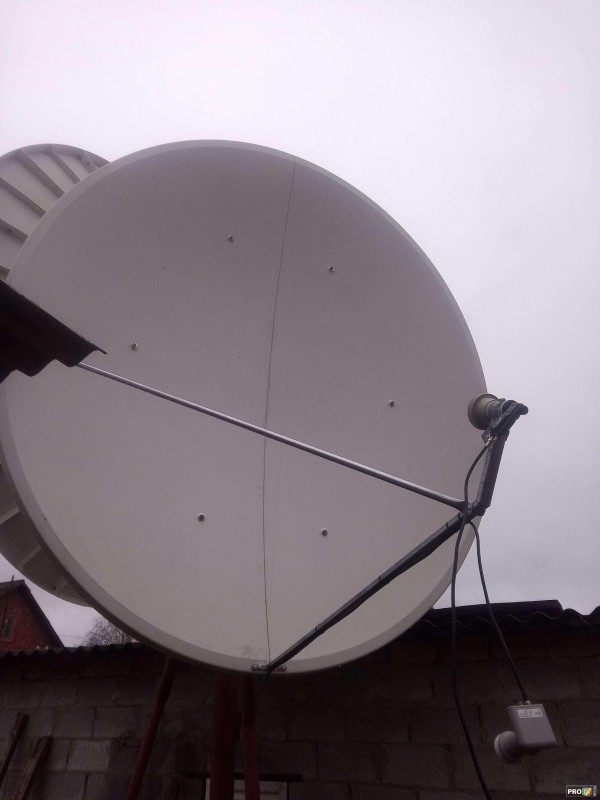

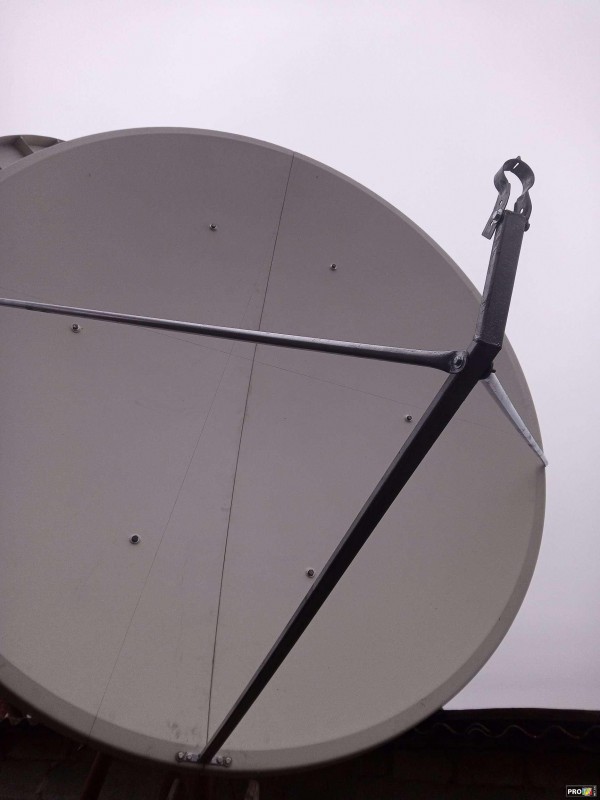

Лучший прицел антенны делал по живому сигналу

laminas pricel.jpg



При повторном тесте двух антенн-разница в сравнении с антенной Супрал 2,5м и LAMINAS 2,4m составила в основном от 0,2-до 0,7 dB в пользу прямофокуса.Но это так и должно быть,так как у параболы хоть и не намного,а чуток ,но размер более.

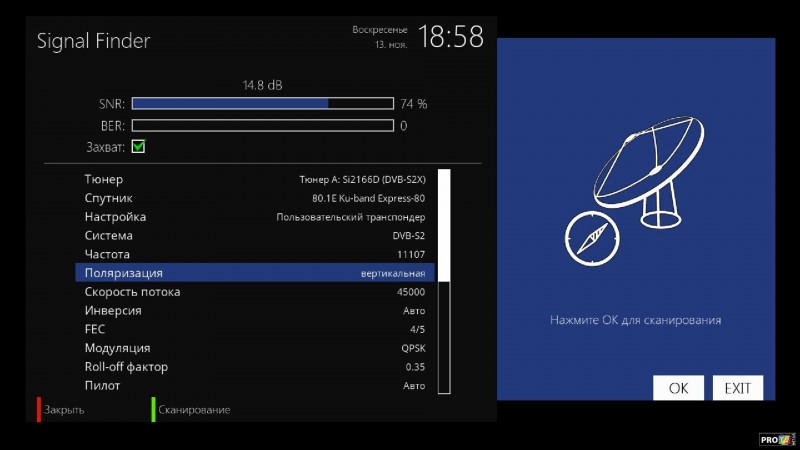

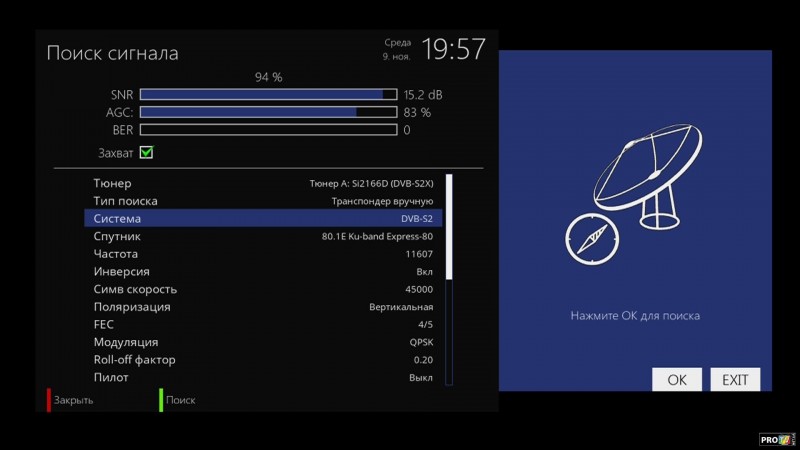

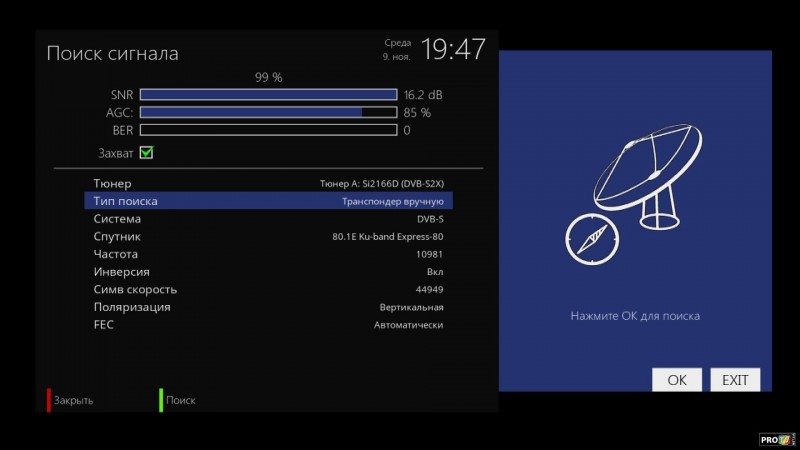

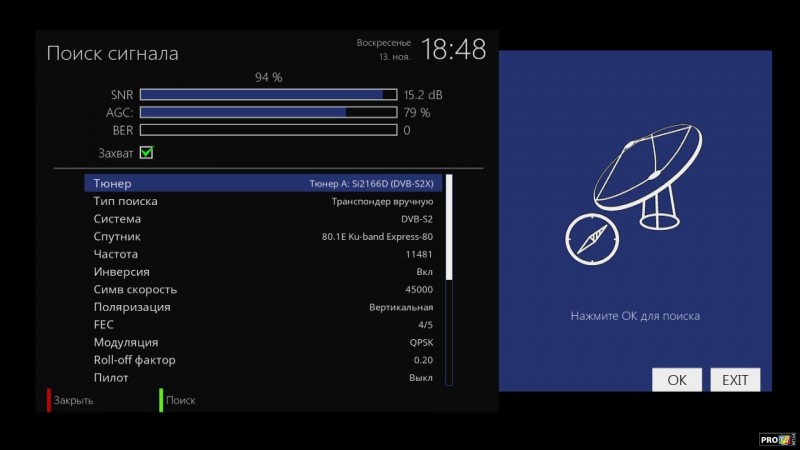

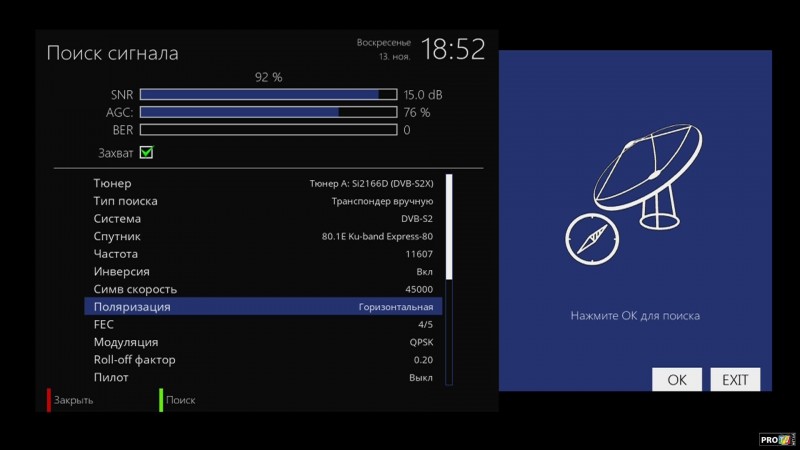

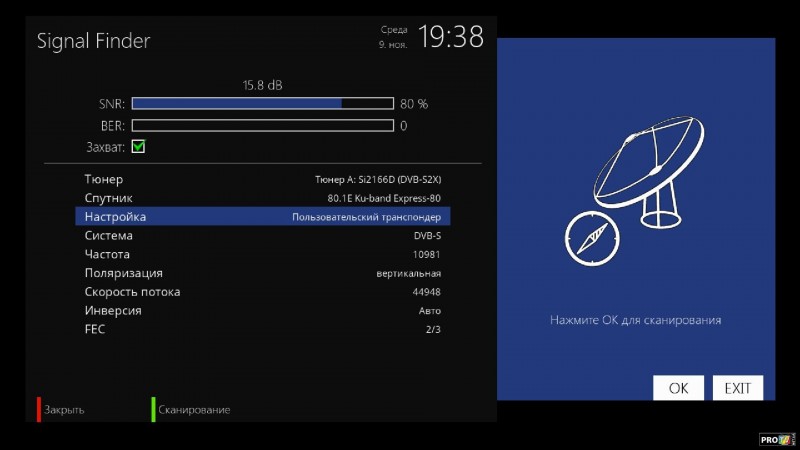

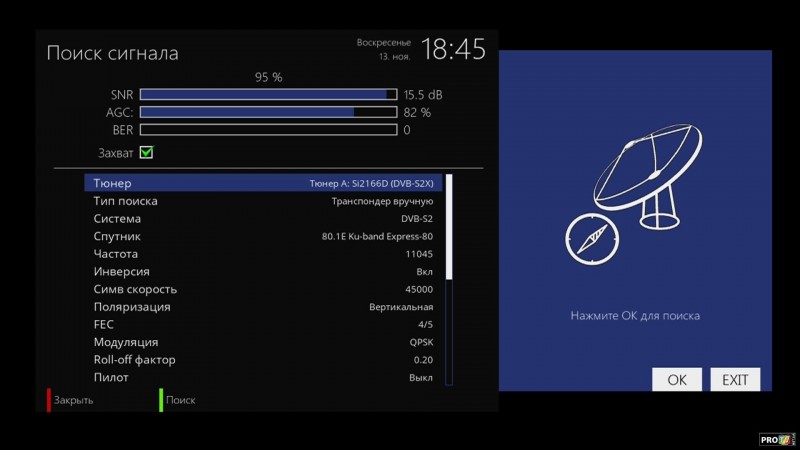

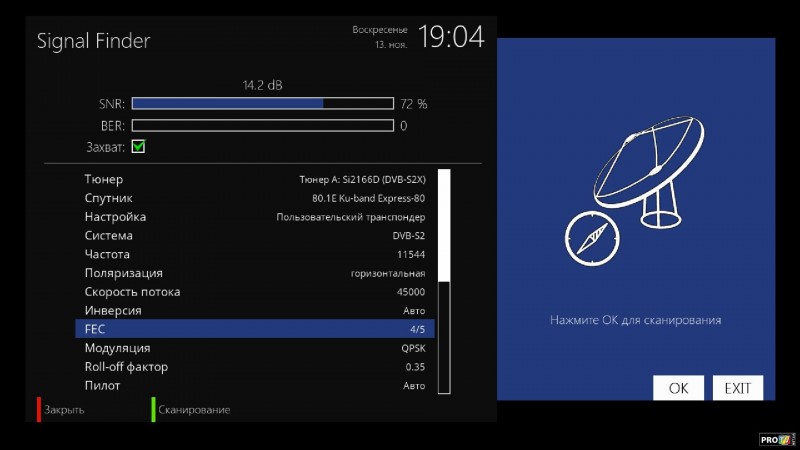

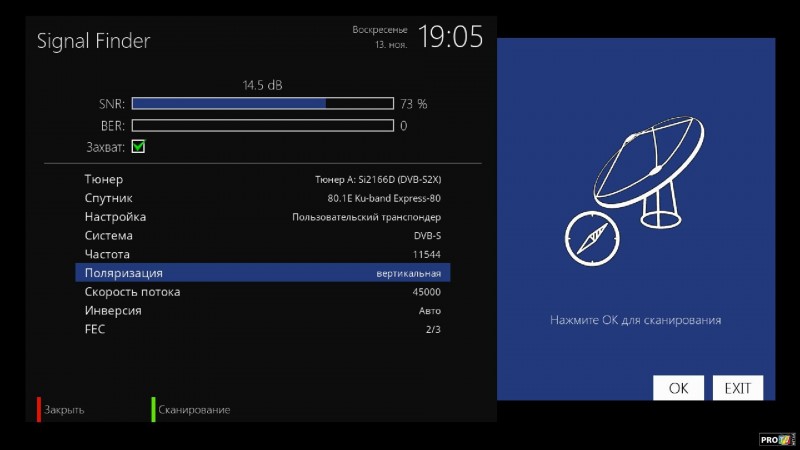

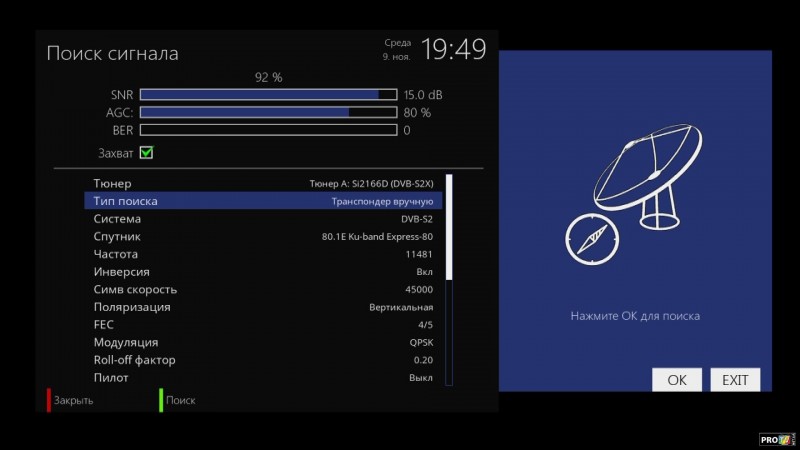

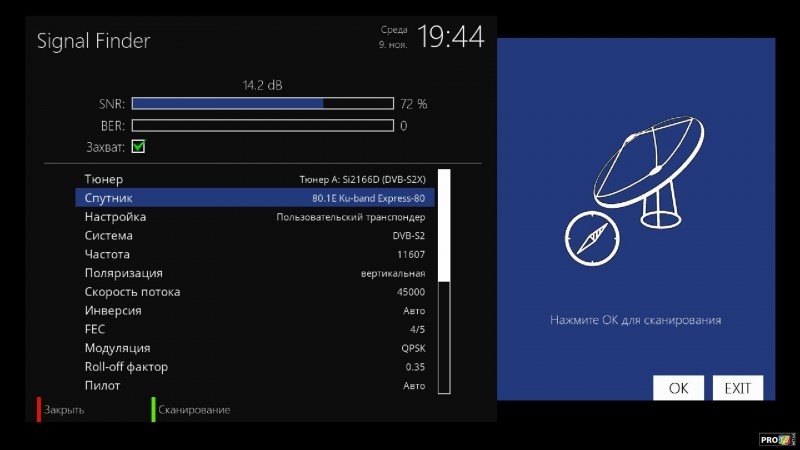

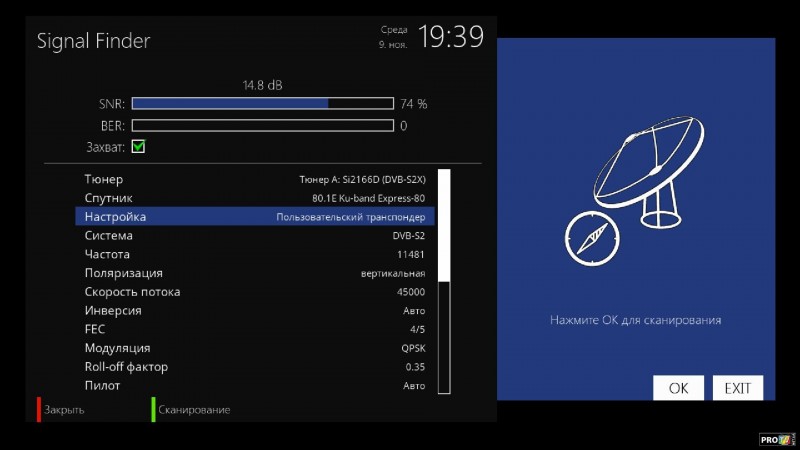

И так вот сам тест-сравнение :

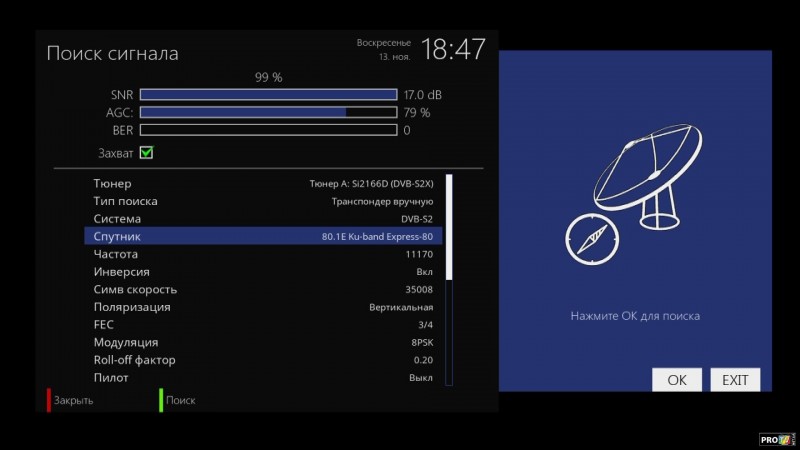

Супрал 2,5м (прямофокус)

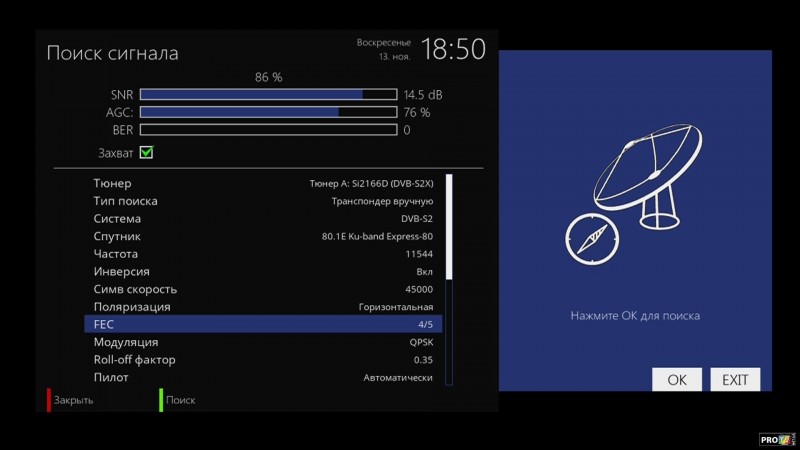

Теперь офсет LAMINAS 2,4m














Под итожим:

Supral 2,5m --- LAMINAS 2,4m

10981 V 16,2 --- 16dB

11045 V 15,5 --- 15dB

11107 H 16,2 --- 15,5 dB

11107 V 15,2 --- 14,8 dB

11170 V 17 --- 16,8 dB

11481 V 15,2 --- 14,8 dB

11481 H 15,5 --- 14,5 dB

11544 V 14,8 --- 14,5 dB

11544 H 14,5 --- 14,2 dB

11607 V 15,5 --- 14,5 dB

11607 H 15 --- 14,8 dB

Там где разница типа в 1 dB это не так,так как сигнал не стоит на месте и приходилось скринить поэтапно с двух антенн.
А так повторюсь разница от 0,2-до 0,7 dB в пользу прямофокуса

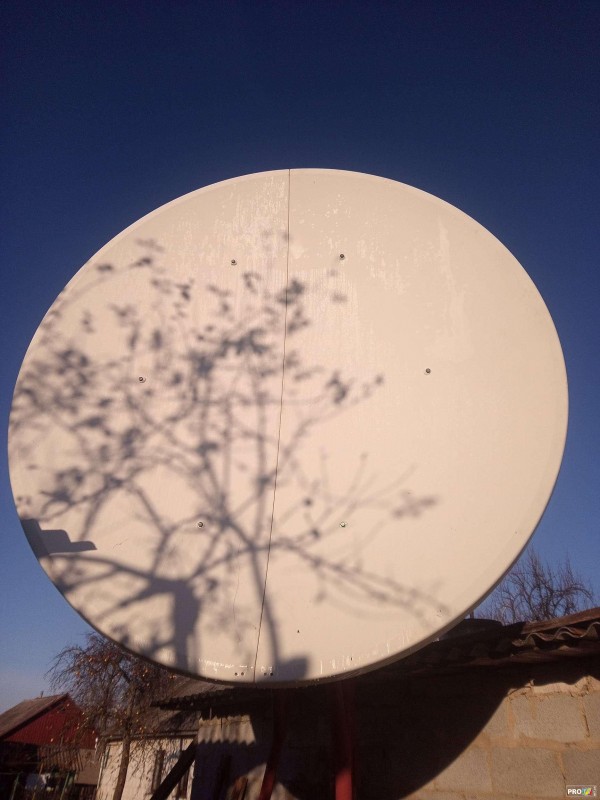

Офсетная антенна LAMINAS 2,4m отлично работает на свой размер-в ку диапазоне!СОВЕТУЮ!!!!

Для DX-инга то,что нужно!



_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Установка Польской офсетной антенны LAMINAS 2,4m на мачт
Сообщение Добавлено: 25 ноя 2022, 13:42
В сети
DX-er
DX-er

Зарегистрирован: 01 июл 2022, 22:32
Сообщения: 177
Страна: Sweden (se)
Репутация: 2

Повысить репутациюПонизить репутацию
Привет Виталий

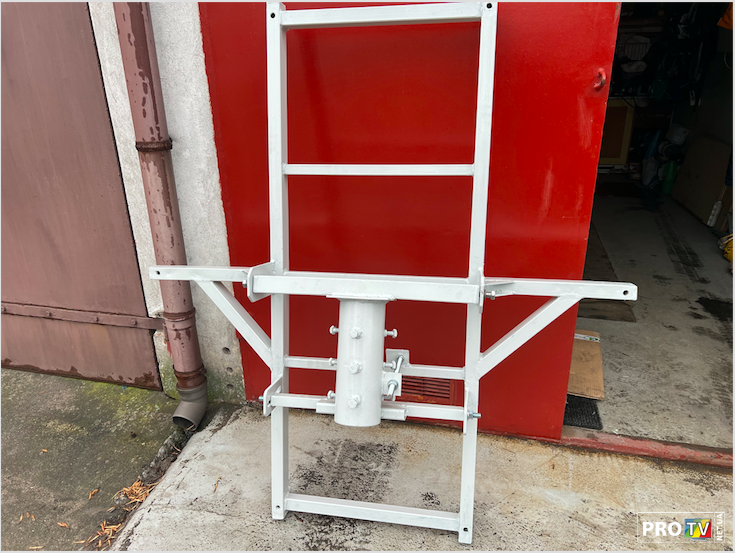

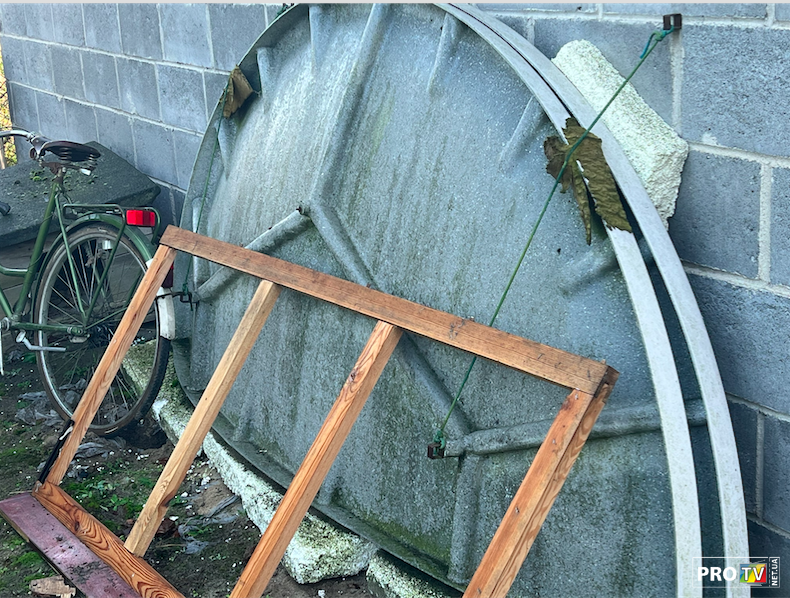

У меня такая же антенна, но нужно починить подвес и сделать к ней палки.
Но сначала я бы хотел, чтобы вы точно назвали клюшки, какой они длины и под каким углом находится эта готовая хокиека?
Сначала я должен вымыть его и подготовить к сметанию
полярмута


Вложения:
Zrzut ekranu 2022-11-25 o 12.40.56.png

Zrzut ekranu 2022-11-25 o 12.41.21.png


_________________
VU + Ultimo 4K / Vu + Duo 4K SE / DM920 4K / sf8008 4K / VU + Ultimo HD / U2C / SX6 /
Slingbox500HD
2szt T90 + diseq 1 \ 16
2szt Channel Master 180cm // 75e-58w // 2xCband / LR / VH / Ku / Ku L, R / Szwecja /
Channel Master 120cm / Ku-band / Kolowy L / R 90e-30w / Polska /
Channel Master 2,4m 3xCband 1xKu / 95e-47w / (Polska)
Famaval 310cm (Stand by)
Laminas 270/300 (Stand by)
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Установка Польской офсетной антенны LAMINAS 2,4m на мачт
Сообщение Добавлено: 27 ноя 2022, 20:41
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1256
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 147

Повысить репутациюПонизить репутацию
Держи


Вложения:
razmer Laminas 2,4m.jpg


_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Установка Польской офсетной антенны LAMINAS 2,4m на мачт
Сообщение Добавлено: 27 ноя 2022, 22:59
В сети
DX-er
DX-er

Зарегистрирован: 01 июл 2022, 22:32
Сообщения: 177
Страна: Sweden (se)
Репутация: 2

Повысить репутациюПонизить репутацию
Виталий, спасибо за габариты палочек, надо только полярный
подвес отремонтировать и антенна полетит на орбиту. :good:
=======
Я также хотел бы, чтобы вы изменили эту нижнюю палку
это зависит от размеров поперечного сечения этой палки.
Является ли палочка внизу квадратной или прямоугольной?


Вложения:
Zrzut ekranu 2022-11-24 o 18.19.17.png


_________________
VU + Ultimo 4K / Vu + Duo 4K SE / DM920 4K / sf8008 4K / VU + Ultimo HD / U2C / SX6 /
Slingbox500HD
2szt T90 + diseq 1 \ 16
2szt Channel Master 180cm // 75e-58w // 2xCband / LR / VH / Ku / Ku L, R / Szwecja /
Channel Master 120cm / Ku-band / Kolowy L / R 90e-30w / Polska /
Channel Master 2,4m 3xCband 1xKu / 95e-47w / (Polska)
Famaval 310cm (Stand by)
Laminas 270/300 (Stand by)
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Установка Польской офсетной антенны LAMINAS 2,4m на мачт
Сообщение Добавлено: 28 ноя 2022, 21:27
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1256
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 147

Повысить репутациюПонизить репутацию
toroidal68 писал(а):
Я также хотел бы, чтобы вы измерили эту нижнюю палку
это зависит от размеров поперечного сечения этой палки.
Является ли палочка внизу квадратной или прямоугольной?


Прямоугольная 1.8*3см


Вложения:
Zrzut ekranu 2022-11-24 o 18.19.17.jpg


_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Установка Польской офсетной антенны LAMINAS 2,4m на мачт
Сообщение Добавлено: 22 янв 2023, 16:43
В сети
DX-er
DX-er

Зарегистрирован: 01 июл 2022, 22:32
Сообщения: 177
Страна: Sweden (se)
Репутация: 2

Повысить репутациюПонизить репутацию
@Виталик, можешь измерить расстояние от винта, который держит палочки, до конца этой готовой тарелки?


Вложения:
Zrzut ekranu 2023-01-22 o 15.38.39.png


_________________
VU + Ultimo 4K / Vu + Duo 4K SE / DM920 4K / sf8008 4K / VU + Ultimo HD / U2C / SX6 /
Slingbox500HD
2szt T90 + diseq 1 \ 16
2szt Channel Master 180cm // 75e-58w // 2xCband / LR / VH / Ku / Ku L, R / Szwecja /
Channel Master 120cm / Ku-band / Kolowy L / R 90e-30w / Polska /
Channel Master 2,4m 3xCband 1xKu / 95e-47w / (Polska)
Famaval 310cm (Stand by)
Laminas 270/300 (Stand by)
Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Установка Польской офсетной антенны LAMINAS 2,4m на мачт
Сообщение Добавлено: 23 янв 2023, 18:24
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1256
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 147

Повысить репутациюПонизить репутацию
Измерял.Получилось ровно - 133,3 см


Вложения:


_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60),40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110),85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum
Вернуться к началу
 Профиль
Ответить с цитатой
Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 17 ]

Часовой пояс: UTC + 2 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Администрация и владелец форума не несут ответственности за содержание рекламной информации,
а также за содержание рекламируемых интернет-ресурсов.
Вы пользуетесь представленной здесь информацией и доверяете рекламодателям на свой страх и риск!
Администрация и владелец форума не несут ответственности за информацию и высказывания, размещённые в сообщениях пользователей форума.
Все высказывания и информация, размещённые на форуме и не имеющие ссылки на первоисточник,
выражают точку зрения исключительно автора конкретного сообщения на форуме
и никак не связаны с точкой зрения администрации или владельца форума.
Администрация старается удалять оскорбительные сообщения как самостоятельно, в процессе модерации, так и по конкретной претензии от третьего лица.
Однако удаление может происходить с некоторой задержкой. Надеемся на Ваше понимание.


© 2005 - 2023 . ProTV.NET.UA - ТВ, Технологии, Телекоммуникации
