Автор:  vitalik19 [ 06 авг 2022, 22:33 ]
Заголовок сообщения:  Сетчатая прямофокусная антенна Orbitron SX10 3м USA

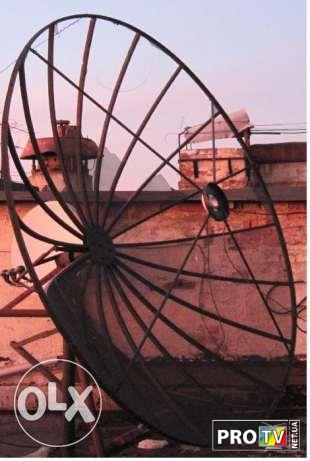

Наш коллега Евгений с Киевской области приобрел сетчаную антенну размером 300см.(Собственно где мы ее отторговали в 2015 году за 1500гривен у кабельщиков с г.Львов)Но к сожалению родной сетки на ней осталось примерно 45%.
На будущее планировали ее заменить полностью другой оцинкованной.(Каркас в идеальном состояниии)





В этой теме будет выложен процесс востановления.
Продолжение следует....
Автор:  vitalik19 [ 07 авг 2022, 07:49 ]
Заголовок сообщения:  Сетчатая прямофокусная антенна Orbitron SX10 3м USA
Сама антенна американского производства,делали её в 80х годах и закончилось их производство в середине 90х

Паспортные данные антенны Orbitron SX10
Данные паспорта взяты с американского форума: https://www.satelliteguys.us/xen/threads/o.339580/

Вложения:
Автор:  vitalik19 [ 07 авг 2022, 07:58 ]
Заголовок сообщения:  Re: Сетчатая прямофокусная антенна Orbitron SX10 3м USA

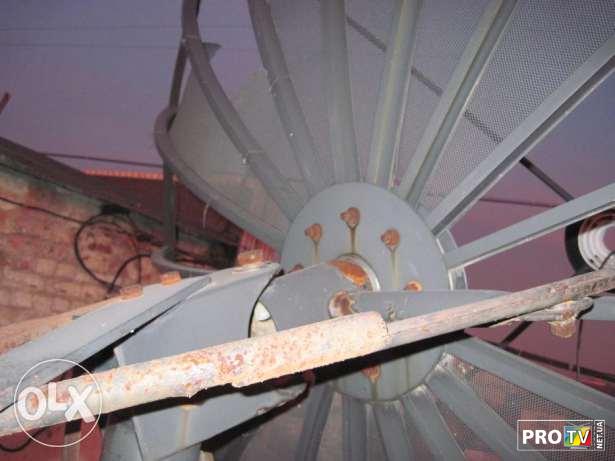

Во времена ихнего производства,позже модель уже комплектовалась одним центральным креплением штагни -держателя.

Вложения:
Безымянный 1.jpg
Автор:  vitalik19 [ 07 авг 2022, 08:29 ]
Заголовок сообщения:  Re: Сетчатая прямофокусная антенна Orbitron SX10 3м USA
И так...

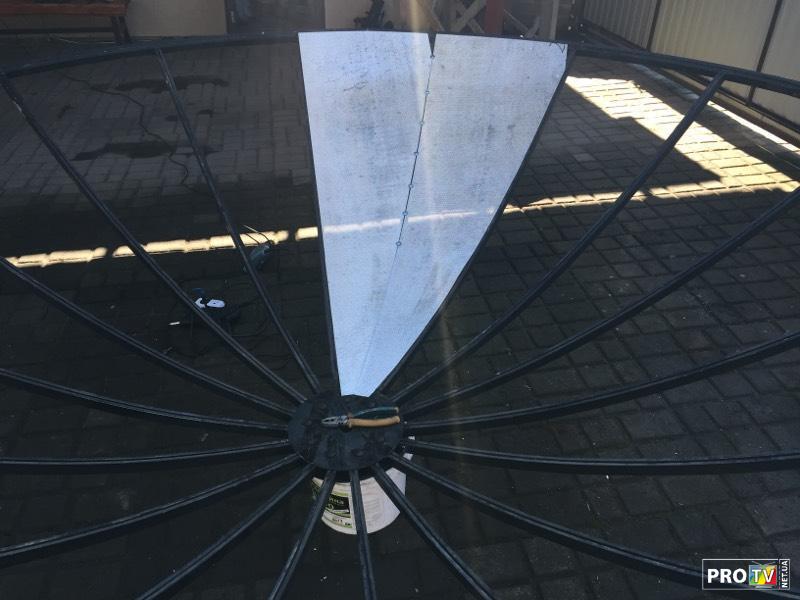

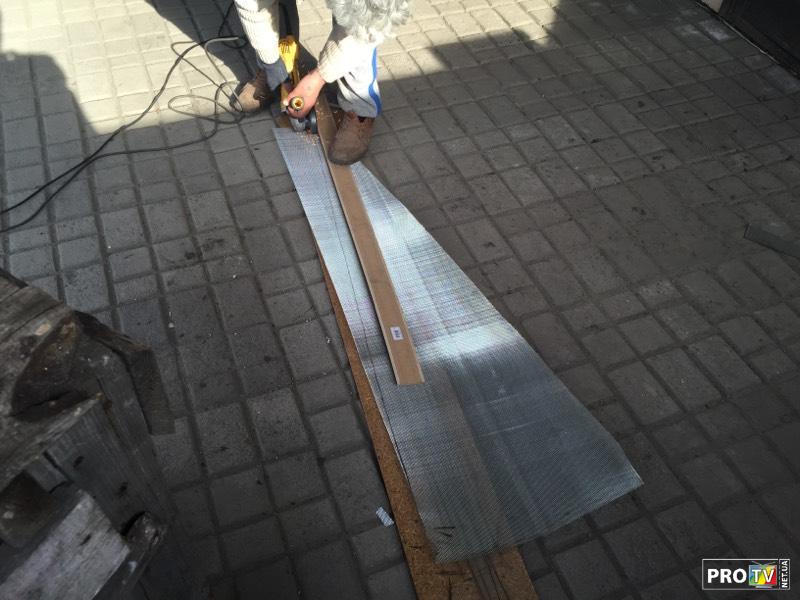

Начальный пробный лекальный-процесс на каркасную основу и нарезка лепестков :

Вложения:
Автор:  vitalik19 [ 07 авг 2022, 08:30 ]
Заголовок сообщения:  Re: Сетчатая прямофокусная антенна Orbitron SX10 3м USA
Сборка каркаса

Вложения:
Автор:  vitalik19 [ 07 авг 2022, 08:42 ]
Заголовок сообщения:  Re: Сетчатая прямофокусная антенна Orbitron SX10 3м USA
Продолжение сборки





Также используется прижимная полоса между стыками сетки

Вложения:
Автор:  vitalik19 [ 07 авг 2022, 08:46 ]
Заголовок сообщения:  Re: Сетчатая прямофокусная антенна Orbitron SX10 3м USA
Несколько фото с момента проверки сигнала на антенне 300см.
Судя по рассказу в момент настройки максимальные данные,что удалось вытянуть на слабом сигнале на обновленной сетке -это сетчанная антенна показала работу как цельнопресованная 270см. парабола в Си диапазоне.

Вложения:
Автор:  vitalik19 [ 07 авг 2022, 08:53 ]
Заголовок сообщения:  Re: Сетчатая прямофокусная антенна Orbitron SX10 3м USA
Позже собранная парабола,была полностью покрашена,где сетка и сам каркас антенны в специальный чёрный цвет для оцинкованного металла!

Вложения:
Автор:  vitalik19 [ 07 авг 2022, 09:00 ]
Заголовок сообщения:  Re: Сетчатая прямофокусная антенна Orbitron SX10 3м USA
Orbitron SX10 3м USA

Вложения:
