Приобрел в 2017 г. офсетную антенну 2.4 м. К сожалению в комплекте не было ничего кроме самого зеркала с подзеркальником.Предстояла очень сложная и долгая работа по ее восстановлению,изготовления полярного подвеса и дуг конвертеро-держателя.

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.

Данные комплектующих для Супрал 2,4м которые когда то предоставил ув. slogger из г.Киев

_________________
VU+DUO 4K Combo,AX HD61 4K Combo-2шт,AB PULSe 4K Combo,UClan Ustym 4K PRO,U2C Denys H.265,VU+Ultimo,VU+Solo,(CI+CAM-много).

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

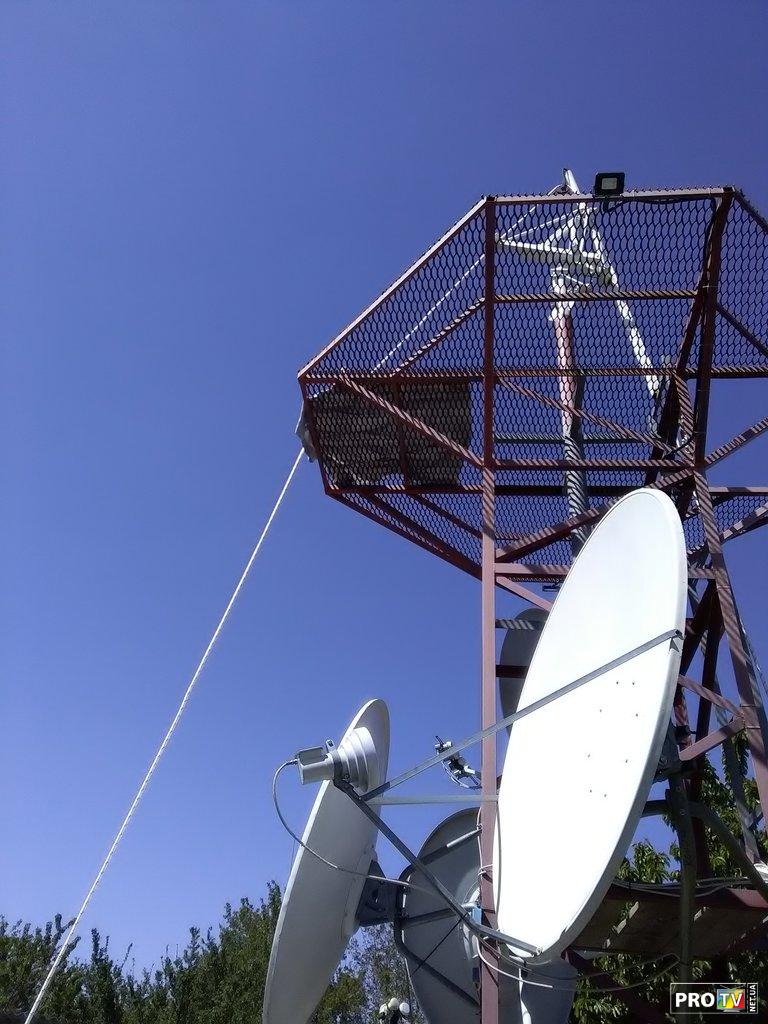

Нарисовал чертеж вышки,с небольшой площадкой для монтажа антенны.Высота ее 4 метра плюс опора для антенны. Делаться это будет с уголка.

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.





Накидал на лист бумаги приблизительный проект полярки для 240 см с противовесом,чтоб во время работы было видно с чего начать и в дальнейшем убрать все косяки.

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.

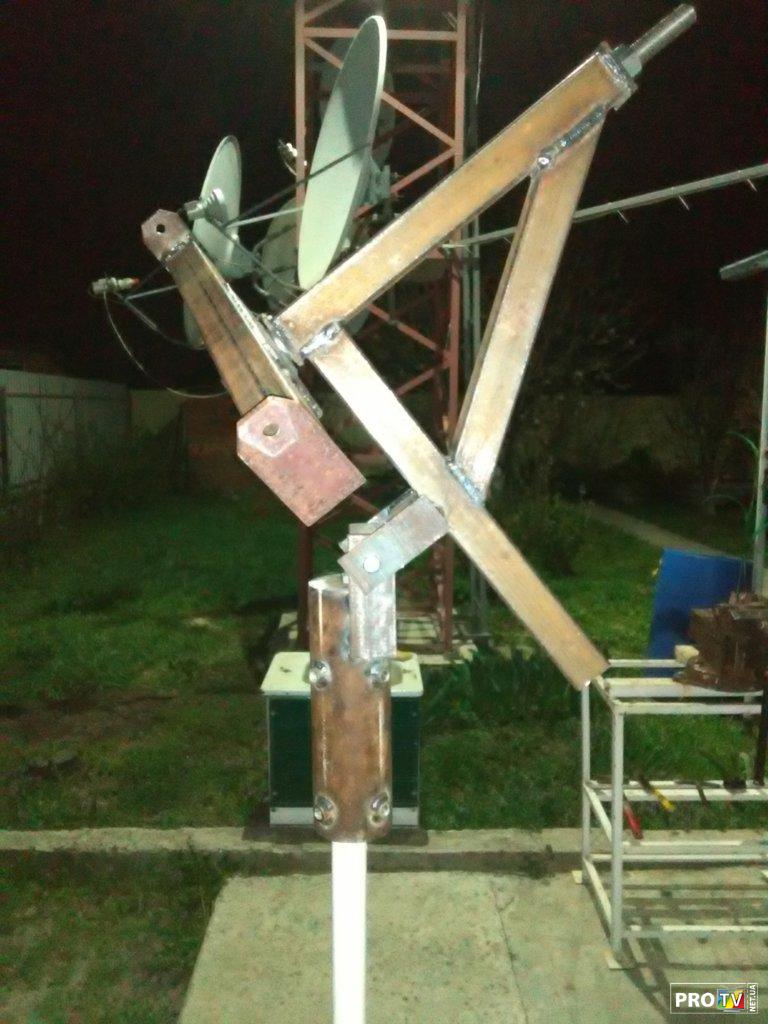

В момент изготовления полярного подвеса для моего супрала 240.Долго размышляя над этой темой я решил сделать модернизированную копию родного заводского полярного подвеса супрал для антенн 165,200.Что я изменил в подвесе-это увеличил перемещение по дуге и естественно усилил его.В заводском подвесе внутри профильной трубы роль кручения берет на себя трубочка диаметром 25 мм толщиной 2 мм.Я сделал вместо трубочки литой кругляк толщиной 25 мм.В дальнейшем мой подвес будет еще усиливаться литым квадратом 20 мм толщиной,обрисовывая каркас и углы смещения тяжести.Первым делом я сделал заготовки на что у меня ушло дня два,учитывая что я делаю это не в заводских условиях используя дрель,болгарку,напильник и сварочный инвертор.А пока первые наброски на фото .

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.

Процесс

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.

+ комплектующие

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.

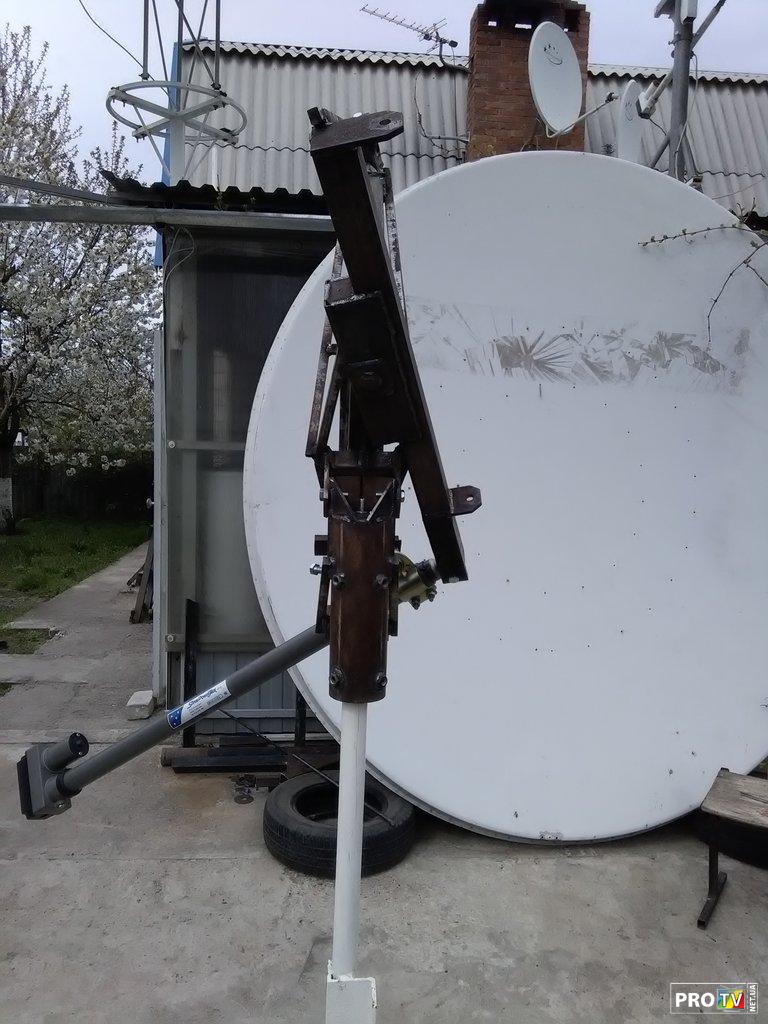

В общем подвес готов.Прицепил актуатор 36 дюймов-в итоге он будет использоваться на всю свою длину.Дуга получиться намного шире ,чем может дать заводской супраловский подвес, а на сколько скажу после установки.
Осталось доработать мачту,поставить подвес и антенну.

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.

Подвес в сборе со всеми болтами.Готов к покраске.

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.

Прикрутил с другом подзеркальник-45 болтов.

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.

Кое как затащил подвес на мачту(ПРИМЕРНО КГ 45 ВЕСИТ).В итоге я покачался на подвесе как пушинка весом 120 кг,сделав вывод что подвес выдержит более 200 кг.Но единственное что надо сделать это кинуть от низа крепления подвеса две перемычки по углам мачты чтоб не было шатания трубы вообще.
Хочу отметить что самый адский труд позади-на это могут пойти тока люди которые увлечены этим делом по самые мозги.
Осталось затащить антенну наверх.

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.

ПОДНЯЛИ!!!!!!!!Было сложно но возможно-я тянул за веревку,а двое принимали на верху и наживили на болты как и планировал.Все встало идеально,подвес крутиться с довольно большим обхватом дуги-примерно 105e-30w.

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.

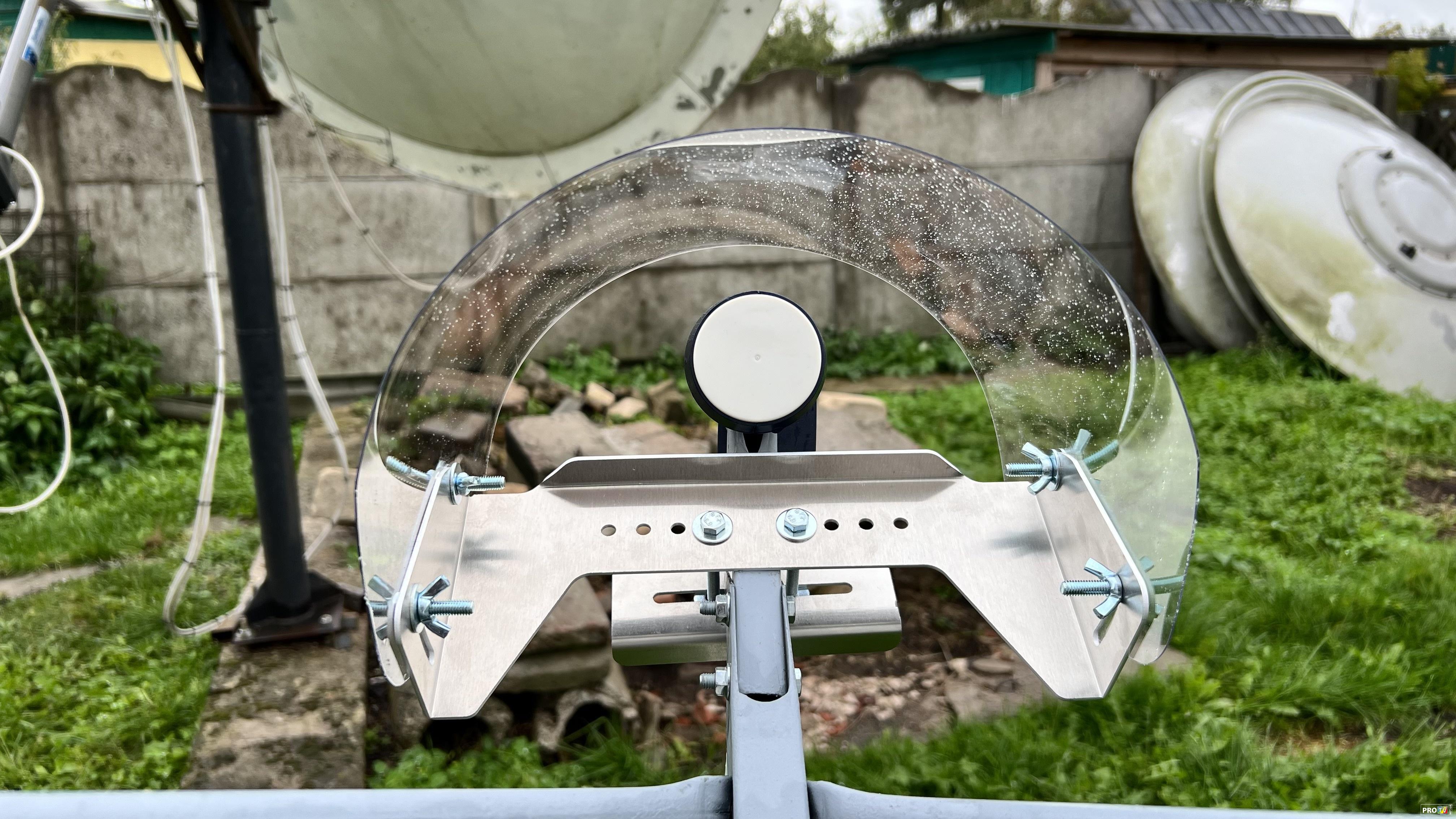

Поставил дуги (ранее приобретённые)держателя конвертера,но приступить к настройке антенны не смог из-за ветра.Настраивать дугу планирую без актуатора-для этого вверху подвеса затягивается гайка, чтоб подвес туго крутился от руки с антенной.
Заодно раскосынил трубостойку 50-м углком -все стоит жестко.

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.

Ну вот спустя небольшое время ,мой механизм успешно работает.Сегодня нашел идеальный фокус-но надо искать облучатель специально под 2.4 м,мой не подходит,а пока что стоит блэк ультра.На выходных немного еще подстрою дугу и начну снимать показания-все таки не легко настроить такой диаметр, требует более точных движений при закрутки болтов и т.п

_________________
SUPRAL 2.4(110e-30W),2.0(105.5e-22w),1,6(103e-22w).Vu+uno,solo.Dens H265.

Здраствуйте,хорошая антенна,и что под такую тарель нужно конвертор с каким то специальним облучателем,я думал что под офсет антенни не надо каких особенних облучателей.

_________________
Антенна офсет MABO 1,64 м,KTI(USA)сетка 2,5 m,Sat integral 1412 Rocket,T2 Uclan SE
Дуга круговой С Band:90е-14w
Дуга линейный С Band:93,5е-1w
Дуга круговой KU Band:36е-56e
Дуга линейный KU Band:90е-15w

У каждой антенны свой угол расскрыва,соответственно под матрицу нужно подбирать облучатель.
Например у супрала 2,4м угол раскрыва состовляет 78 гр,а у твоей мабо 164см ровно 90 градусов.

_________________
VU+DUO 4K Combo,AX HD61 4K Combo-2шт,AB PULSe 4K Combo,UClan Ustym 4K PRO,U2C Denys H.265,VU+Ultimo,VU+Solo,(CI+CAM-много).

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

я знаю ети расчети делают под конвертора на С диапазон,а чтоб под Ku, ето же не прямофокусная антенна у Вас где нужно облучвтель ставить на конвертор Ku band.

_________________
Антенна офсет MABO 1,64 м,KTI(USA)сетка 2,5 m,Sat integral 1412 Rocket,T2 Uclan SE
Дуга круговой С Band:90е-14w
Дуга линейный С Band:93,5е-1w
Дуга круговой KU Band:36е-56e
Дуга линейный KU Band:90е-15w

Разницы нет ,или это прямофокус или оффсет!Под любую матрицу нужен свой облучатель.
Например оффсетные антенны часто встречаются антенны с углом расскрыва 70-80 градусов,а более реже 90,также есть антенны ANDREW c углом 64 гр. Кстати они у нас имеются 2 шт по 1,2 метра-скоро про них будет отдельная тема.

_________________
VU+DUO 4K Combo,AX HD61 4K Combo-2шт,AB PULSe 4K Combo,UClan Ustym 4K PRO,U2C Denys H.265,VU+Ultimo,VU+Solo,(CI+CAM-много).

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

Моя реставрированная Супрал СТВ 2,4 м.
Купил примерно 2 года назад из Витебска за копейки.....

_________________
Стационарный приём: C band 320 см.-мониторинг орбиты, C band 200 см. - 40.0°E, C band 180 см.-11.0°W; Ku band 150 см. - 7°E; 120 см. - 10°E; 85 см.-4.0°W + 4,8°E (мультифид); Ku band 85 см.-36.0°E.
Актуатор: Ku + С (мультифид) band 110 см. 90.0°E-31.0°E
uClan Denys H.265 Pro Combo, Openbox SX4, Openbox X-810, Satfinder SF-51
Samsung 40D6500

Недавно в эти дни прикупил себе ещё одну антенну Супрал СТВ 2,4 м.
Планирую в ближайшее время построить большую спутниковую платформу.
