В этой теме ,будет обсуждение эффективного полипролиненового облучателя для прямофокусных спутниковых антенн,который используется у нас, на данном типе матрицы зеркала 2,6м.

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

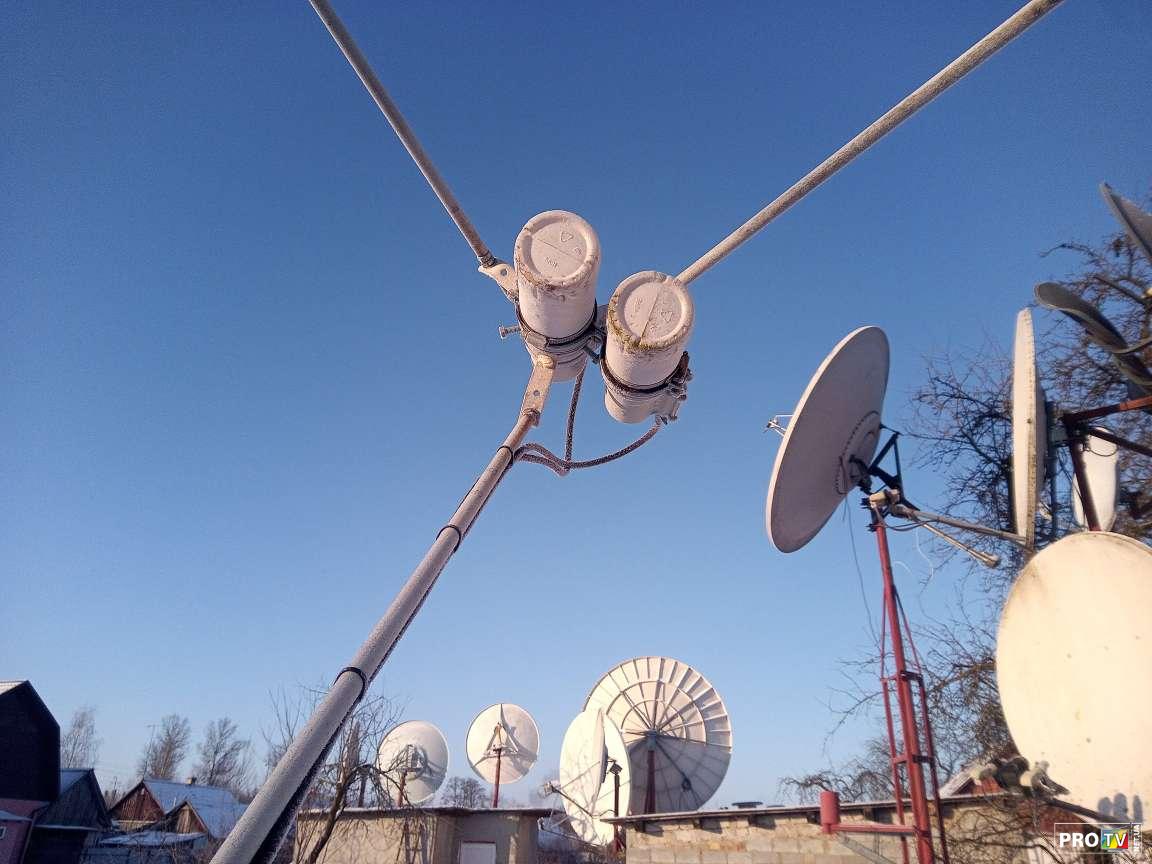

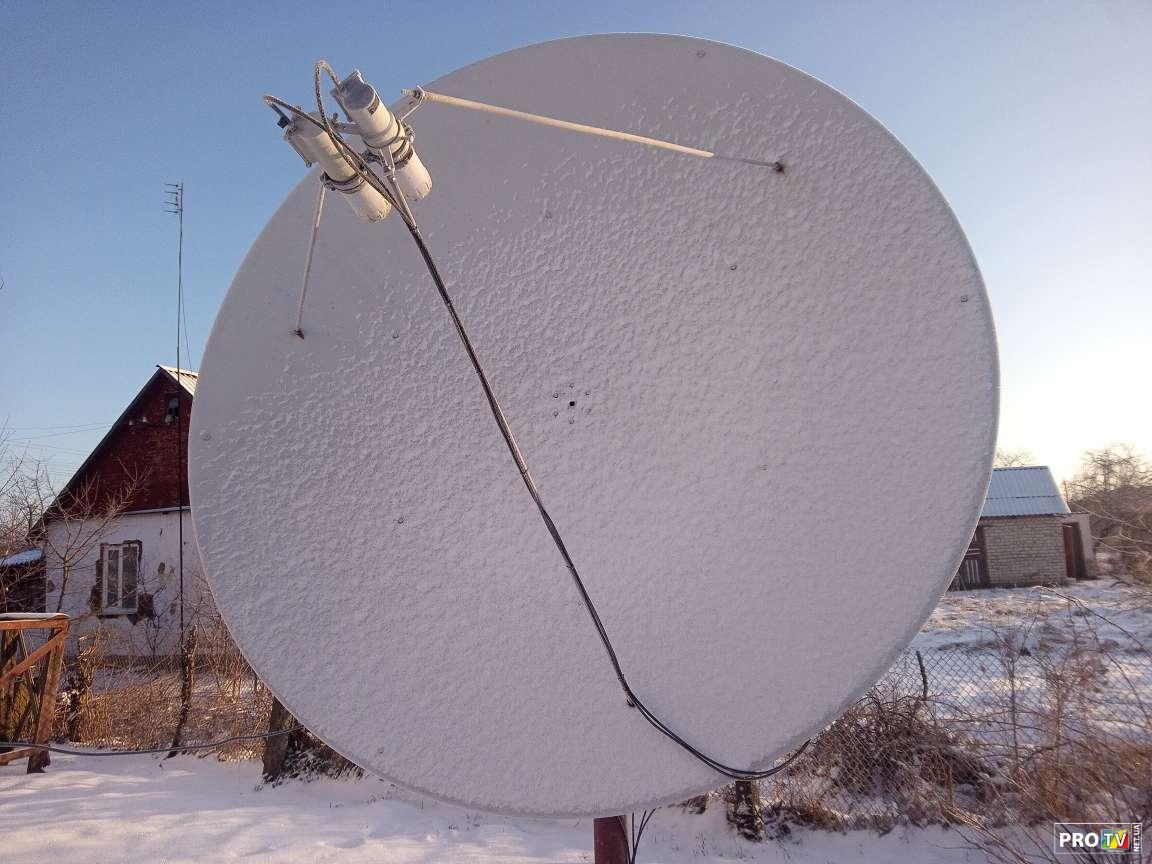

Полипропиленовый облучатель С band для прямофокусных (длиннофокусных) антенн антенн под угол раскрыва 100 градусов.
Для классических прямофокусных антенн с углом расскрыва 125-135 градусов,он не подходит.(Не эффективен)

1 вариант: Круговой С band





2 вариант: Линейный С band

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

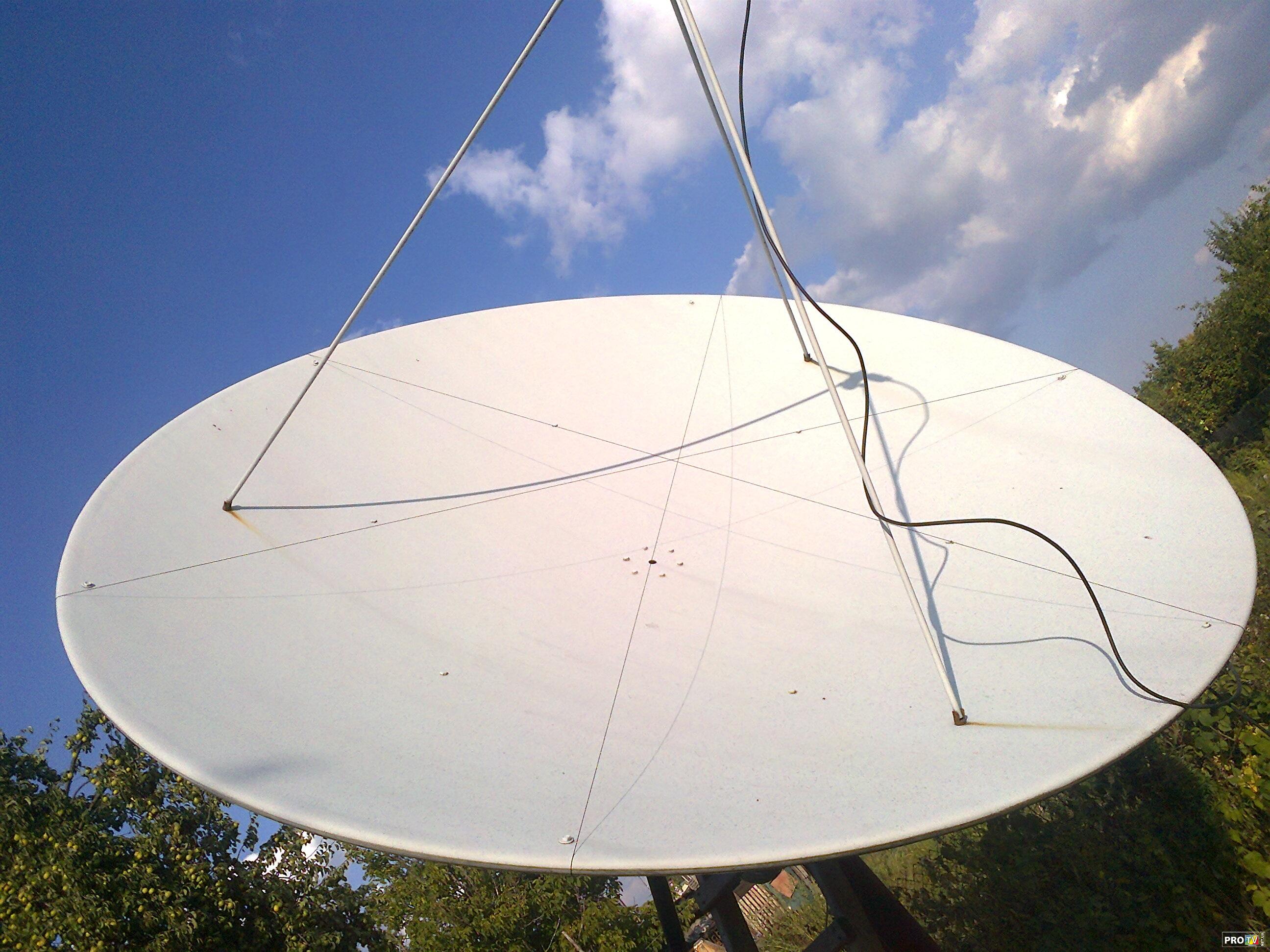

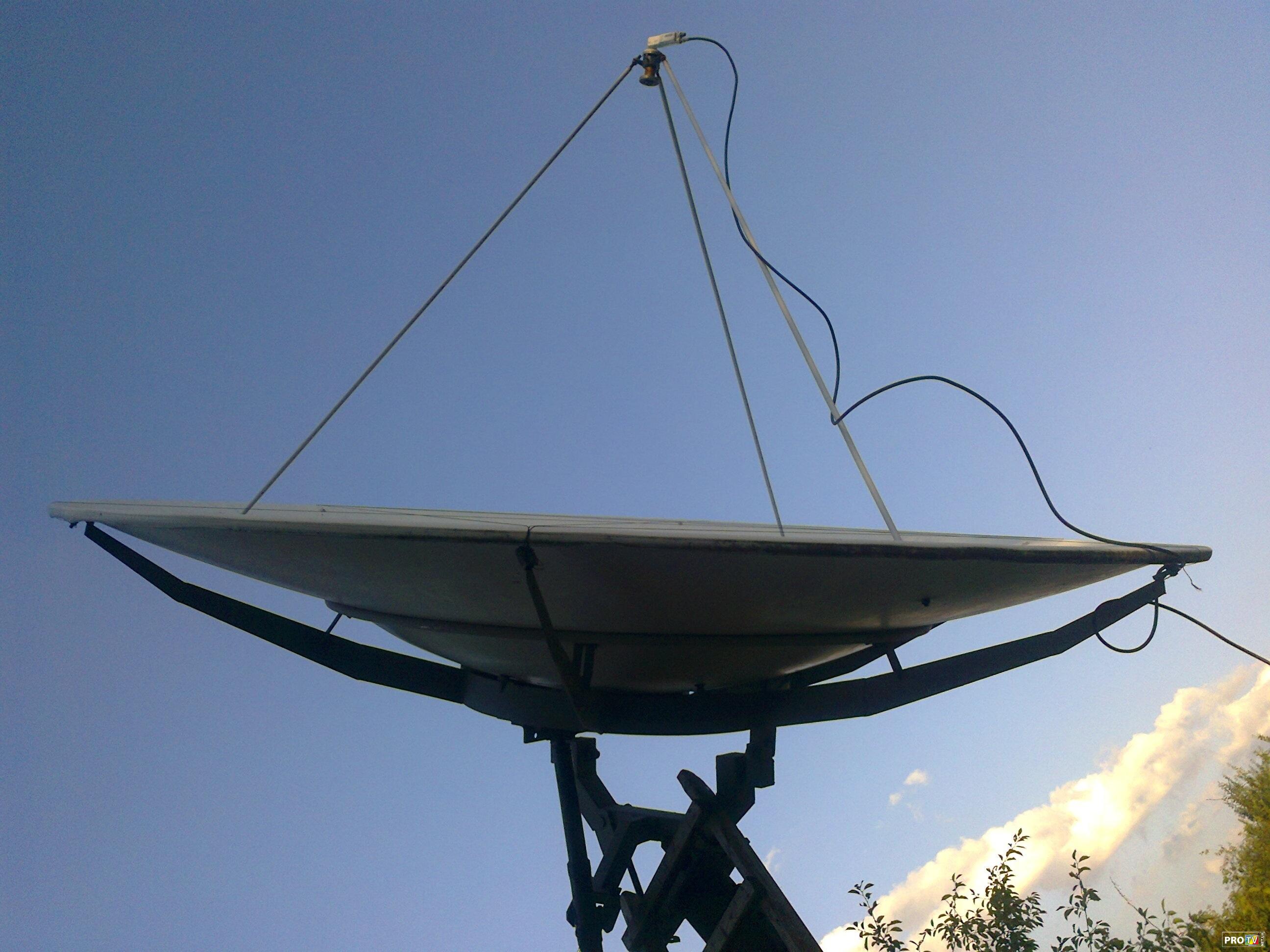

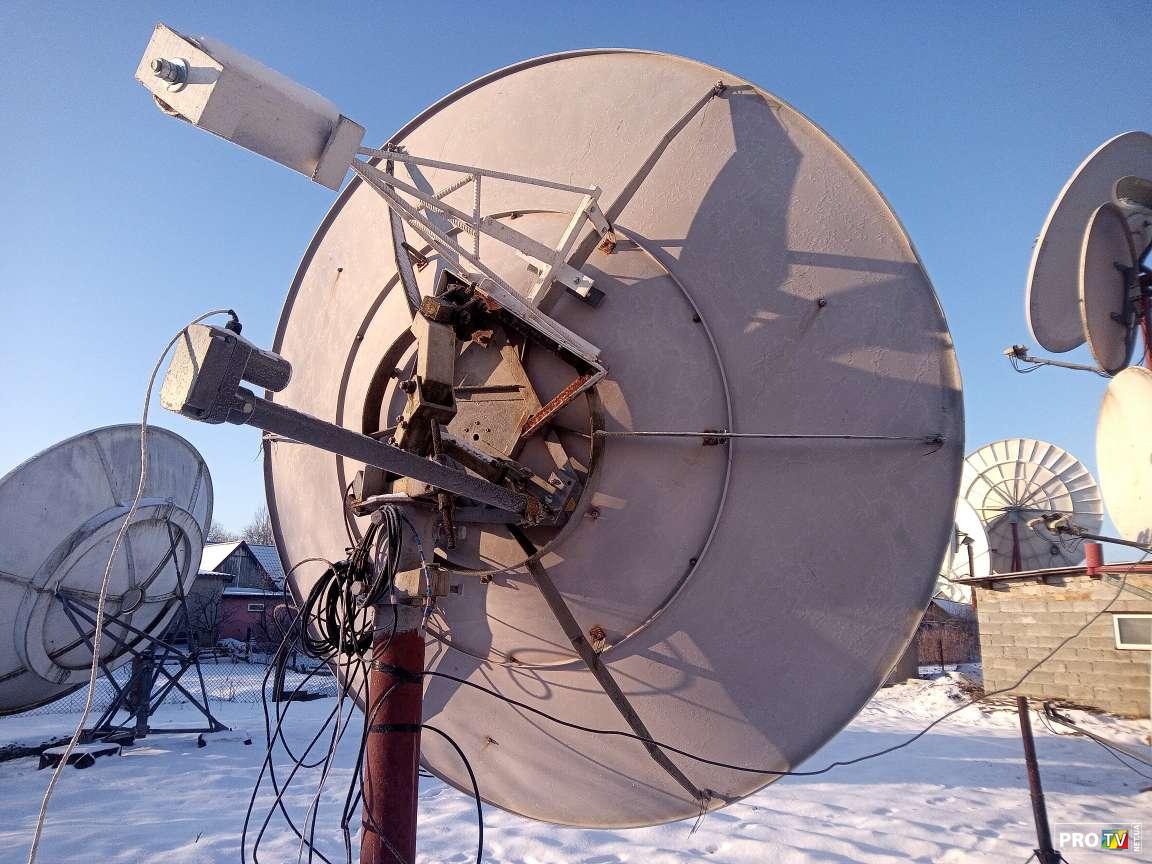

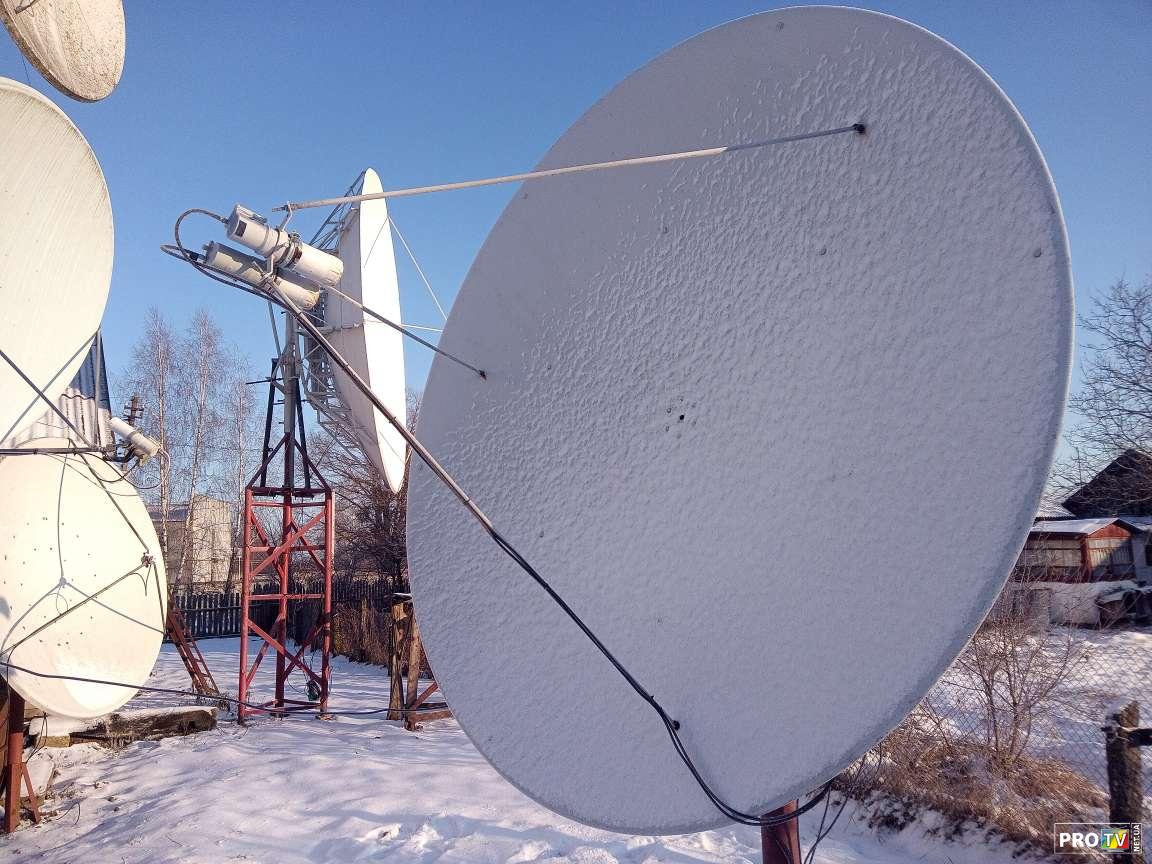

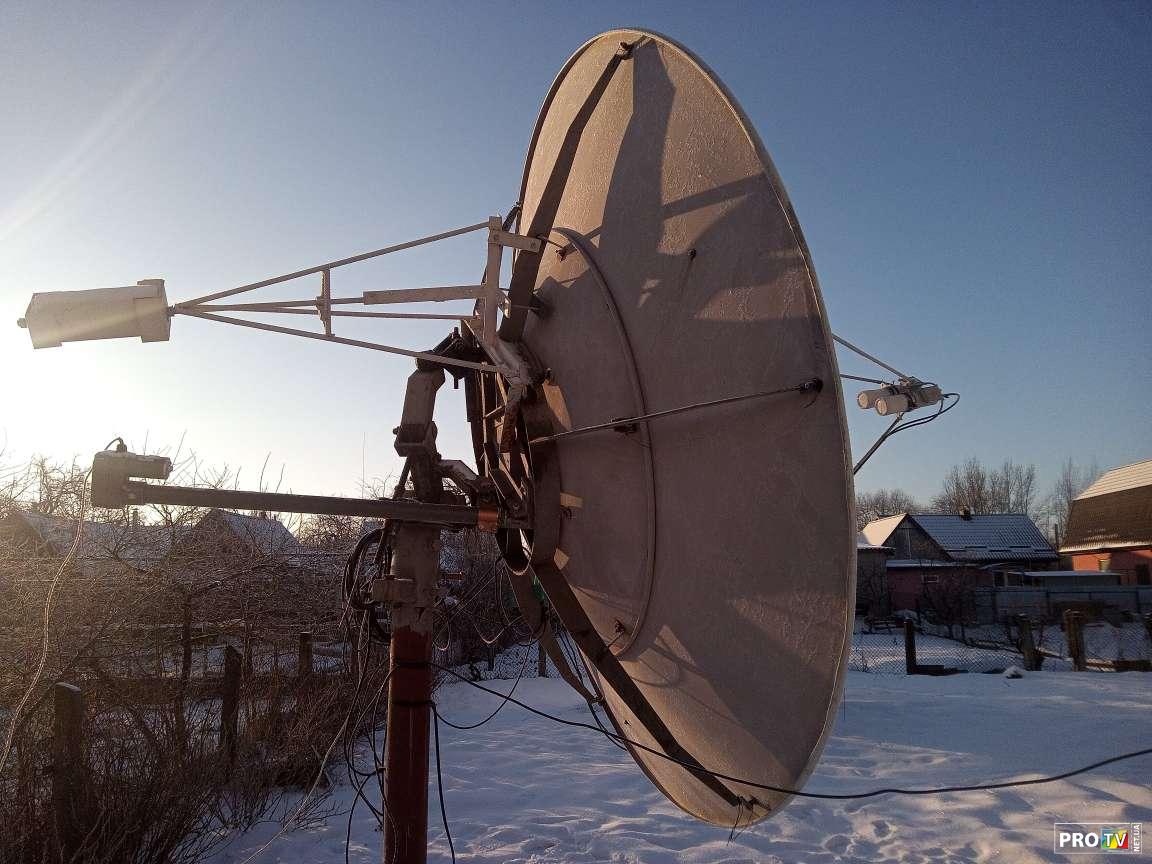

Теперь немного про саму антенну.
В нашем случае используется Тернопольская антенна 2,6м.
Очень тяжелая,прессованна - из одного листа,толщина 3мм.
Это длиннофокусный прямофокус с углом расскрыва 100 градусов.

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

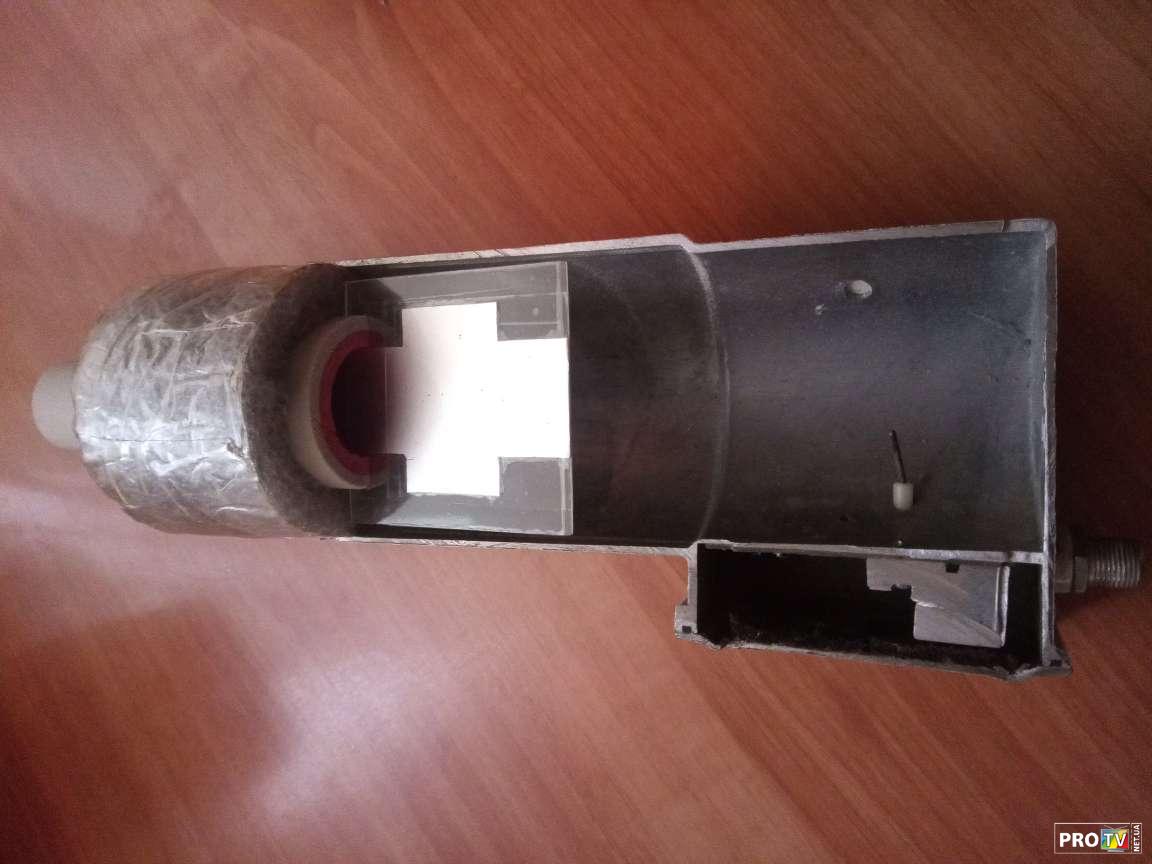

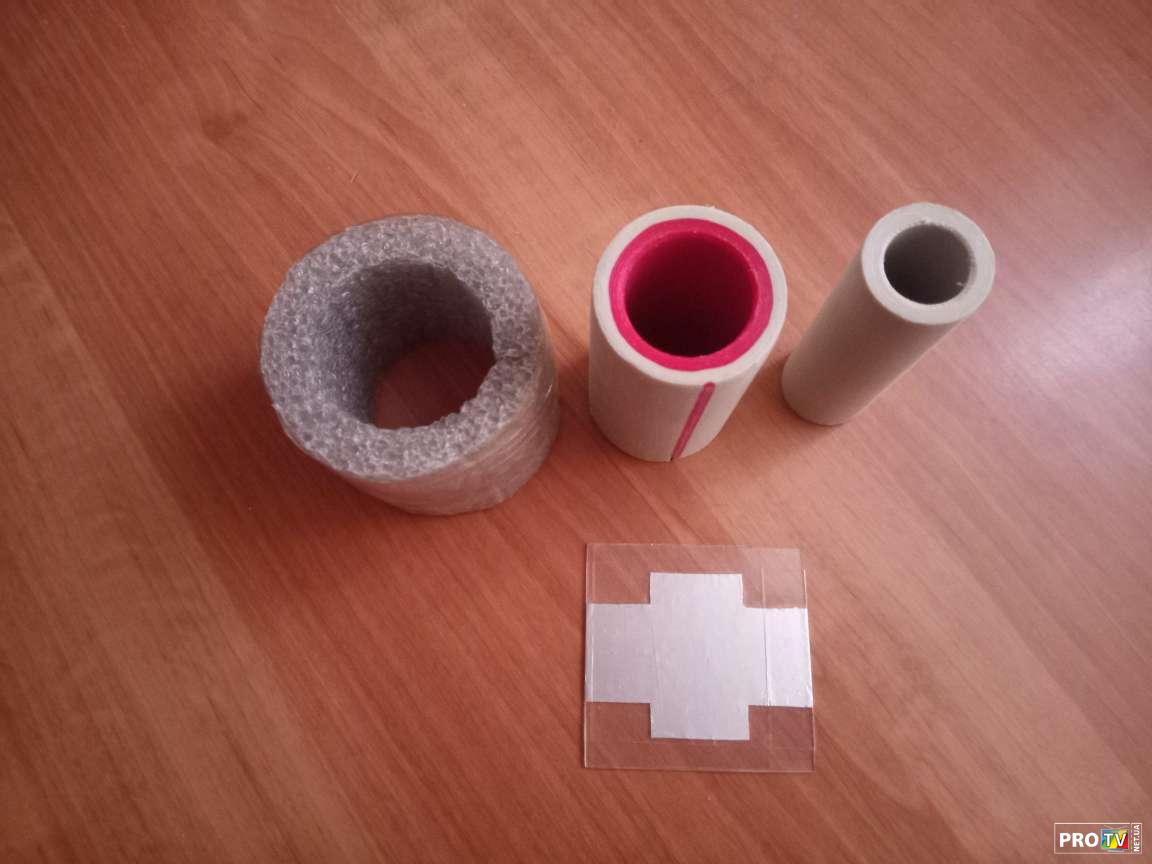

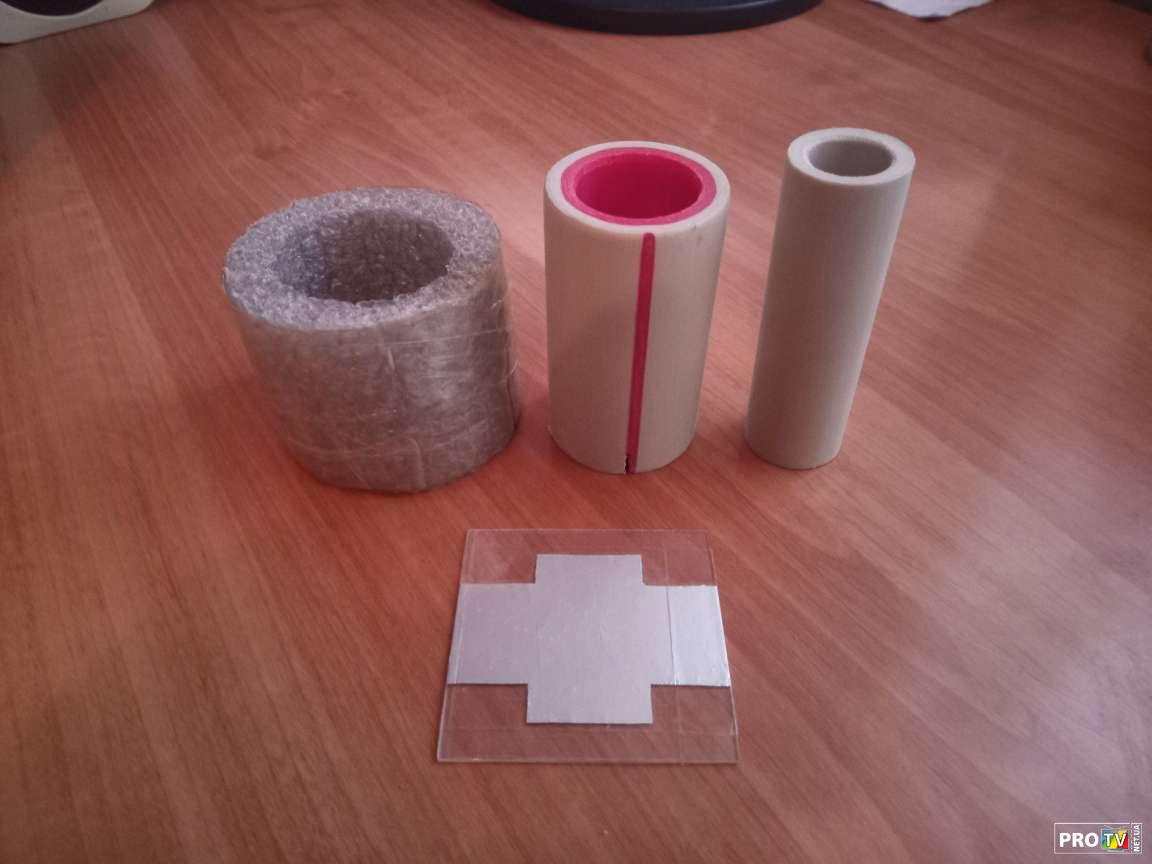

Сам - полипропиленовый облучатель С band для прямофокусных антенн (с углом расскрыва 100 градусов.) с встроенным деполяризатором-пластиной "КРЕСТ".

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

Ещё в самом начале когда отстраивал антенну по максимуму сигнала,делал сравнения с двумя облучателями.
1.Это штатный в коробке для прямофокусных антенн.
2.Это полипропиленовый для офсетных антенн под угол раскрыва матрицы 90 градусов........

При тестировании классический облучатель (кольца френеля) на этом типе матрице антенны-показывал максимальные показатели прироста от 0,7- до 1.1 dB.






















Кто-то наверное подумает,а зачем пробовать на прямофокусной антенне - облучатель заточенный под офсет с углом раскрыва 90 градусов?
Всё очень просто ...прямофокус-длиннофокусный! Матрица с углом расскрыва 100 градусов.

При тестировании офсетного полипропиленового облучателя под 90 гр.на этой прямофокусной матрице максимальные показатели были от 1.4-1,8dB.
Что меня очень порадовало по сравнению с обычным классическим облучателем (кольца френнеля).

На этом эксперименты ещё небыли закончены.
Подрезая по этапно офсетный полипропиленовый облучатель каждые 3мм-все его сооставляющие,сигнал в центре матрицы длиннофокусного прямофокуса -увеличивался.
В итоге получилось добиться путём подрезания,(максимальных данных) от 1,8-2,2 dB.
Результатом остался очень доволен-по сей день.













В итоге на этой матрице получил такие данные:

1.Классический облучатель (кольца френеля) максимальные показатели прироста от 0,7- до 1.1 dB.

2.Полипропиленовый облучатель заточенный под матрицу 100 градусов получилось добиться максимальных данных от 1,8-2,2 dB.

Будет свободное время-постараюсь сделать показательные тесты!

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

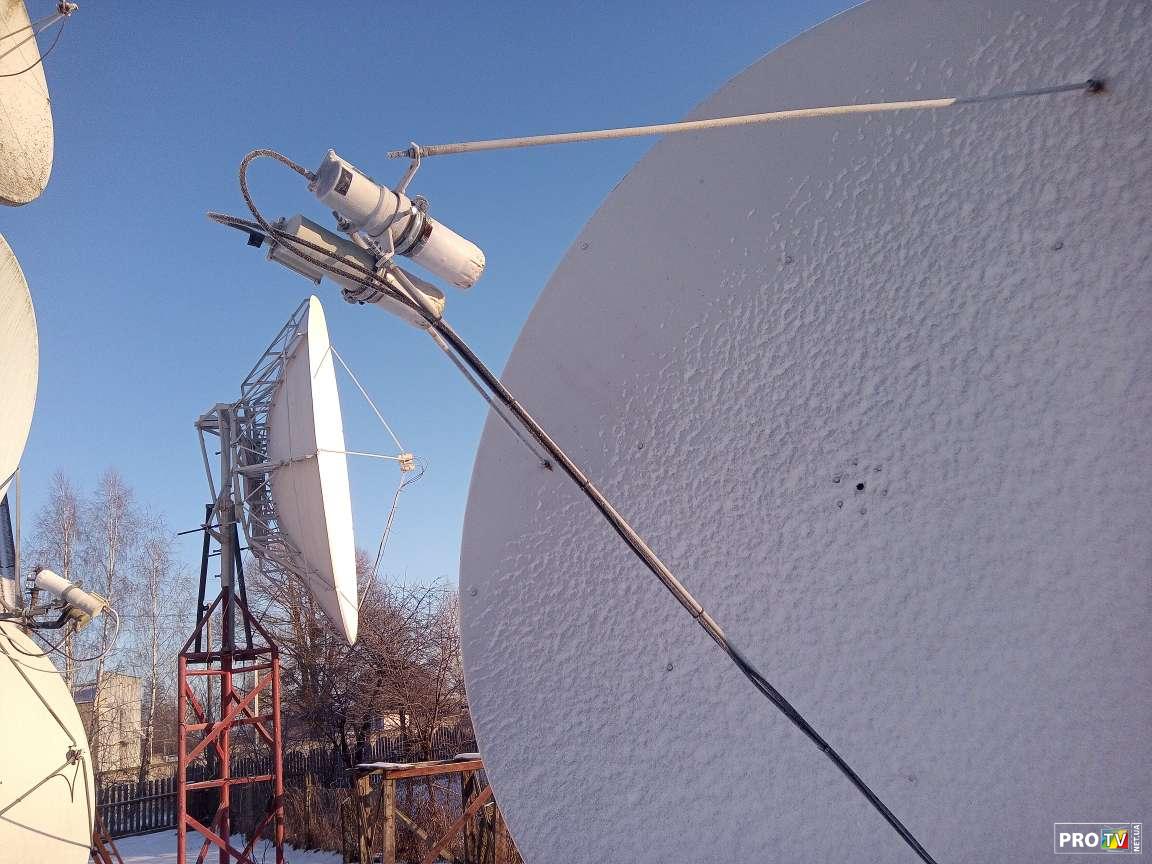

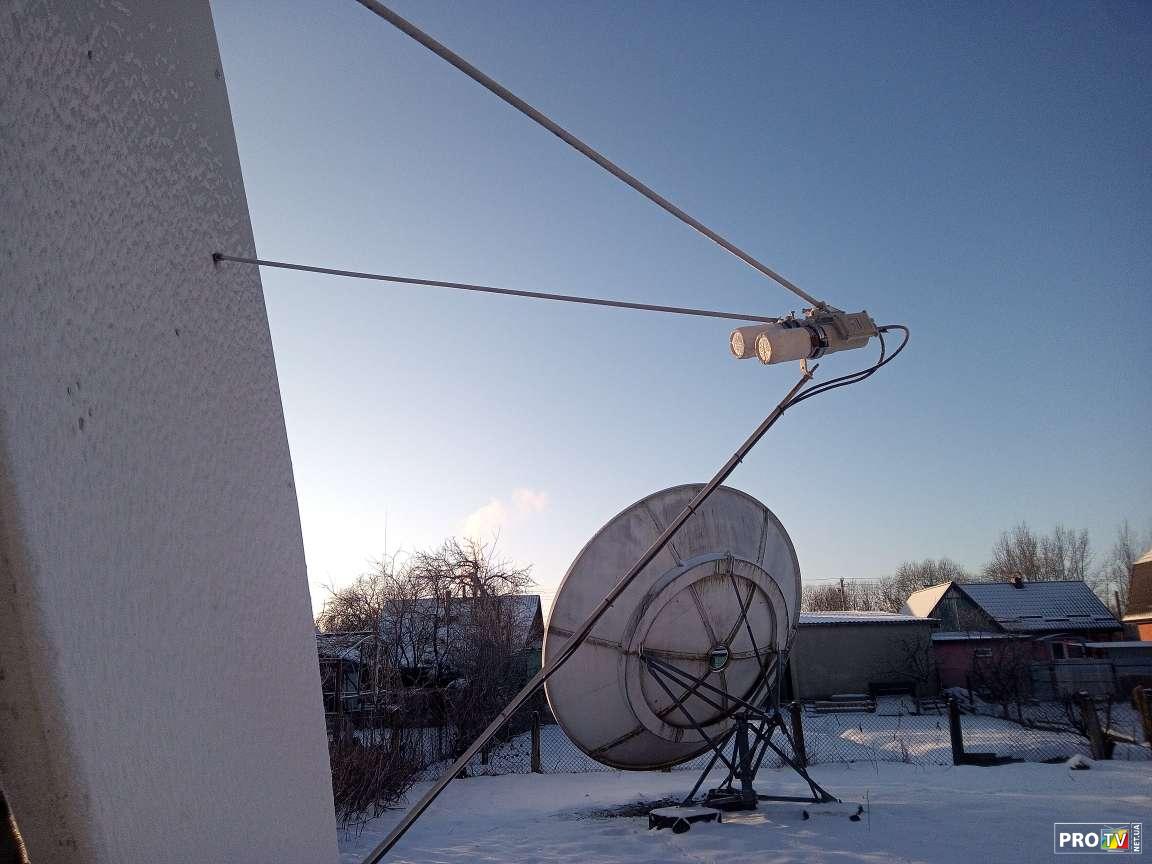

Полипропиленовые облучатели С band для прямофокусных (длиннофокусных) антенн антенн под угол раскрыва матрицы 100 градусов.
В центре С band Круговой и в мультифиде Линейный.
