 Заголовок сообщения: DIPOL 11/5-12 (VHF DVB-T/T2 & DAB Antenna)
Сообщение Добавлено: 26 мар 2023, 10:58
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1336
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 149

Повысить репутациюПонизить репутацию
Ещё заранее в феврале 2020 года приобрёл у представителя DIPOL в Украине антенну под данные частоты 174-230 Мгц.

https://www.dipolnet.com/vhf_dvb-t-t2_d ... _A1116.htm

Сама антенна относится к нише PROF под названием DIPOL 11/6-12.
Получил большое удовольствие при её сборке:


Вложения:

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum
Вернуться к началу
 Профиль
Ответить с цитатой
Google


Вернуться к началу
vitalik19
 Заголовок сообщения: Re: DIPOL 11/5-12 (VHF DVB-T/T2 & DAB Antenna)
Сообщение Добавлено: 22 июн 2023, 05:52
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1336
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 149

Повысить репутациюПонизить репутацию
И так по факту с 1 июня у нас в Украине тестируется Цифровой DVBT2 пакет МХ7 в Третьем Метровом Диапазоне

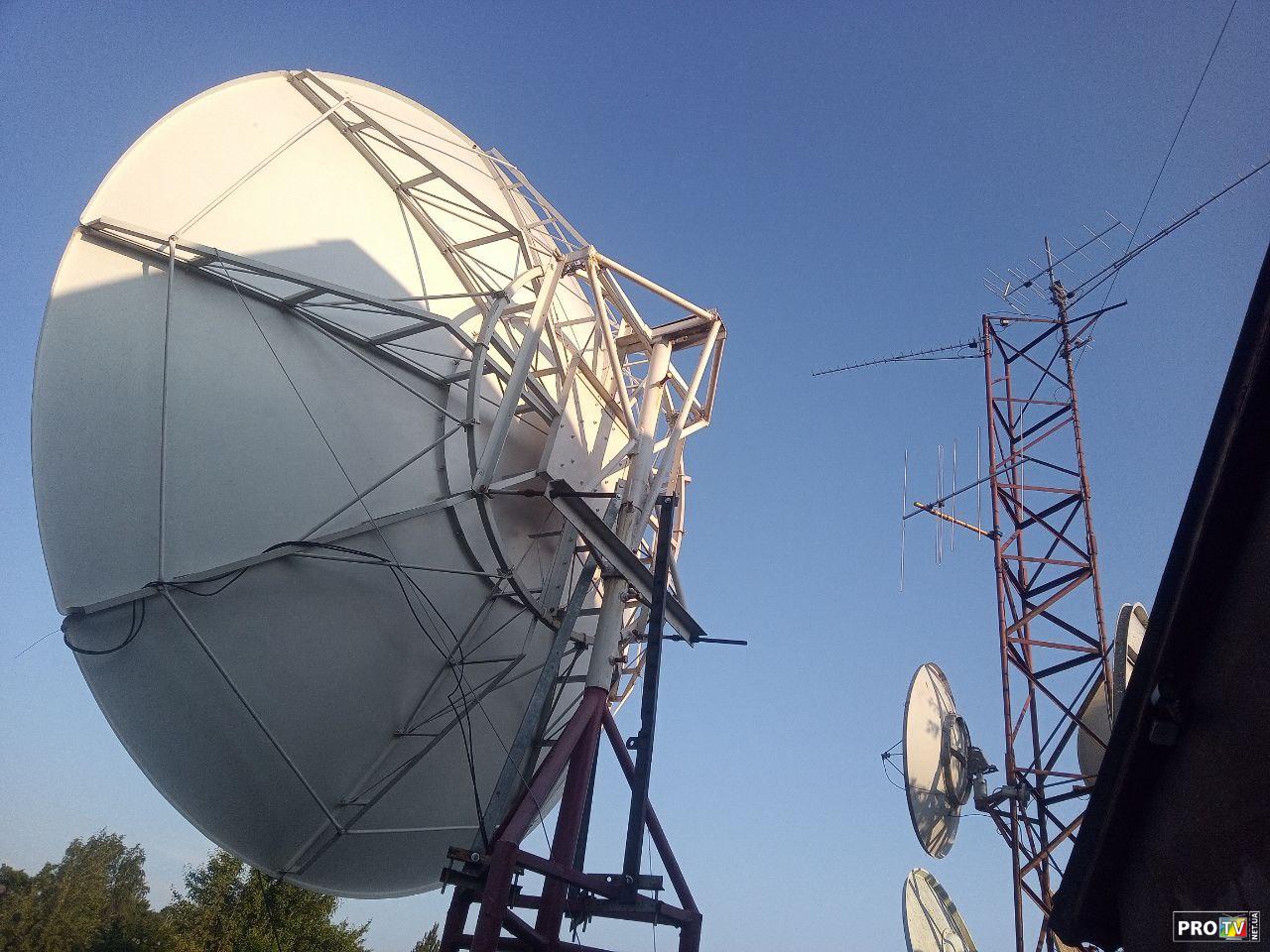

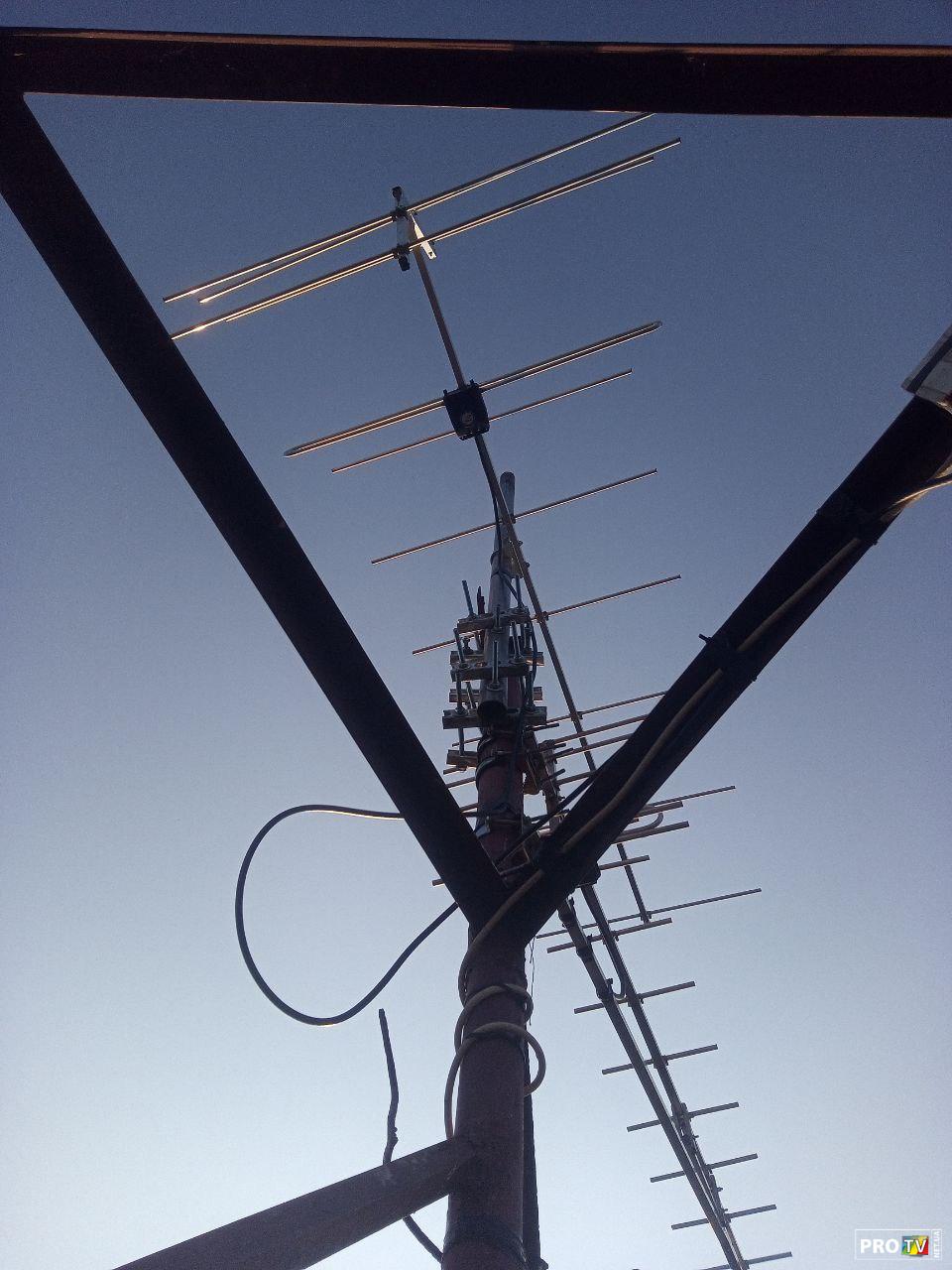

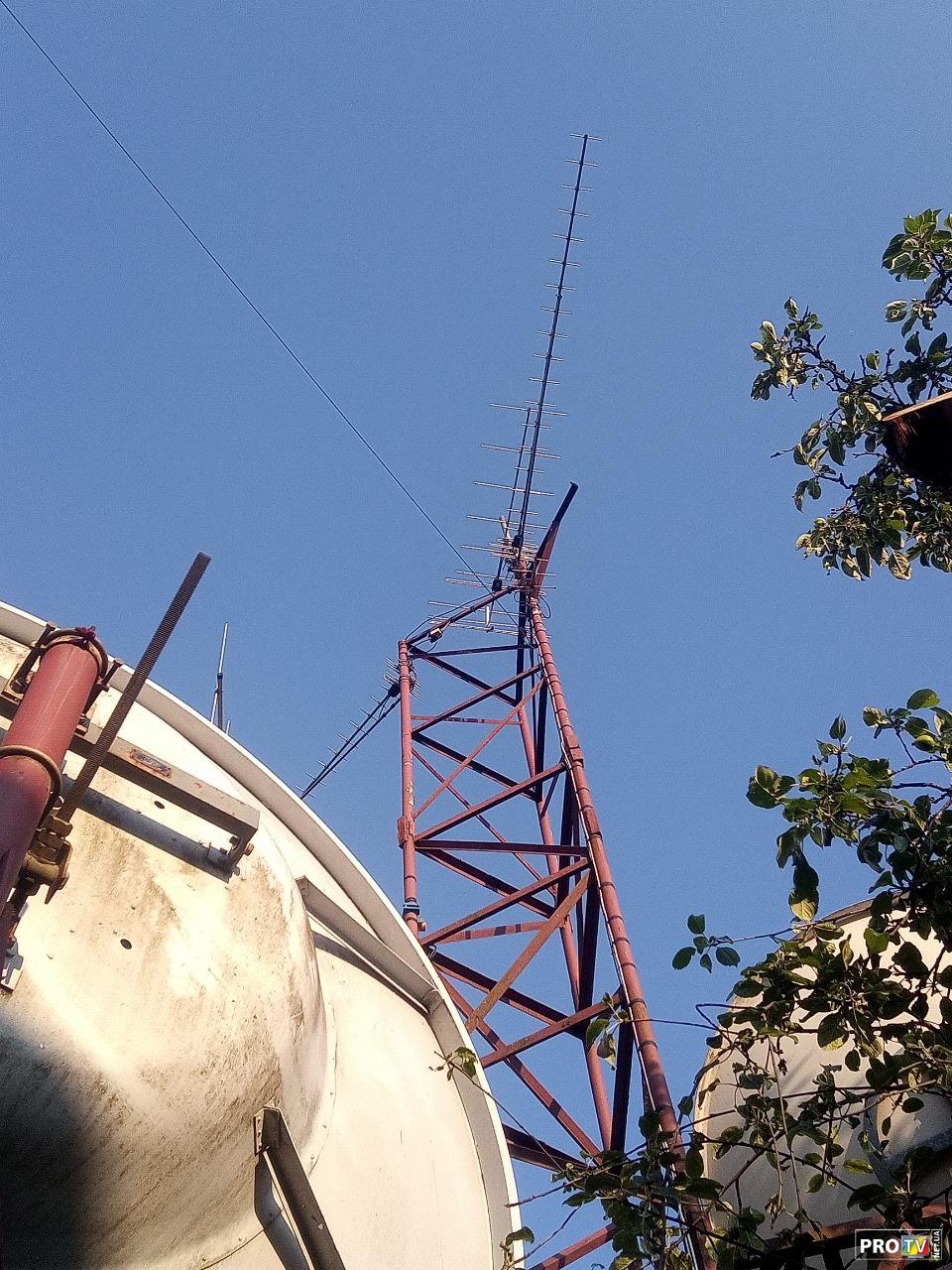

Решил установить антенну DIPOL 11/5-12 (VHF DVB-T/T2 & DAB Antenna)
 на мачту с высотой 12м.











10 r.jpg

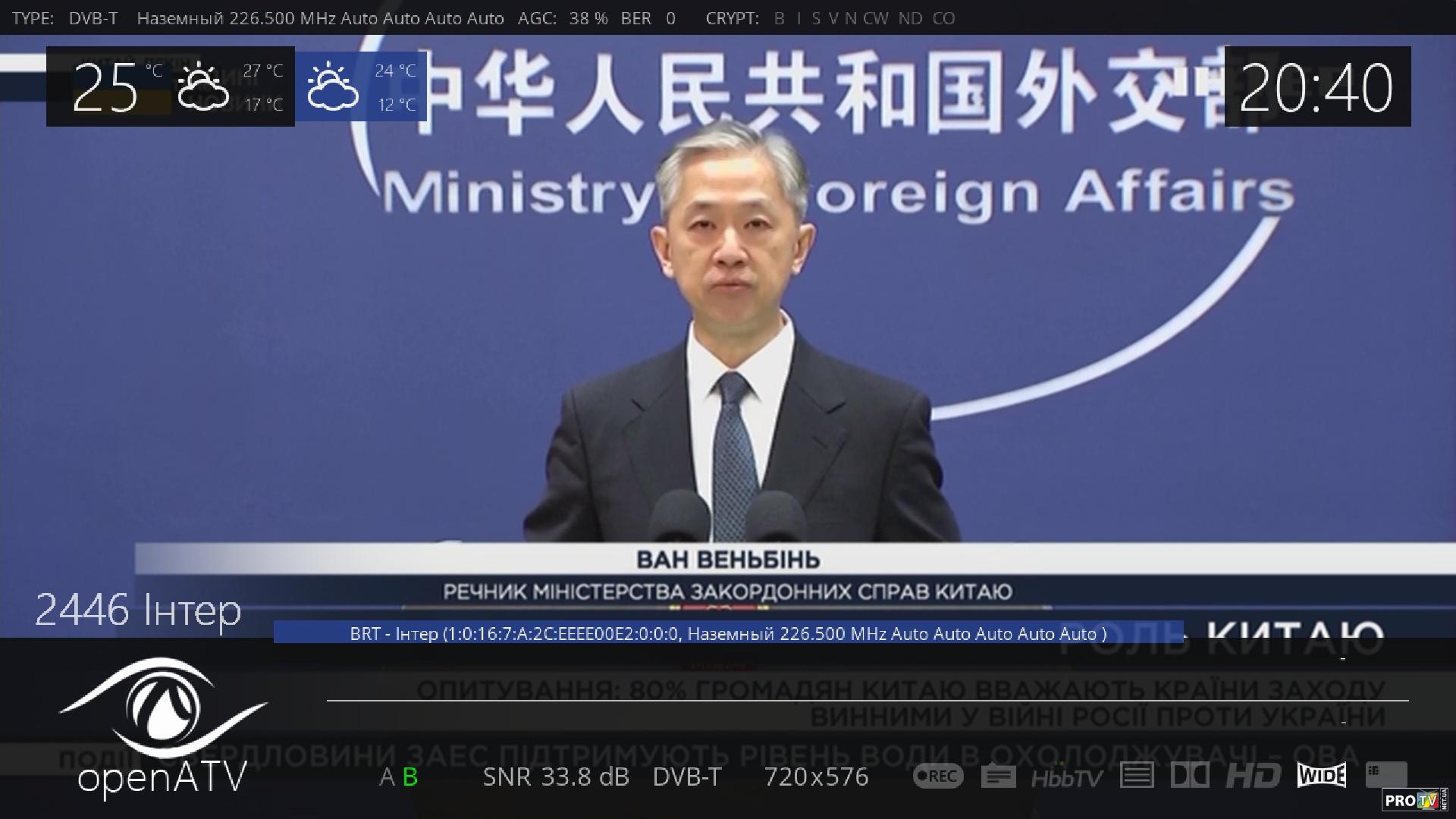

Проверяем сигнал!
Ретранслятор находится на расстоянии 66км.В дом по мачте кабель финмарк,уходит с расстоянием примерно 25м.Сумматор используется самодельный,сделанный из обычного дейсика,где в нем всё коммутируется.
Плата согласованиия для метрового диапазона DIPOL 1-12к.
















В итоге сигнал получилось принять в среднем при максимальной настройке 34 dB на расстоянии 66км от ретранслятора,и это учитывая уже на выходе так как затухание есть по кабелю,сумматору.Другими словами сигнал Сильный!
Результатом остался доволен!



_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum
Вернуться к началу
 Профиль
Ответить с цитатой
vitalik19
 Заголовок сообщения: Re: DIPOL 11/5-12 (VHF DVB-T/T2 & DAB Antenna)
Сообщение Добавлено: 23 июн 2023, 21:52
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1336
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 149

Повысить репутациюПонизить репутацию

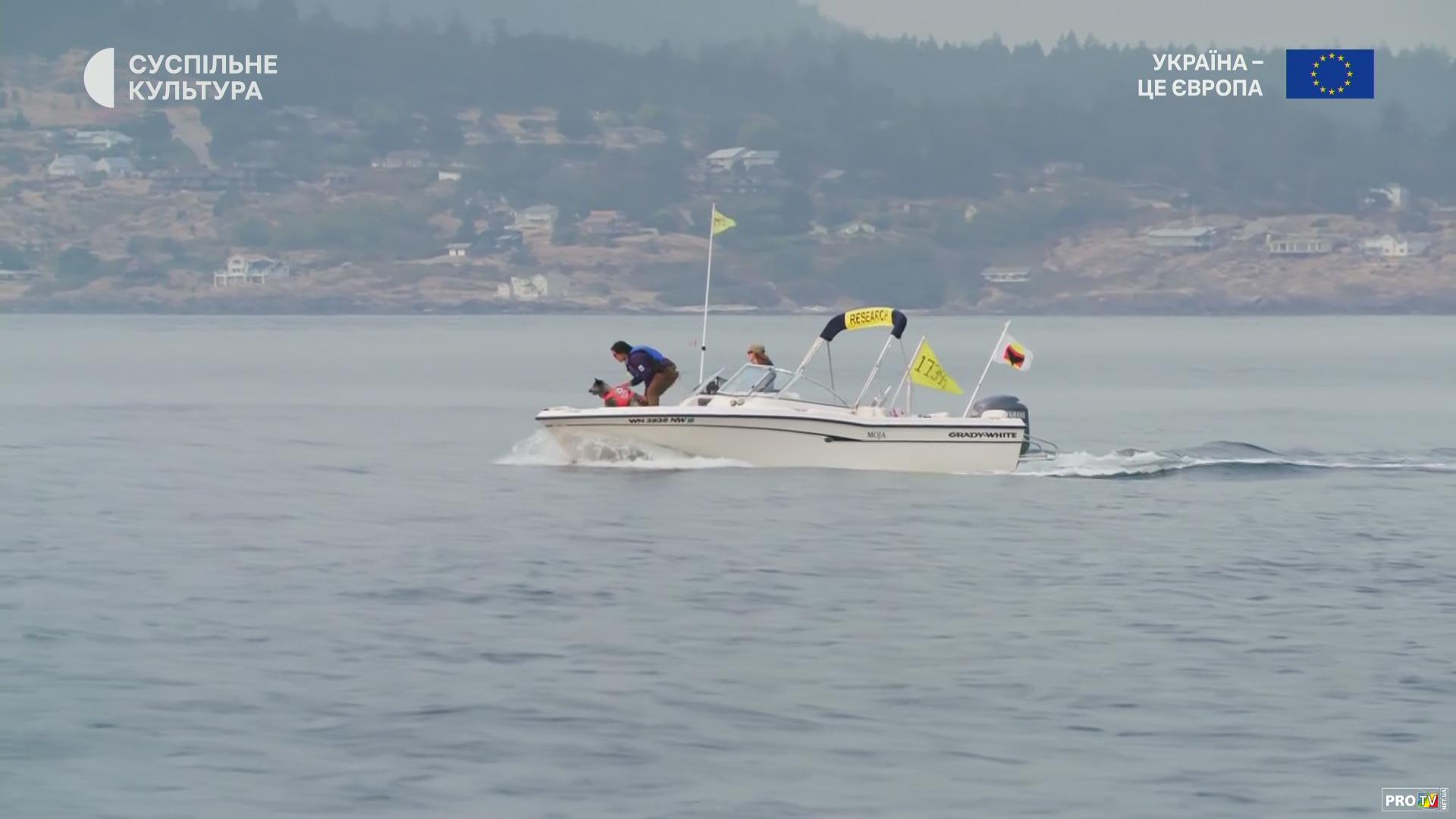

С сегодняшнего дня начал работать ретранслятор с г.Полонное (Хмельницкая обл.) с мощ. 0,5квТ .
Данная антенна DIPOL 11/5-12 принимает данный ретранслятор с противоположной стороны(задом) с мощ.24 dB на 7 канале на расстоянии 33км по прямой..


Вложения:

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum
Вернуться к началу
 Профиль
Ответить с цитатой
Реклама



Спутниковый ресивет Violet



Журнал о спутниковом ТВ - MEDIASAT


Вернуться к началу
avvkkk
 Заголовок сообщения: Re: DIPOL 11/5-12 (VHF DVB-T/T2 & DAB Antenna)
Сообщение Добавлено: 26 июн 2023, 09:50
Не в сети
полуПРОФИ
полуПРОФИ

Зарегистрирован: 14 сен 2007, 16:12
Сообщения: 1806
Images: 0
Страна: Ukraine (ua)
Репутация: 29

Повысить репутациюПонизить репутацию
... а спробувати прийняти з Проскурова? :lol:
Вернуться к началу
 Профиль
Ответить с цитатой
vitalik19
 Заголовок сообщения: Re: DIPOL 11/5-12 (VHF DVB-T/T2 & DAB Antenna)
Сообщение Добавлено: 28 июн 2023, 07:08
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1336
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 149

Повысить репутациюПонизить репутацию
Наврятле он примется на 7к за 80км по прямой(+горбы),так как сбоку 33км Полонное фонит на этом же 7к.

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum
Вернуться к началу
 Профиль
Ответить с цитатой
avvkkk
 Заголовок сообщения: Re: DIPOL 11/5-12 (VHF DVB-T/T2 & DAB Antenna)
Сообщение Добавлено: 28 июн 2023, 07:31
Не в сети
полуПРОФИ
полуПРОФИ

Зарегистрирован: 14 сен 2007, 16:12
Сообщения: 1806
Images: 0
Страна: Ukraine (ua)
Репутация: 29

Повысить репутациюПонизить репутацию
На 7-м - точно не приймется. он у нас идет на 9-м
Вернуться к началу
 Профиль
Ответить с цитатой
vitalik19
 Заголовок сообщения: Re: DIPOL 11/5-12 (VHF DVB-T/T2 & DAB Antenna)
Сообщение Добавлено: 06 сен 2023, 06:50
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1336
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 149

Повысить репутациюПонизить репутацию

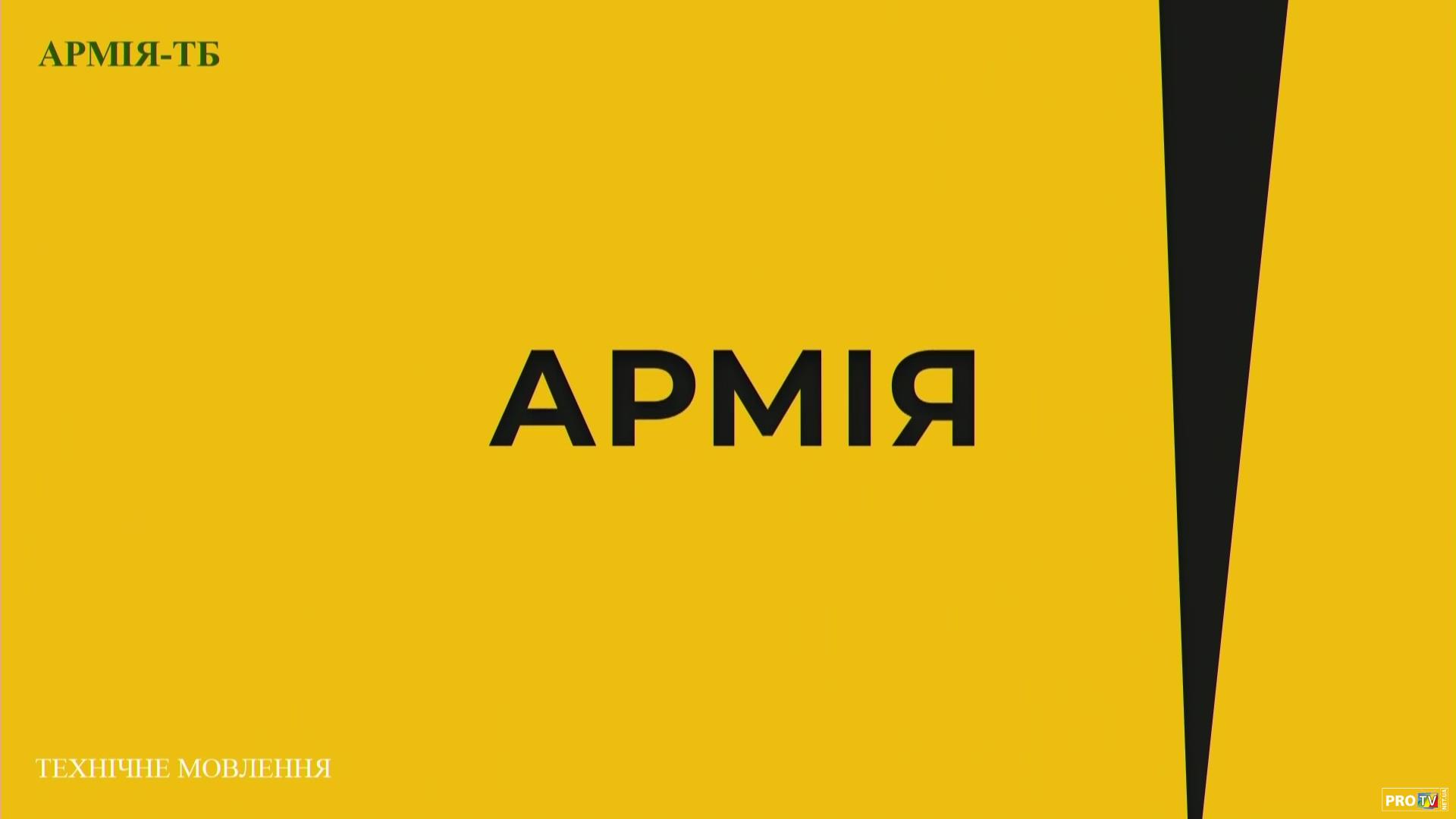

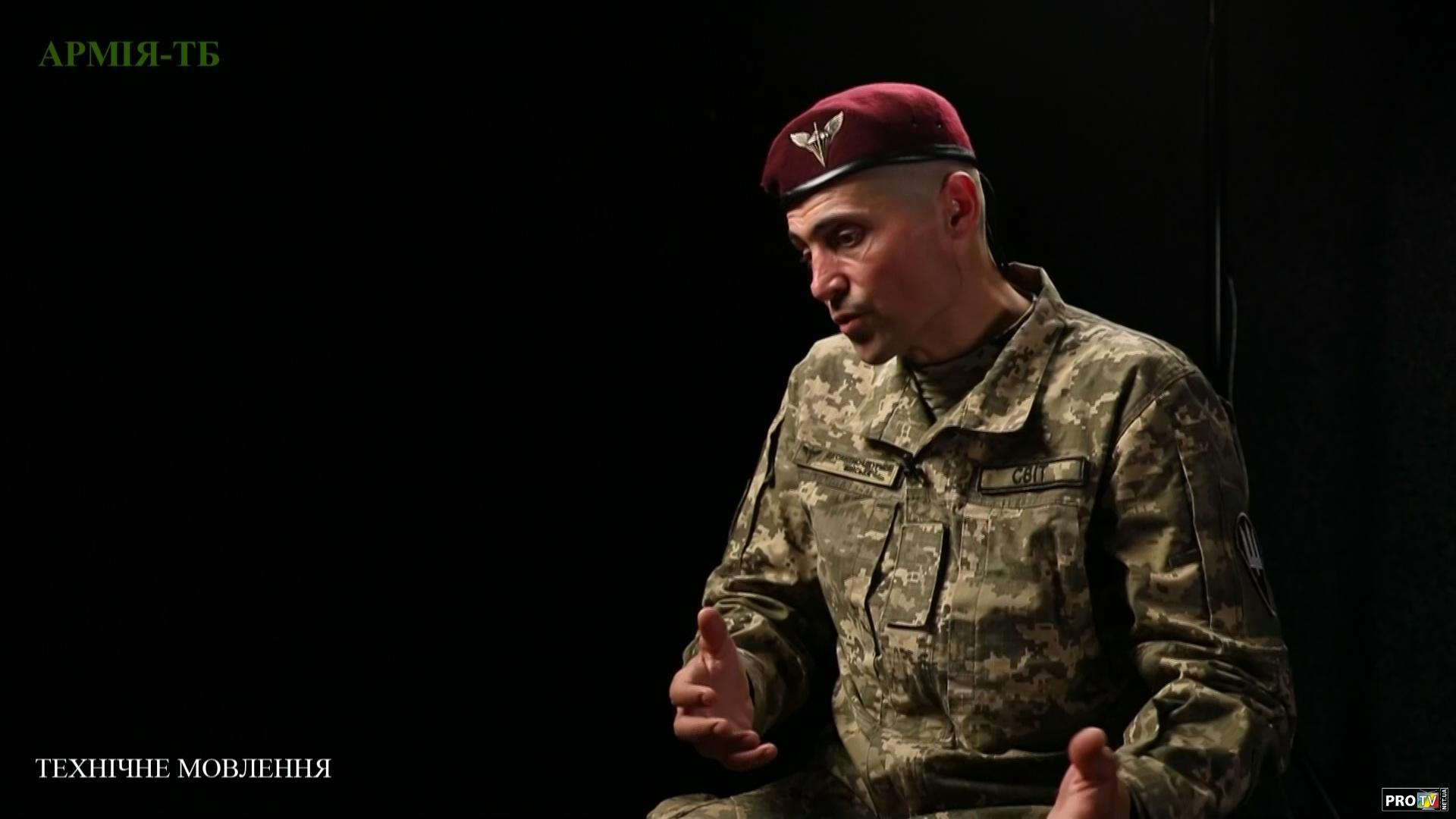

Вчера утром зафиксировал сигнал на 8 канале МХ7
интересно чей?
Ковель тропо?

или Кургани 0,3 квт (Рівненського району),но зачем они там когда антополь фонит 2,2квт


Вложения:

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum
Вернуться к началу
 Профиль
Ответить с цитатой
avvkkk
 Заголовок сообщения: Re: DIPOL 11/5-12 (VHF DVB-T/T2 & DAB Antenna)
Сообщение Добавлено: 06 сен 2023, 13:25
Не в сети
полуПРОФИ
полуПРОФИ

Зарегистрирован: 14 сен 2007, 16:12
Сообщения: 1806
Images: 0
Страна: Ukraine (ua)
Репутация: 29

Повысить репутациюПонизить репутацию
Олевськ (1,4кВт)? Вінниця (2кВт)? Київ (4кВт)?
Вернуться к началу
 Профиль
Ответить с цитатой
vitalik19
 Заголовок сообщения: Re: DIPOL 11/5-12 (VHF DVB-T/T2 & DAB Antenna)
Сообщение Добавлено: 07 сен 2023, 06:56
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1336
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 149

Повысить репутациюПонизить репутацию
Да кто его знает... антенна направлена на Ровно (Антополь).
Сейчас реставрирую и готовлю аналогичную антенну к установке в сторону Полонне.Возможно с тех краев будет зацеп данного мультиплекса МХ7. За одно пробну Хмельницкий.
Кстати срыв лока данного мультиплекса MX7 начинается ниже 19dB.

_________________
AX HD61 4K Combo,uClan Ustym 4K PRO,U2C Denys H.265

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum
Вернуться к началу
 Профиль
Ответить с цитатой
avvkkk
 Заголовок сообщения: Re: DIPOL 11/5-12 (VHF DVB-T/T2 & DAB Antenna)
Сообщение Добавлено: 07 сен 2023, 10:09
Не в сети
полуПРОФИ
полуПРОФИ

Зарегистрирован: 14 сен 2007, 16:12
Сообщения: 1806
Images: 0
Страна: Ukraine (ua)
Репутация: 29

Повысить репутациюПонизить репутацию
"інфармация к размишлєнію":
якщо провести пряму з Антополя до Вінниці, то вона пройде якраз через Шепетівку :D
Вернуться к началу
 Профиль
Ответить с цитатой
vitalik19
 Заголовок сообщения: Re: DIPOL 11/5-12 (VHF DVB-T/T2 & DAB Antenna)
Сообщение Добавлено: 20 сен 2023, 07:02
Не в сети
DX-er
DX-er
Аватара пользователя

Зарегистрирован: 03 янв 2011, 13:58
Сообщения: 1336
Откуда: Шепетовка Хмельницкая обл
Страна: Ukraine (ua)
Репутация: 149

Повысить репутациюПонизить репутацию
Как то был прикупил б.у антеннку DIPOL 11/5-12 в комплексе....на олх... Спасибо Вечеславу за наводку!








Позже пришло время реставрации:

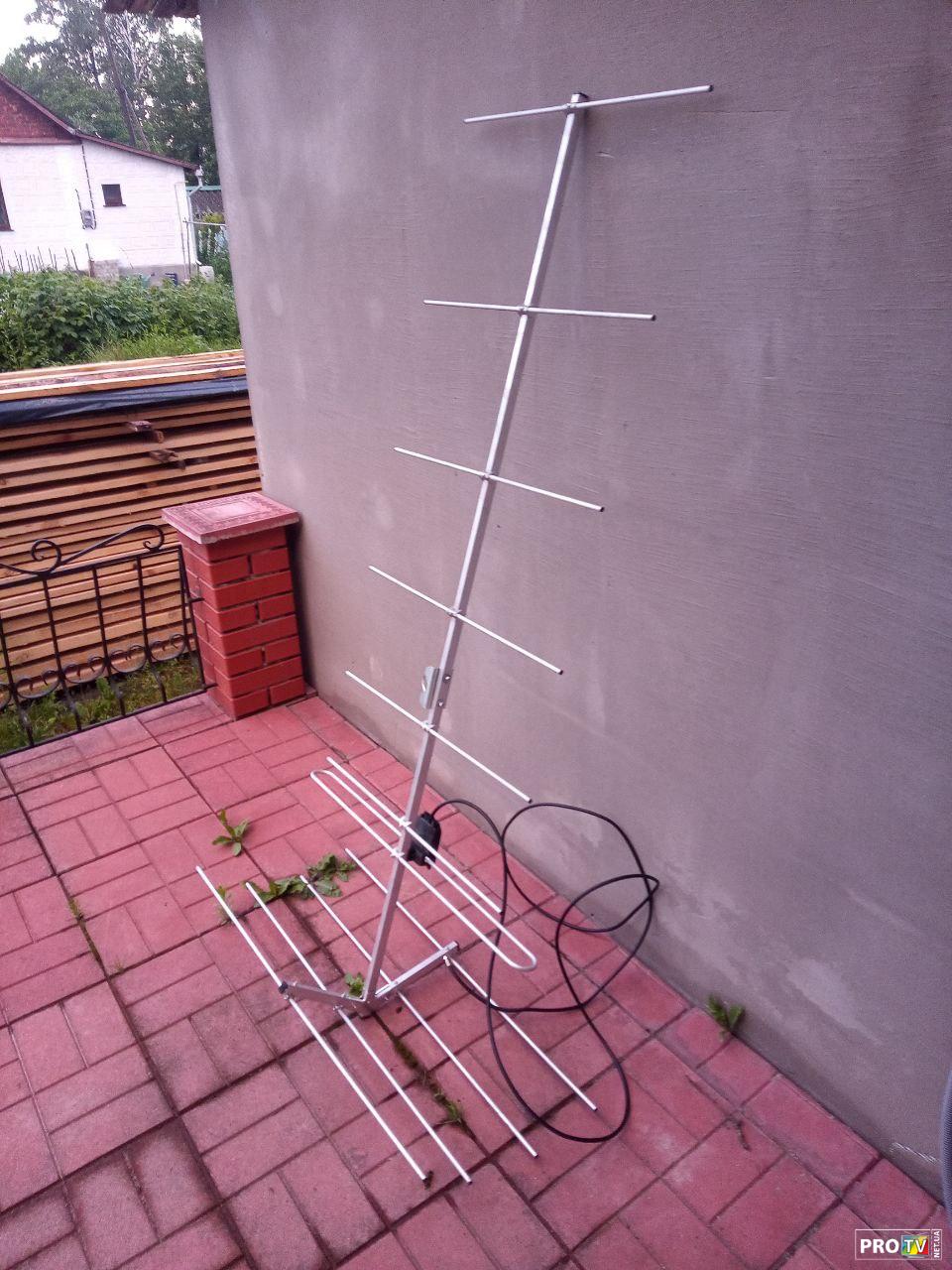

Позже собрал контрукцию антенны:

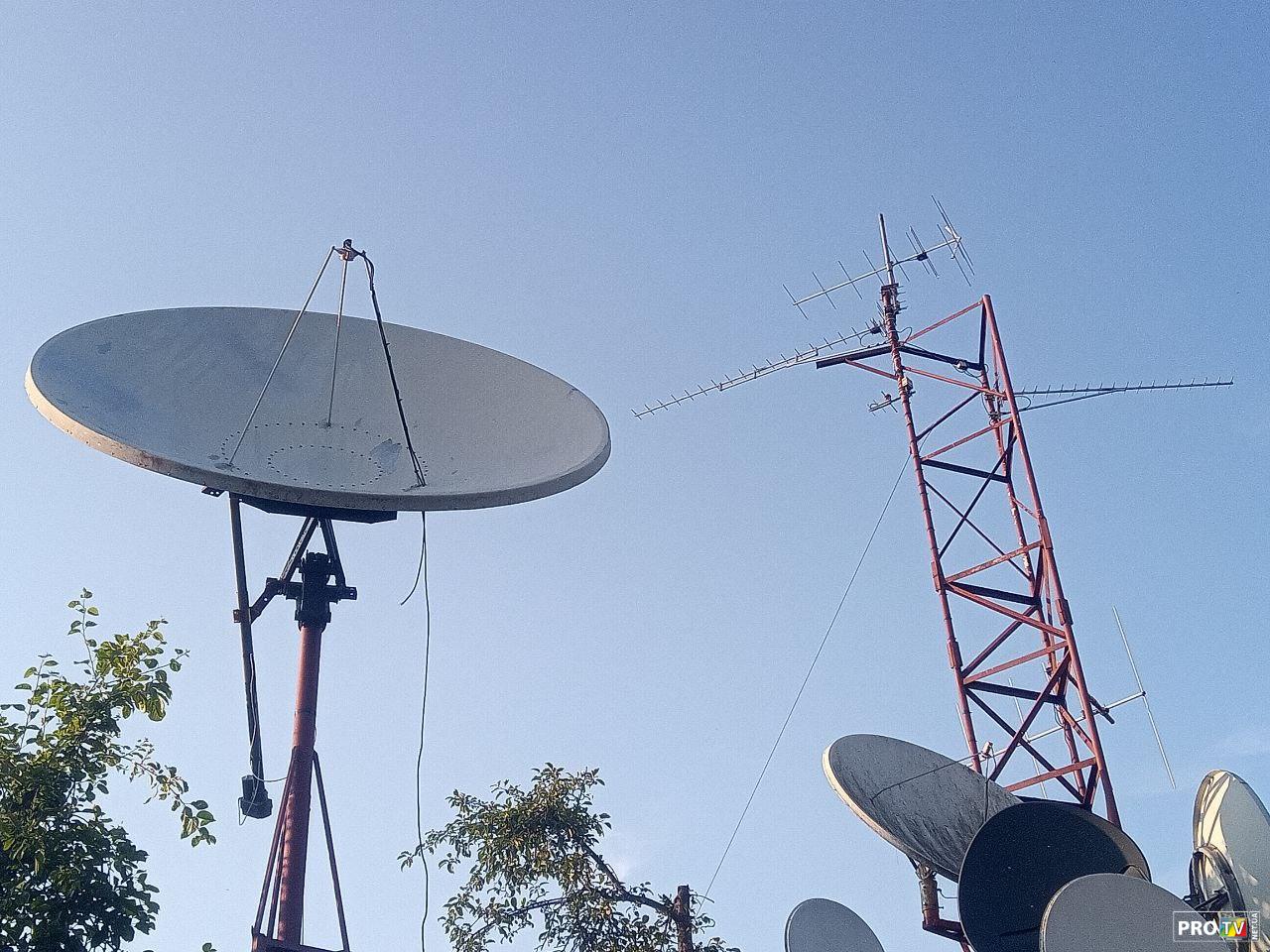

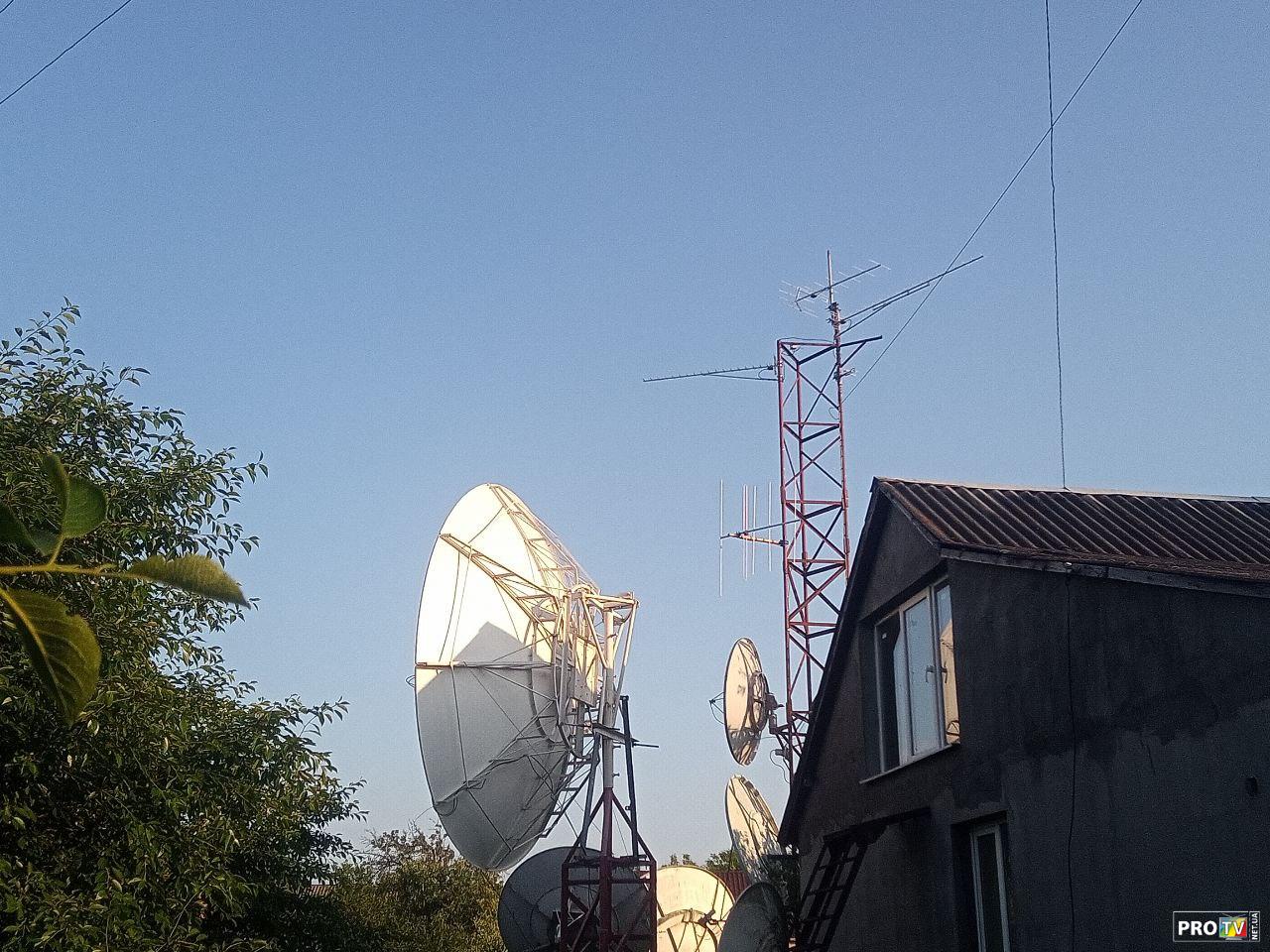

Пришло время установки:

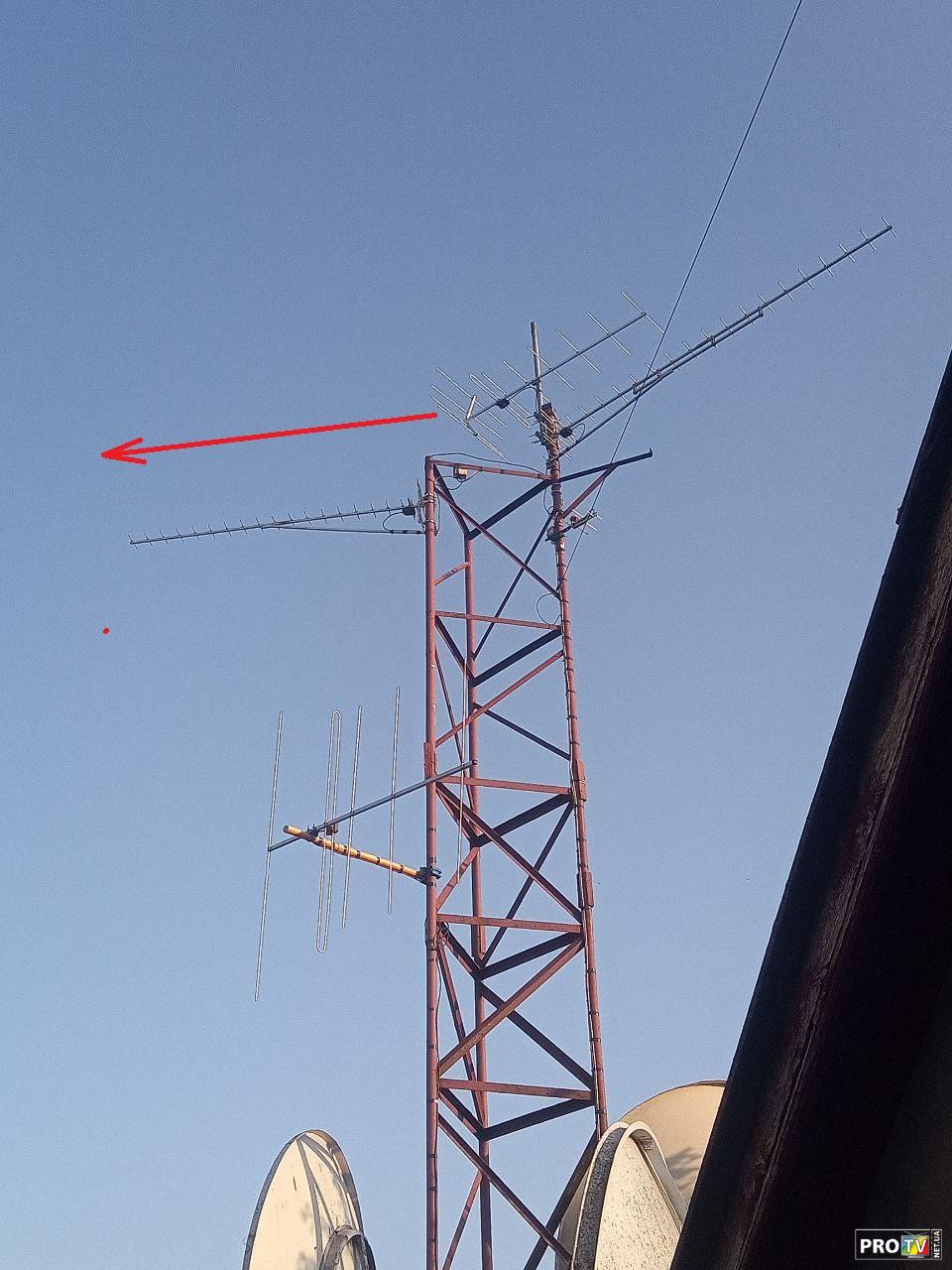

Антенна была выставленна над такой же аналогичной,которая была направленна на Полонное где ретранслятор находился на расстоянии 33км с мощ. передатчика 0,5квТ.

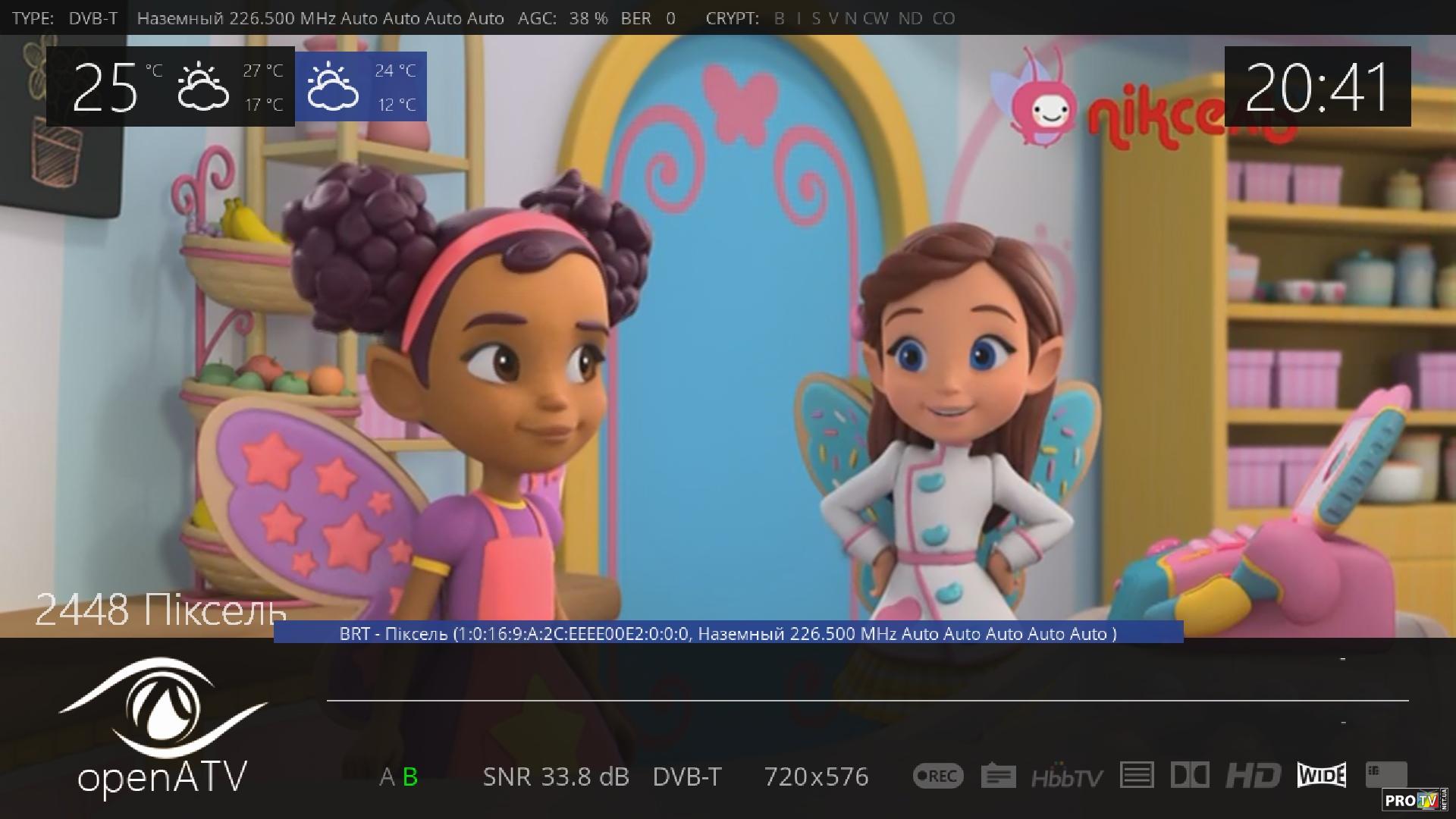

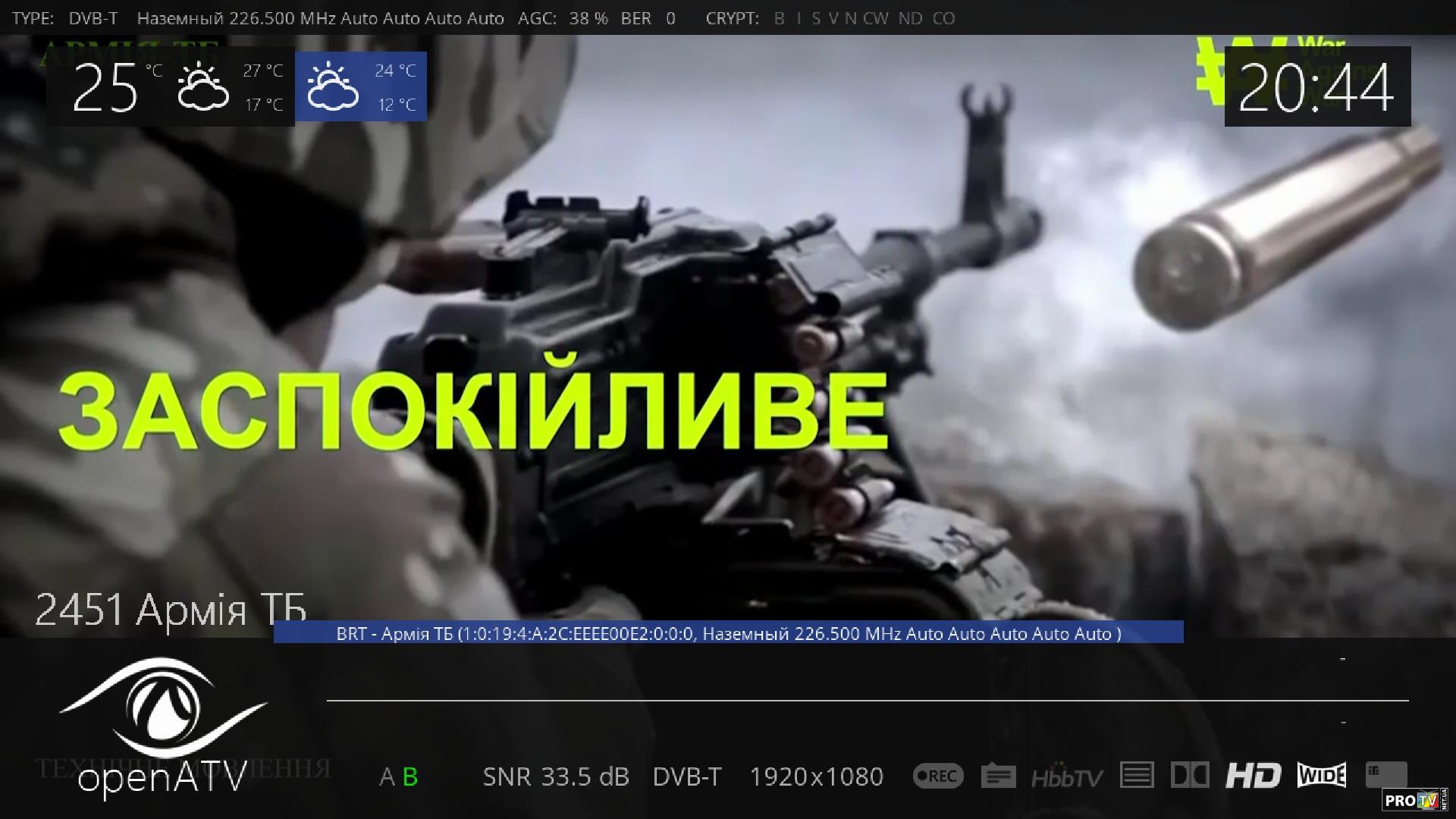

В итоге получаем вот такой результат:









Как факт 28,8дБ это уже через мою затухающую систему коаксиала где в реалее сигнал выше,но так как всё скомутировано(а это 4 эфирных антенны) и спускается один кабель-в результате на всём приёми имеем просадку...,чуть позже поиграюсь с усилителями,чтобы компенсирповать потери...
