Ответ
https://www.nrada.gov.ua/wp-content/upl ... .20161.pdf
Покритою вважається територія, де прийом можливий на:
антену з підсиленням >10 dBi (21-35 канал) та >12 dBi (36-69 канал)
підвішену на щоглі 10 метрів в сільській місцевості або на даху високого/висотного будинку в місцевості з багатоповерховою забудовою
+ приймач з чутливістю -75.2 dBm

Вважається, що кожен хомячок повинен забезпечити виконання даних умов самостійно, а потім жалітися, що на якомусь поверсі в центрі Житомира/ в 5 км від Дорогожич у Києві або у ямі Віти Поштової геть відсутній прийом цифрового телебачення.
То ж цифра (с)

_________________
комплекс экзюпери

установка из Виты Почтовой
зона почти радиотени
после установки пряморуких и качественых антенн - весь аналог работал как часики )) и на 5 баллов

_________________
с уважением, Александр Глущенко

Youtube-канал DX приема и ловли FEEd-ов - Телеграм-канал портала ProTV- t.me/protv_ua

" весь аналог работал как часики )) и на 5 баллов" (с)... а цифра?





А цифра, вона така. Або вона є, або її немає.... Ну, майже так. За умови, що аналог йшов на трієчку (муар, відбитий сигнал тощо), цифра почувалась вельми пристойно. Це у мене, у місті-герої Києві, на одну конкретну антену та, відповідно, один і той же приймач. Якщо точніше, то у квадраті ko50 gk.

_________________
Ніколи ще так не було, щоб якось не було

Это всего то частный случай параметров.
DVB-T2 модулятор можно накрутить так, что вы можете получать картинку даже при отрицательном показателе соотношения сигнал/шум. С такой же энергетикой в аналоге вы вообще картинки не увидели.
Но у нас же нельзя сделать все по человечески! А вот задрать параметры что бы получить большую ёмкость сети, которая повлекла за собой повышенные требования к уровню сигнала на входе приемника, и существенно сократила радиус покрытия, а потом на 50% забить этот поток нолями! Поставить передатчики в 2-4 раза слабее чем необходимо для покрытия зоны. В Черновцах 4 мультиплекса по 500 ват! Это по нашему!
Теперь там где мог ловить на комнатную антенну ставь антенну 14дб, усилитель для компенсации потерь в 15 метровом кабеле. Мачту 10 метров. И лови сигнал на грани срыва. Нахрена оно надо?

_________________
I like DVB smell in the morning!:))
Openbox S9\SX6\SX6\S3CI; 36E + 19.2E, 13E, 4.8E, 4W, Ugoos X3Pro, 3D

щиро радий за Вас, шановний Баламуте
але в першу чергу цікавила Віта Поштова: як у зоні "почти радиотени" приймається цифра на "пряморукие и качественные" антени?

Пропоную доопрацьовувати вібраторні антени не довжиною, збільшенням числа директорів, а збільшенням вібраторів, кратних 1/4,1/6,1/8 або 1/3, 1/5, 1/7 на те ж кріплення, що й основний піввібратор. Це набагато ефективніше..Все рівно як підсилювач..Коефіцієнт підсилення такої антени з 3-ма вібраторами збільшується на 3 дБм...
Приблизно так як на фото....

Ужас Курите Ротхаммеля.

Pum, це що, новий Metelyk? Як тепер з цим жити?
Тепер я, мабуть, бачив все.

_________________
Ніколи ще так не було, щоб якось не було

Параметры минимальные для 256QAM и битрейт ~32mbit вообще-то минимальный для стационарного приема DVB-T2. В Европах параметры еще выше, но мощность передатчиков не такая дистрофичная Порожняка кстати 40%


Вот в этом вся "соль и перец"

Ключевое

256QAM - это тоже параметр модуляции.
DVB-T2 очень гибкий стандарт, еще гибче чем DVB-T1. Так кто вас заставлял ставить 256QAM? Либо ставьте 64QAM. Либо увеличивайте мощность передатчика!
Если поворот созвездия опциональный, то я совсем не удивился бы, узнав что инженеры его вообще не задействовали.

Почему на все это закрывает глаза нацрада?
Какие-то немыслимые деньги нужны что бы проводить на анализ покрытия! Та берите тюнер, антенну и мачту и сделайте тестовый прием в нескольких контрольных точках. 20-60 км.
если на карте ЗЕКОБУДА покрытие есть, а по факту нет. Так возьмите ЗЕКОБУД за яйца. Какой-то пи..ц и клоунада творится. А еще эти 2 члена нацрады - неадекватные чуть больше чем полностью, несут какую то хрень, это просто немыслимо!

DVB-T2
.....
.....
64-QAM
1/2 22,481705
3/5 27,016112
2/3 30,061443
3/4 33,817724
4/5 36,084927
5/6 37,618789
256-QAM
1/2 30,074863
3/5 36,140759
2/3 40,214645
3/4 45,239604
4/5 48,272552
5/6 50,324472

_________________
I like DVB smell in the morning!:))
Openbox S9\SX6\SX6\S3CI; 36E + 19.2E, 13E, 4.8E, 4W, Ugoos X3Pro, 3D

Он конечно гибкий, но зомби-манагеры они тупорылые Этой истории уже лет семь, все уже "обсосали" тут, "манагеры-пиарщики" от зомбибуда расказывали "небылицы" в "желтой прессе". Многие из них уже покинули этот "бренный мир". Нацрада она "бесхребетная по закону", кодировку требовали снять полтора года пока лохам не распродали все недоресиверы и CAM'ы по ~60$. Кстати по параметрам там есть еще guard interval, но это сути дела не меняет.

Это ужас! Вы бы еще эту антенну ртутью полили. Нельзя просто так взять и налепить вибраторы и рефлектор и детекторы в одну точку. Это так не работает. Кусок проволоки 1\4 длинны волны брошенный на пол, и то будет эффективнее. Почитайте книги по принципам работы и построению антенн. Куча программ по моделированию антенн есть.

_________________
I like DVB smell in the morning!:))
Openbox S9\SX6\SX6\S3CI; 36E + 19.2E, 13E, 4.8E, 4W, Ugoos X3Pro, 3D

Якраз і працює! І має чудові характеристики. При нагоді викладу, причому - реальні. Зняті сучасними аналізаторами... Особливо, в складі вібраторних антен, та й не тільки...
А те що пише Ротхамель, та програми - вони тільки й знають sincx....

Я думав, що бачив вже все. А тут ще й характеристики.
Метелик нервово палить у сторонi.

_________________
Ніколи ще так не було, щоб якось не було

Багато чого ще не бачили...Цифрова обробка не така вже й проста...Для повного покриття потрібно було ставити більше станцій, як в сотовій мережі, а не брати потужністю..
А що я показав, то це оптимізація, цілком обгрунтована, на відміну від далеких попередників..Вони беруть площею, корисного там мізер..
Моя пропозиція - брати потужність корисного сигналу спрощеною оптимальною конструкцією.

Так робили раніше. Та і зараз такі граблі ставлять, і не задумуються..Подивіться вище! Хіба то антени!? Знову повертаються в 60-70 рр, коли над будинками були величезні конструкції...
Моя пропозиція конкретна і обгрунтована! Антена для т2 не більше 7 елементів і додаткові вібратори..Характеристики будть не гірше, чим 14-25 елементної...
Не всі згідні, розумію, у них Ротхамель в товаришах...Дурив він вас...

А що Ви так відразу РОТХАММЕЛЬ?
Як щодо мене, так Беньковський З. та Ліпинський Е. це наше все (не плутати з Б. Питомнік та Г. Проніцатєльний).

_________________
Ніколи ще так не було, щоб якось не було

Так тому, що всі мають Ротхамеля за бога..і Ма(м)ну за абсолют....

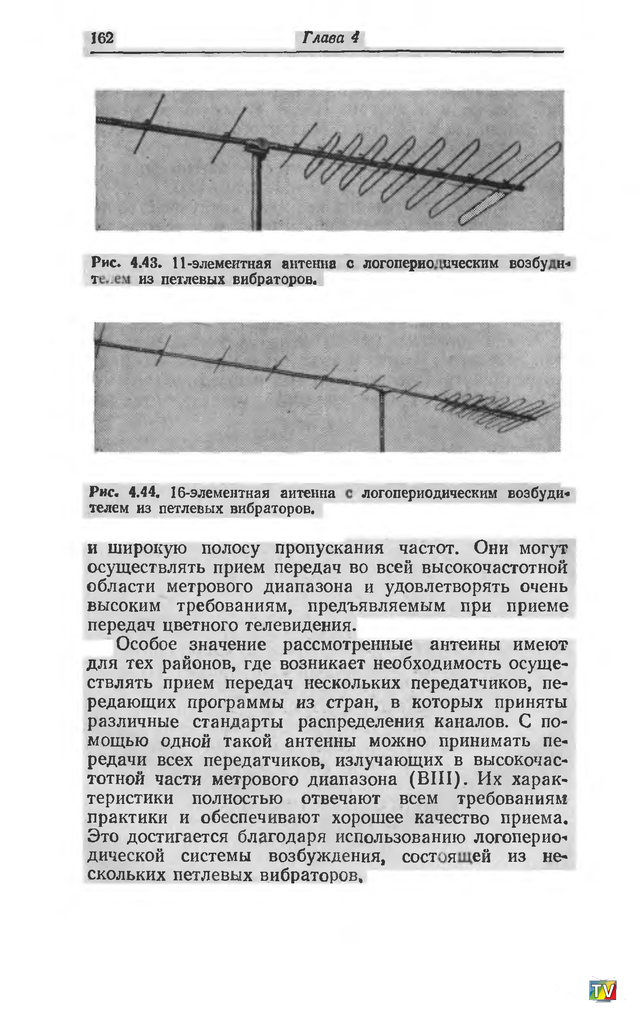

А я ось знайшов ще Шпіндлера, тоді ще цифру розуміли не всі...Останні картинки з його книги...
Не всі розуміли Фурє і Парсеваля..Я думаю що між потужністю сигналу часовій формі і спектром сигналу у частотній існує закон збереження енергії..Нам це старались не розповідати, і робили дурню, давили 3тю гармоніку в передавачах...Тому РЛС не бачили Стелсів, брехня! Їх можна елементарно бачити...
У мене перед будинком 10 поверхівка, тому й став експериментвати...Може щось і вийде...Хоч це спортивний інтерес...
Про метелик, дякую за назву!
Balamut А що там у Беньковського нового...для мене, там лабуда...


Вже скурив...не смачно...обманщик

Ви з Меликом аккуратніше. Бо там все запатентовано. В натурі. Так що почніть, краще, з Б. Пітомніка та Г. Проніцательного.

_________________
Ніколи ще так не було, щоб якось не було

Невже вони були попередниками метелика.?!..я щось в базі даних патентів не бачив подібного..хоч міг писати й патенти..надокучили..думаю Фурє був їм не по зубам...вони логарифмами брали.. але то лишнє... мене колєги так били за ті гармоніки, що вам і не снилось...але я маю підтвердження з КПІ...за що їм сильно вдячний...

Б. Пітомніка та Г. Проніцательного. - о!, то круті пацани...куди мені до них...ви що?!!! порівнювати метелик...Баскаков і Гонтаровський цього не розуміли в ті часи, як і Харкевич...
Як не дивно, але це записки мого тезки...я також ПП!!!!Блін, земля кругла....
Колись наш земляк Іван Сльота викопав танець - Ойра!ансамбль Льонок його танцював, але було це давно до евро...


Ну в Беньковського, як у Ротхамеля...Все лямбда/2...В ті часи ще не було широко цифри в ефірі...користувалися напруженістю, а не густиною енергії...
Взагалі цікаво, тіки хто в кого списав...


Pum, зарубите себе на будущее: в случае повторного оверпостинга, ваши ВСЕ такие сообщения будут не объеденены, а УДАЛЕНЫ.

Я мабуть щось пропустив, але на третьому курсі КПІ (п'ятий семестр) точно проходили термін Спектральна густина потужності
Термін даю українською, бо освіту отримував іноземною.

_________________
Ніколи ще так не було, щоб якось не було

Ну что, а теперь интересно у кого какие результаты приема\не приема DVB-T2. Желательно с подробностями, модель тюнера, удаленность от вышки, параметры антенны.

_________________
I like DVB smell in the morning!:))
Openbox S9\SX6\SX6\S3CI; 36E + 19.2E, 13E, 4.8E, 4W, Ugoos X3Pro, 3D

Установил две профессиональные эфирные антенны на определённые диапазоны.


В качестве соединения использовал плату согласования (оригинальный симетризатор Dipol) и кабель Finmark





Высота установки антенн Dipol составила около 10,5-10,9м







Цель установки была принять два передатчика.
Первый это Антополь (Ровенская область) расстояние 66км по прямой с мощностью ретранслятора т2 -1квт с част.каналами 33-38-40-42 на антенне Dipol 25/21-40.
Второй это Полонное (Хмельницкая область) расстояние 33км по прямой с мощностью ретранслятора т2 -0,5квт с част.каналами 42-49-51-58 на антенне Dipol 25/41-60.
Эти антенны реальная бомба так как после настройки на нужные ретрансляторы антенны показали отличный высший результат без всяких усилителей на кабеле 24 метра.Также был замечен плотный пик при отстройке на Полонное на антенне (Dipol 25/41-60) на 46 канале с нехваткой зацепа сигнала в сторону Житомира,но для его лока нужен проф усилитель.
В качестве коммутации двух антенн использовал обычный дисек переделанный в сумматор нашим уважаемым DX Юрием juka1868,где после соединения кабелей был замечен крохотный спад сигнала по мощности,но на качестве это не отразилось.При отстройке приёма пришлось учитывать что с двух противоположных направлениях нужно принять 42 канал так как он на мультиплексах повторяется ,но при юстировке были примерно одинаковые данные .
















Результатом узко-диапазонных антенн DIPOL очень доволен так как не зря они относятся к нище PROF.

_________________
VU+DUO 4K Combo,AX HD61 4K Combo-2шт,AB PULSe 4K Combo,UClan Ustym 4K PRO,U2C Denys H.265,VU+Ultimo,VU+Solo,(CI+CAM-много).

43Wc(370),40Wc(180),15-12-8-5-4-1W-3E-5E-7E-9E(T90),11Wc(164),10E-13Е-16Е-19Е-23E(110),28Е-31E-36E(110),36E(90),39E-42E(110),40Ес(60)
40E(180),49Ec(85),40Ес-46E-49Ec-53E(164),53Ес-55Е(164),56E-(90),53Ес-60E-66E(110),70.5E(180),68E-75E(110),75Е-80Е(240),86E(200),90E-95E(110)
85E-90Еc(180),96.5Ec(250),96.5E(180),96.5Ec-100Ec-103Ec(420)

полярка 2,6m С 98Е-27,5W
полярка 2,5m KU 100E-30W
DVB-T2 : Dipol 25/21-40,Dipol 25/41-60,Dipol 11/5-12
FM : Dipol 5/RZ B,Pioneer
SATDX-LIFE Forum

Антенна Т2 ENERGY Yag
Характеристики .
Имеет коэффициент усиления ― 10 dBi. Антенна пассивная (укомплектована платой согласования). Соединение кабеля через F коннектор (очень удобное и простое) Радиус работы без усилителя (при условии равнинной местности) ― до 30 км от телевизионной вышки.
Тест антенны проходил на чердаку . Усилитель не применялся .





Все 42 канала работают на ура , я уж не говорю если антенну установить на улицу .
Поскольку качество приёма зависит от многих факторов (мощности и удалённости телецентра, рельефа местности по пути распространения телесигнала к месту приёма, плотности городской застройки и т пр).

_________________
Принимаю спутники:4°W+4.8°E+19°E+55°E+36°E+75°E+85°E+90E(Си+Ку) (1.35) Openbox SX 4
Т2= Golden Media Mania 3 HD=Professional UHF Antenna DIPOL ATV25/41-60-ATV13/21-39-ATV 21/24-49 ATV13/21-39

Коэфициэнт усиления 7-10dBi. Хотя это довольно оптимистичная оценка, реально там 5-9.
С учетом мощностей зомбибуда до 30 км это изделие не вытянет
